Автоматика для откатных ворот An-Motors ASL

Базовое решение со стандартным набором функций. Привод AN-Motors ASL предназначен для автоматизации откатных ворот весом до 2 000 кг.

Базовое решение со стандартным набором функций. Привод AN-Motors ASL предназначен для автоматизации откатных ворот весом до 2 000 кг.

Выберите официального партнера «АЛЮТЕХ» в своем городе

Устойчивость к морозам

Приводы AN-Motors ASL стабильно работают при низких температурах, обеспечивая удобство въезда на территорию объекта и выезда с нее.

до –20°С

температура стабильной
работы привода AN-Motors

Комплексное управление

Автоматика AN-Motors позволяет управлять разными типами ворот с одного пульта, что очень удобно для предприятий, на территории которых установлно много защитных конструкций.

Оцените удобство автоматического управления

Используя автоматику AN-Motors с понятной системой настройки и управления, можно добиться максимального комфорта при эксплуатации ворот.

Особые решения AN-Motors для увеличения срока службы приводов:

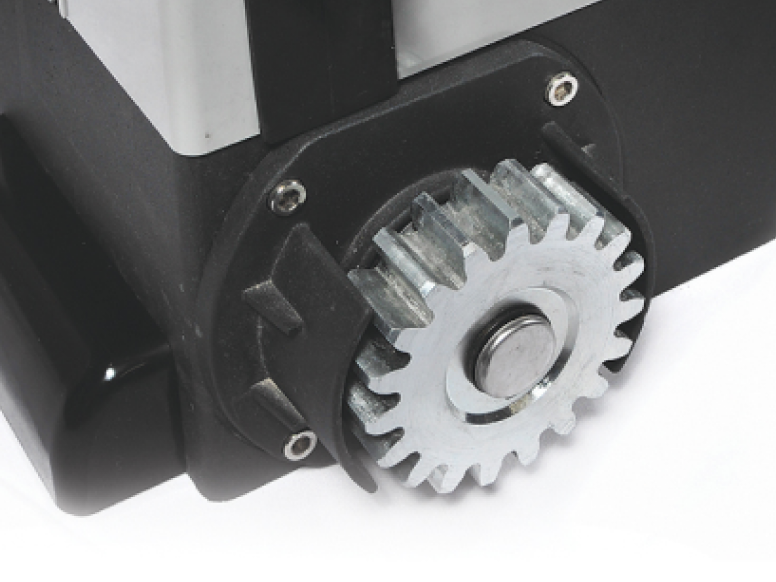

Высокое качество стали выходной шестерни обеспечивает долгий срок эксплуатации автоматики.

Ударопрочный корпус защищает электропривод от внешних механических воздействий.

Не беспокойтесь о безопасности

Функционал и конструктивные решения автоматики AN-Motors ASL обеспечивают надёжную и безопасную работу привода на протяжении всего срока эксплуатации.

Стабильная работа

Приводы AN-Motors работают в диапазоне напряжения от 200 до 250 В.

Автоблокировка привода

При отключении электричества привод автоматически заблокируется, поэтому посторонним будет сложно проникнуть на территорию объекта. Для открытия ворот в таких ситуациях используется специальный ключ, который входит в комплект.

Обнаружение препятствия

При соприкосновении с препятствием ворота аккуратно откроются. Таким образом, обеспечивается защита персонала от травм, а имущества предприятия — от повреждений.

Фотоэлементы

Благодаря фотоэлементам снижается риск травмирования людей и повреждения имущества. При обнаружении препятствия на пути движения створки закрытие ворот будет остановлено.

Сигнальная лампа

Устройство привлечёт внимание к движущемуся транспортному средству, снизив тем самым вероятность аварии.

Подбираем привод
AN-Motors ASL

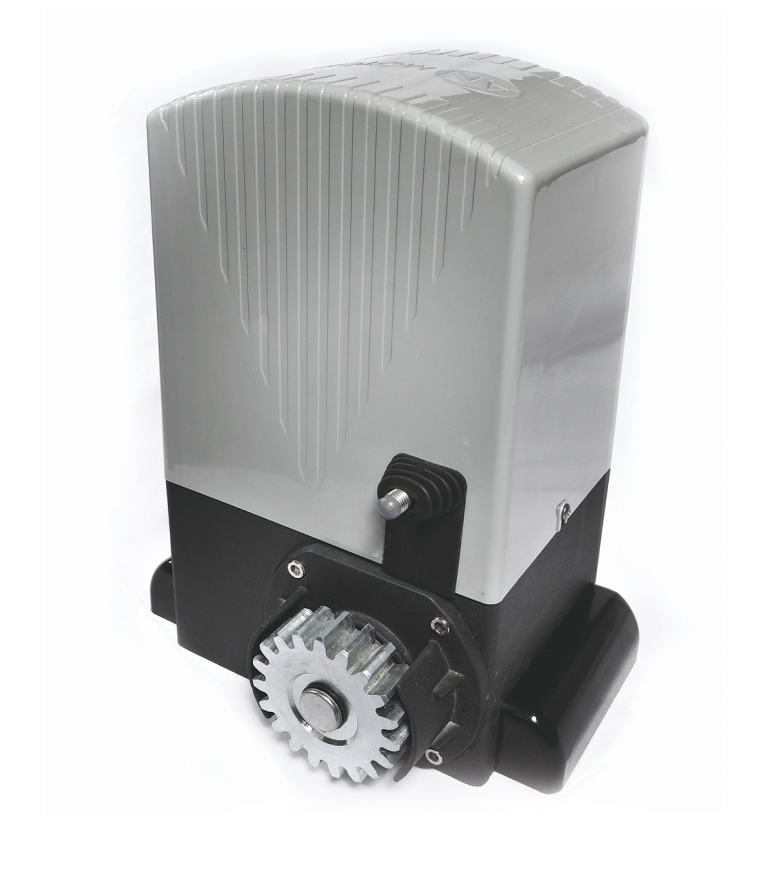

Электромеханический привод AN-Motors ASL500 предназначен для автоматизации откатных ворот весом до 500 кг.

Технические характеристики
Условия эксплуатации
250 ВтПотребляемая мощность
-20ºС …+65ºСДиапазон рабочих температур
Время работы
0,2 м/сСкорость открытия ворот
25 %Максимальная интенсивность использования
не менее 50 000 цикловРесурс
Размеры и вес
500 кгМаксимальный вес ворот
Класс защиты
200-250 ВЗащита от скачков напряжения
IP44Степень защиты
24 месГарантийный срок
Функции
нетМагнитные концевые выключатели
нетПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьБлокировка ворот при отключении электричества

Электромеханический привод AN-Motors ASL1000 предназначен для автоматизации откатных ворот весом до 1000 кг.

Технические характеристики
Условия эксплуатации
500 ВтПотребляемая мощность
-20ºС …+65ºСДиапазон рабочих температур
Время работы
0,2 м/сСкорость открытия ворот
25 %Максимальная интенсивность использования
не менее 50 000 цикловРесурс
Размеры и вес
1000 кгМаксимальный вес ворот
Класс защиты
200-250 ВЗащита от скачков напряжения
IP44Степень защиты
24 месГарантийный срок
Функции
нетМагнитные концевые выключатели
нетПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьБлокировка ворот при отключении электричества

Электромеханический привод AN-Motors ASL2000 предназначен для автоматизации откатных ворот весом до 2000 кг.

Технические характеристики
Условия эксплуатации
1000 ВтПотребляемая мощность
-20ºС …+65ºСДиапазон рабочих температур
Время работы
0,2 м/сСкорость открытия ворот
25 %Максимальная интенсивность использования
не менее 50 000 цикловРесурс
Размеры и вес
2000 кгМаксимальный вес ворот
Класс защиты
200-250 ВЗащита от скачков напряжения
IP44Степень защиты
24 месГарантийный срок
Функции
нетМагнитные концевые выключатели
нетПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьБлокировка ворот при отключении электричества

Что входит
в комплект поставки?

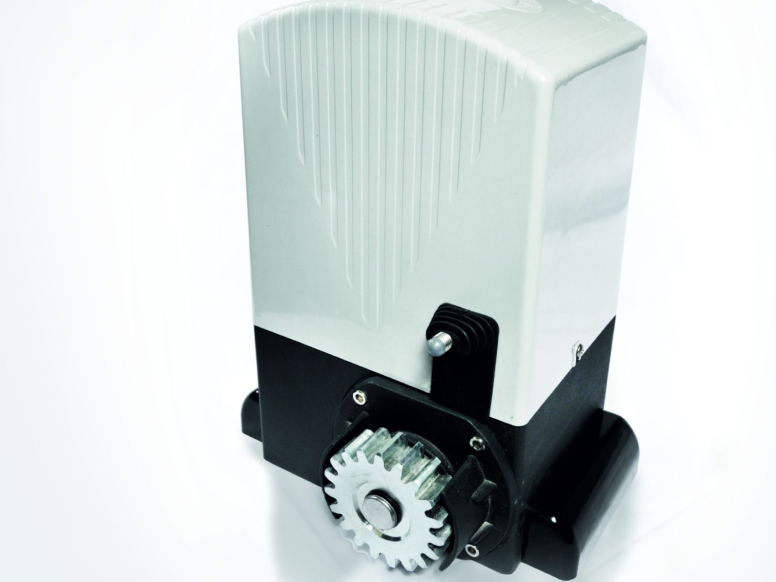

Привод

Компактное устройство с простым интерфейсом и расширенным функционалом.

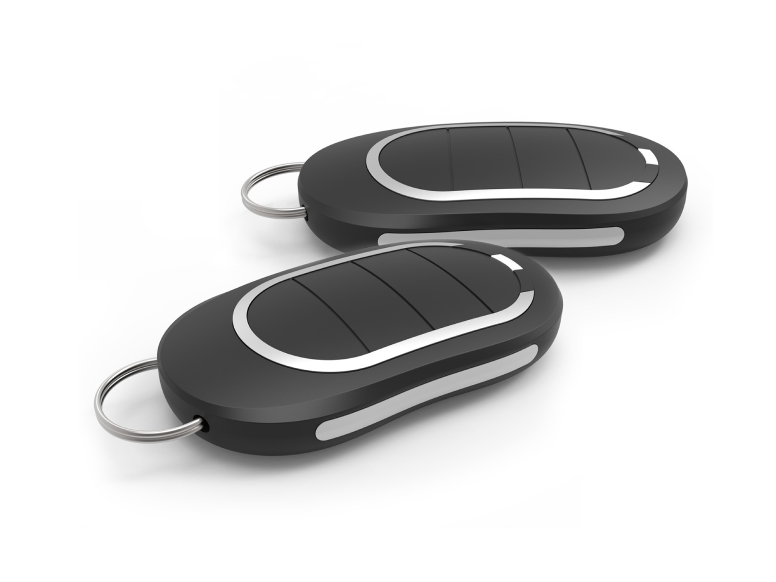

Два пульта

Для управления воротами и освещением на территории.

Два ключа разблокировки

Позволяют разблокировать привод и вручную открыть ворота.

Монтажный набор

Предназначен для установки и закрепления привода.

Монтажное основание

Необходимо для точной установки привода.

Руководство по монтажу и эксплуатации

Поможет разобраться в работе устройства и правильно его установить.

С приводами AN-Motors
также покупают

Установка дополнительных устройств позволит расширить функционал автоматики, сделать эксплуатацию ворот еще более безопасной.

Полезные материалы и документы
Вопросы и ответы

Можно ли смонтировать дистанционное управление воротной, роллетной автоматики и освещения без дополнительных ремонтных работ?



В силу различных причин необходимость в дистанционном управлении рольставнями, воротами и освещением возникает иногда после завершения ремонта в доме либо на придомовой территории. Естественно, что опять штробить стены и поднимать плитку во дворе для прокладки кабелей, а затем делать повторный ремонт – не лучший вариант. Именно для таких случаев незаменимыми являются устройства серии TAG производства компании Nice: миниатюрные передатчики и блоки управления со встроенным радиоуправлением.

В частности, миниатюрный передатчик TTX4 монтируется в уже существующий монтажный «стакан», питается от сети и позволяет передавать команды управления практически для всех автоматических устройств (общим количеством до четырех). Например, Вы можете разместить этот передатчик рядом с домофоном и управлять воротами и калиткой, не выходя на улицу и не тратя времени на поиски пульта дистанционного управления, либо установить в промышленной зоне в любом удобном месте пост управления воротами (шлагбаумом).



Миниатюрный блок управления TT2N со встроенным радиоприемником применяется, как правило, для управления рольставнями. По аналогии с другими устройствами серии TAG, TT2N монтируется в монтажный «стакан» и питается от сети 230 В.

Миниатюрный блок управления TT2L монтируется по схеме, описанной выше, и предназначен для управления осветительными приборами из нескольких точек. В блок также встроены два таймера для автоматического включения и выключения осветительных устройств.

Миниатюрные устройства TTX4, TT2N и TT2L полностью совместимы с пультами ДУ серий NiceWay, Flo, Very, Flor и идеально подходят для дистанционного управления автоматическими системами без проведения ремонтных работ.

Как подключить фотоэлементы FT210 к шлагбаумам серий Wil, Signo?

1. Схема подключения приемного фотоэлемента (Rx) FT210 к блоку управления шлагбаумом Signo. 2. Схема подключения приемного фотоэлемента (Rx) FT210 к блоку управления шлагбаумом Wil.

Как подключить светофор Control 314 к блоку управления Control 144 и настроить его?

Перед началом настройки функций светофора осуществите подключение электропривода Dynamic127. Для настройки его основных функций воспользуйтесь соответствующими указаниями, изложенными в "Руководстве по запуску в эксплуатацию и подключению Control 144" (далее Руководство).

Для обеспечения управления проездом ("traffic control") при помощи Control 314 следуйте нижеприведенной инструкции:

  1. Подключите Control 314 (арт. № 8 050 158) согласно Руководству (пункт 8.4, рис. 25 и пункт 8.5.2, рис. 28);

  2. Подключите дополнительные кнопки (или кодовое устройство) по схеме подключения дополнительных устройств (рис. 25). Кнопка S31 (на въезд) подключается к колодке Х5а, а кнопка S30 (на выезд) - на колодку Х5с блока Control 314;

  3. Активируйте функцию "фотобарьер" после подключения дополнительных устройств;

  4. Произведите программирование функции "автоматический таймер", как описано в Руководстве (уровень 3);

  5. Осуществите программирование режима "traffic control" согласно уровню 8 меню 5 Руководства;

Для организации дистанционного управления проездом воспользуйтесь приемником Digital 163 и пультом ДУ Digital 302, запрограммировав его согласно пункту 7 ("программирование дистанционного управления") Руководства. При этом одна кнопка пульта ДУ будет отвечать за сигнал светофора "въезд", а другая - за "выезд".

Как подключить кнопочную станцию ORION к приводу SUMO?

Для подключения кнопочной станции ORION произведите соединение проводов соответствующего цвета к клеммам блока управления Mindy A924.

Как ...

  1. ... запрограммировать режим калитки на блоке Mindy A60?

    1. Переключите DIP-переключатель № 12 в положение ON.

    2. Нажмите и отпустите кнопку на приёмнике SMXI: светодиод приемника вспыхнет.

    1. В течение последующих 10 секунд нажмите правую кнопку передатчика и удерживайте ее нажатой 3 секунды.

    2. Если процедура выполнена правильно, светодиод приемника вспыхнет 3 раза.

    3. В случае ошибки повторите всю процедуру заново.

  2. ... запрограммировать второй канал (кнопку) пульта ДУ на приемник привода SP6000?

    1. Нажмите и отпустите кнопку на приемнике SMXI: светодиод приемника вспыхнет.

    2. В течение последующих 10 секунд нажмите правую кнопку передатчика и удерживайте ее нажатой 3 секунды.

    3. Если процедура выполнена правильно, светодиод приемника вспыхнет 3 раза.

    4. В случае ошибки повторите всю процедуру заново.

  3. ... удалить все передатчики из памяти приемника SMXI?

    1. Нажмите и удерживайте кнопку приемника.

    2. Дождитесь, когда загорится и затем погаснет светодиод, после чего последуют короткие вспышки. Во время 3-й вспышки отпустите кнопку.

    3. Если процедура выполнена правильно, то через короткий промежуток времени светодиод приемника вспыхнет 5 раз.

    4. В случае ошибки повторите всю процедуру заново.

  4. ... перенести информацию с одного пульта ДУ FLO2R на другой, не пользуясь приемником?
    Информация с данными по идентификации с одного пульта на другой производится в пределах досягаемости приемника. Передатчик (пульт ДУ), кодовый номер которого уже введен в память, назовем "ДЕЙСТВУЮЩИЙ". Передатчик, кодовый номер которого необходимо ввести в память, назовем "НОВЫЙ".

    1. Положите перед собой "ДЕЙСТВУЮЩИЙ" и "НОВЫЙ" передатчики.

    2. Нажмите любую кнопку "НОВОГО" передатчика и удерживайте в таком положении не менее 5 секунд. Отпустите кнопку.

    3. Нажмите запрограммированную кнопку "ДЕЙСТВУЮЩЕГО" передатчика 3 раза с интервалом в 1 секунду.

    4. Нажмите противоположную программируемой кнопку "НОВОГО" передатчика и удерживайте ее в течение 3-х секунд.

    5. Отпустите кнопку: кодовый номер "НОВОГО" передатчика введен. Можете повторить эту процедуру с другим передатчиком.

      Внимание! Данная операция может ввести кодовый номер в любой приемник, находящийся в пределах досягаемости и распознавший кодовый номер передатчика. Перед программированием отключите другие приемники, чтобы кодовый номер "НОВОГО" передатчика не был записан другими приемниками.

  5. ... очистить память с радиоприемников FLOXIR, FLOX1R?

    1. Нажмите и удерживайте кнопку на приемнике: светодиод загорится и погаснет через 3 секунды; затем светодиод вспыхнет 3 раза.

    2. Во время третьей вспышки отпустите кнопку приемника. Ожидайте 3 секунды.

    3. Как только светодиод загорится вновь, нажмите кнопку приемника и отпустите сразу, как только светодиод погаснет.

    4. После выполненной операции светодиод быстро вспыхнет, затем последуют несколько медленных миганий, означающих, что память очищена.

    5. В случае ошибки повторите всю процедуру заново.
