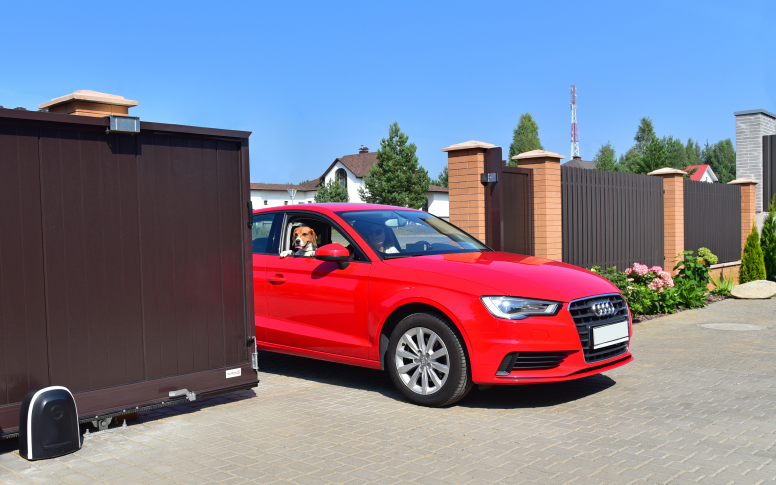

Автоматика для откатных ворот An-Motors ASL

Базовое решение со стандартным набором функций для автоматизации откатных ворот. Приводы AN-Motors ASL — идеальный вариант для тех, кто ищет простую и доступную автоматику.

Базовое решение со стандартным набором функций для автоматизации откатных ворот. Приводы AN-Motors ASL — идеальный вариант для тех, кто ищет простую и доступную автоматику.

Выберите официального партнера «АЛЮТЕХ» в своем городе

Холода — не проблема

Электроприводы AN-Motors ASL стабильно работают при температуре до −20°С, а значит, вам не придётся мерзнуть на улице, открывая и закрывая откатные ворота вручную.

до –20°С

температура стабильной
работы привода

Комплексный подход

Автоматика AN-Motors позволяет управлять въездными и гаражными воротами с одного пульта.

Функции для вашего комфорта

Установив автоматику, вы сможете управлять откатными воротами одним нажатием кнопки на пульте. Более того, в приводах AN-Motors предусмотрен ряд функций для дополнительного удобства.

Повышенная безопасность

Расширить функционал автоматики AN-Motors помогут аксессуары (фотоэлементы, сигнальная лампа, пр.). Устройства не позволят воротам закрыться при обнаружении препятствия, привлекут внимание к открывающей створке и выезжающему авто.

Автозакрытие ворот

Ворота закроются за вами автоматически, даже если вы забудете это сделать сами, благодаря специальной настраиваемой функции.

Режим «Калитка»

Чтобы пройти на участок или выкатить коляску, вам не нужно полностью открывать ворота. В режиме «Калитка» они откроются на достаточное для прохода расстояние.

Безопасное управление

С автоматикой AN-Motors можно не беспокоиться, что при открытии или закрытии ворота повредят машину или травмируют человека. Кроме того, в приводах предусмотрены решения для защиты территории от посторонних.

Стабильная работа

Приводы AN-Motors работают в диапазоне напряжения от 200 до 250 В.

Автоблокировка привода

При отключении электричества привод автоматически заблокируется. Посторонние не смогут попасть на ваш участок, открыв ворота вручную. Для доступа на территорию нужно будет воспользоваться ключом, который входит в комплект.

Обнаружение препятствия

В случае наезда ворот на препятствие, они аккуратно откроются, исключив риск серьёзного травмирования людей или повреждения имущества.

Фотоэлементы

Данные устройства обезопасят ваших близких, питомцев и машину от повреждений. Если на пути движения створки появится препятствие, фотоэлементы среагируют и не позволят воротам закрыться.

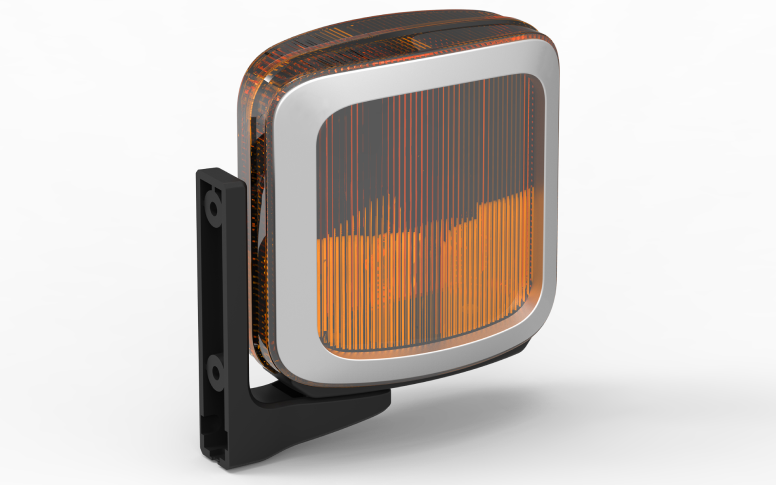

Сигнальная лампа

Лампа особенно актуальна в случаях, когда выезд с участка организован прямо на дорогу. Она привлечет внимание к работающим воротам и выезжающему авто, снижая риск аварии.

Выбираем привод
AN-Motors ASL

Электромеханический привод AN-Motors ASL500 предназначен для автоматизации откатных ворот весом до 500 кг.

Технические характеристики
Условия эксплуатации
250 ВтПотребляемая мощность
-20ºС …+65ºСДиапазон рабочих температур
Время работы
0,2 м/сСкорость открытия ворот
25 %Максимальная интенсивность использования
не менее 50 000 цикловРесурс
Размеры и вес
500 кгМаксимальный вес ворот
Класс защиты
200-250 ВЗащита от скачков напряжения
IP44Степень защиты
24 месГарантийный срок
Функции
нетМагнитные концевые выключатели
нетПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьБлокировка ворот при отключении электричества

Электромеханический привод AN-Motors ASL1000 предназначен для автоматизации откатных ворот весом до 1000 кг.

Технические характеристики
Условия эксплуатации
500 ВтПотребляемая мощность
-20ºС …+65ºСДиапазон рабочих температур
Время работы
0,2 м/сСкорость открытия ворот
25 %Максимальная интенсивность использования
не менее 50 000 цикловРесурс
Размеры и вес
1000 кгМаксимальный вес ворот
Класс защиты
200-250 ВЗащита от скачков напряжения
IP44Степень защиты
24 месГарантийный срок
Функции
нетМагнитные концевые выключатели
нетПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьБлокировка ворот при отключении электричества

Электромеханический привод AN-Motors ASL2000 предназначен для автоматизации откатных ворот весом до 2000 кг.

Технические характеристики
Условия эксплуатации
1000 ВтПотребляемая мощность
-20ºС …+65ºСДиапазон рабочих температур
Время работы
0,2 м/сСкорость открытия ворот
25 %Максимальная интенсивность использования
не менее 50 000 цикловРесурс
Размеры и вес
2000 кгМаксимальный вес ворот
Класс защиты
200-250 ВЗащита от скачков напряжения
IP44Степень защиты
24 месГарантийный срок
Функции
нетМагнитные концевые выключатели
нетПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьБлокировка ворот при отключении электричества

Что входит
в комплект поставки?

Привод

Для простого и быстрого открытия и закрытия ворот. Компактное устройство адаптировано для эксплуатации под открытым небом, имеет расширенный функционал и понятный интерфейс.

Два пульта

Для дистанционного управления воротами.

Два ключа разблокировки

Для разблокировки электропривода и открытия ворот вручную.

Монтажный набор

Предназначен для установки автоматики.

Монтажное основание

Служит для более надёжной установки привода.

Руководство по монтажу и эксплуатации

Предназначено для правильной установки автоматики, а также изучения особенностей ее эксплуатации.

Выходная шестерня из стали высокого качества обеспечивает долгий срок эксплуатации привода.

Надёжный ударопрочный корпус защищает механизмы привода от внешних воздействий — влаги, пыли, мелкого мусора.

С приводами AN-Motors
также покупают

Специальные аксессуары помогут расширить функционал автоматики, сделать управление воротами еще удобнее и безопаснее.

Полезные материалы и документы
Вопросы и ответы

Можно ли смонтировать дистанционное управление воротной, роллетной автоматики и освещения без дополнительных ремонтных работ?



В силу различных причин необходимость в дистанционном управлении рольставнями, воротами и освещением возникает иногда после завершения ремонта в доме либо на придомовой территории. Естественно, что опять штробить стены и поднимать плитку во дворе для прокладки кабелей, а затем делать повторный ремонт – не лучший вариант. Именно для таких случаев незаменимыми являются устройства серии TAG производства компании Nice: миниатюрные передатчики и блоки управления со встроенным радиоуправлением.

В частности, миниатюрный передатчик TTX4 монтируется в уже существующий монтажный «стакан», питается от сети и позволяет передавать команды управления практически для всех автоматических устройств (общим количеством до четырех). Например, Вы можете разместить этот передатчик рядом с домофоном и управлять воротами и калиткой, не выходя на улицу и не тратя времени на поиски пульта дистанционного управления, либо установить в промышленной зоне в любом удобном месте пост управления воротами (шлагбаумом).



Миниатюрный блок управления TT2N со встроенным радиоприемником применяется, как правило, для управления рольставнями. По аналогии с другими устройствами серии TAG, TT2N монтируется в монтажный «стакан» и питается от сети 230 В.

Миниатюрный блок управления TT2L монтируется по схеме, описанной выше, и предназначен для управления осветительными приборами из нескольких точек. В блок также встроены два таймера для автоматического включения и выключения осветительных устройств.

Миниатюрные устройства TTX4, TT2N и TT2L полностью совместимы с пультами ДУ серий NiceWay, Flo, Very, Flor и идеально подходят для дистанционного управления автоматическими системами без проведения ремонтных работ.

Как подключить фотоэлементы FT210 к шлагбаумам серий Wil, Signo?

1. Схема подключения приемного фотоэлемента (Rx) FT210 к блоку управления шлагбаумом Signo. 2. Схема подключения приемного фотоэлемента (Rx) FT210 к блоку управления шлагбаумом Wil.

Как подключить светофор Control 314 к блоку управления Control 144 и настроить его?

Перед началом настройки функций светофора осуществите подключение электропривода Dynamic127. Для настройки его основных функций воспользуйтесь соответствующими указаниями, изложенными в "Руководстве по запуску в эксплуатацию и подключению Control 144" (далее Руководство).

Для обеспечения управления проездом ("traffic control") при помощи Control 314 следуйте нижеприведенной инструкции:

  1. Подключите Control 314 (арт. № 8 050 158) согласно Руководству (пункт 8.4, рис. 25 и пункт 8.5.2, рис. 28);

  2. Подключите дополнительные кнопки (или кодовое устройство) по схеме подключения дополнительных устройств (рис. 25). Кнопка S31 (на въезд) подключается к колодке Х5а, а кнопка S30 (на выезд) - на колодку Х5с блока Control 314;

  3. Активируйте функцию "фотобарьер" после подключения дополнительных устройств;

  4. Произведите программирование функции "автоматический таймер", как описано в Руководстве (уровень 3);

  5. Осуществите программирование режима "traffic control" согласно уровню 8 меню 5 Руководства;

Для организации дистанционного управления проездом воспользуйтесь приемником Digital 163 и пультом ДУ Digital 302, запрограммировав его согласно пункту 7 ("программирование дистанционного управления") Руководства. При этом одна кнопка пульта ДУ будет отвечать за сигнал светофора "въезд", а другая - за "выезд".

Как подключить кнопочную станцию ORION к приводу SUMO?

Для подключения кнопочной станции ORION произведите соединение проводов соответствующего цвета к клеммам блока управления Mindy A924.

Как ...

  1. ... запрограммировать режим калитки на блоке Mindy A60?

    1. Переключите DIP-переключатель № 12 в положение ON.

    2. Нажмите и отпустите кнопку на приёмнике SMXI: светодиод приемника вспыхнет.

    1. В течение последующих 10 секунд нажмите правую кнопку передатчика и удерживайте ее нажатой 3 секунды.

    2. Если процедура выполнена правильно, светодиод приемника вспыхнет 3 раза.

    3. В случае ошибки повторите всю процедуру заново.

  2. ... запрограммировать второй канал (кнопку) пульта ДУ на приемник привода SP6000?

    1. Нажмите и отпустите кнопку на приемнике SMXI: светодиод приемника вспыхнет.

    2. В течение последующих 10 секунд нажмите правую кнопку передатчика и удерживайте ее нажатой 3 секунды.

    3. Если процедура выполнена правильно, светодиод приемника вспыхнет 3 раза.

    4. В случае ошибки повторите всю процедуру заново.

  3. ... удалить все передатчики из памяти приемника SMXI?

    1. Нажмите и удерживайте кнопку приемника.

    2. Дождитесь, когда загорится и затем погаснет светодиод, после чего последуют короткие вспышки. Во время 3-й вспышки отпустите кнопку.

    3. Если процедура выполнена правильно, то через короткий промежуток времени светодиод приемника вспыхнет 5 раз.

    4. В случае ошибки повторите всю процедуру заново.

  4. ... перенести информацию с одного пульта ДУ FLO2R на другой, не пользуясь приемником?
    Информация с данными по идентификации с одного пульта на другой производится в пределах досягаемости приемника. Передатчик (пульт ДУ), кодовый номер которого уже введен в память, назовем "ДЕЙСТВУЮЩИЙ". Передатчик, кодовый номер которого необходимо ввести в память, назовем "НОВЫЙ".

    1. Положите перед собой "ДЕЙСТВУЮЩИЙ" и "НОВЫЙ" передатчики.

    2. Нажмите любую кнопку "НОВОГО" передатчика и удерживайте в таком положении не менее 5 секунд. Отпустите кнопку.

    3. Нажмите запрограммированную кнопку "ДЕЙСТВУЮЩЕГО" передатчика 3 раза с интервалом в 1 секунду.

    4. Нажмите противоположную программируемой кнопку "НОВОГО" передатчика и удерживайте ее в течение 3-х секунд.

    5. Отпустите кнопку: кодовый номер "НОВОГО" передатчика введен. Можете повторить эту процедуру с другим передатчиком.

      Внимание! Данная операция может ввести кодовый номер в любой приемник, находящийся в пределах досягаемости и распознавший кодовый номер передатчика. Перед программированием отключите другие приемники, чтобы кодовый номер "НОВОГО" передатчика не был записан другими приемниками.

  5. ... очистить память с радиоприемников FLOXIR, FLOX1R?

    1. Нажмите и удерживайте кнопку на приемнике: светодиод загорится и погаснет через 3 секунды; затем светодиод вспыхнет 3 раза.

    2. Во время третьей вспышки отпустите кнопку приемника. Ожидайте 3 секунды.

    3. Как только светодиод загорится вновь, нажмите кнопку приемника и отпустите сразу, как только светодиод погаснет.

    4. После выполненной операции светодиод быстро вспыхнет, затем последуют несколько медленных миганий, означающих, что память очищена.

    5. В случае ошибки повторите всю процедуру заново.
