Автоматика ALUTECH Ambo для распашных ворот
Современные электроприводы для ворот со створками шириной до 5 м и весом до 500 кг. Устройства подготовлены к эксплуатации в неблагоприятных климатических условиях и имеют комплекс полезных функций.
Современные электроприводы для ворот со створками шириной до 5 м и весом до 500 кг. Устройства подготовлены к эксплуатации в неблагоприятных климатических условиях и имеют комплекс полезных функций.
до –30°С
температура стабильной работы привода
Универсальное решение
Приводы ALUTECH Ambo могут открывать распашные створки как в сторону дороги, так и в сторону дома.

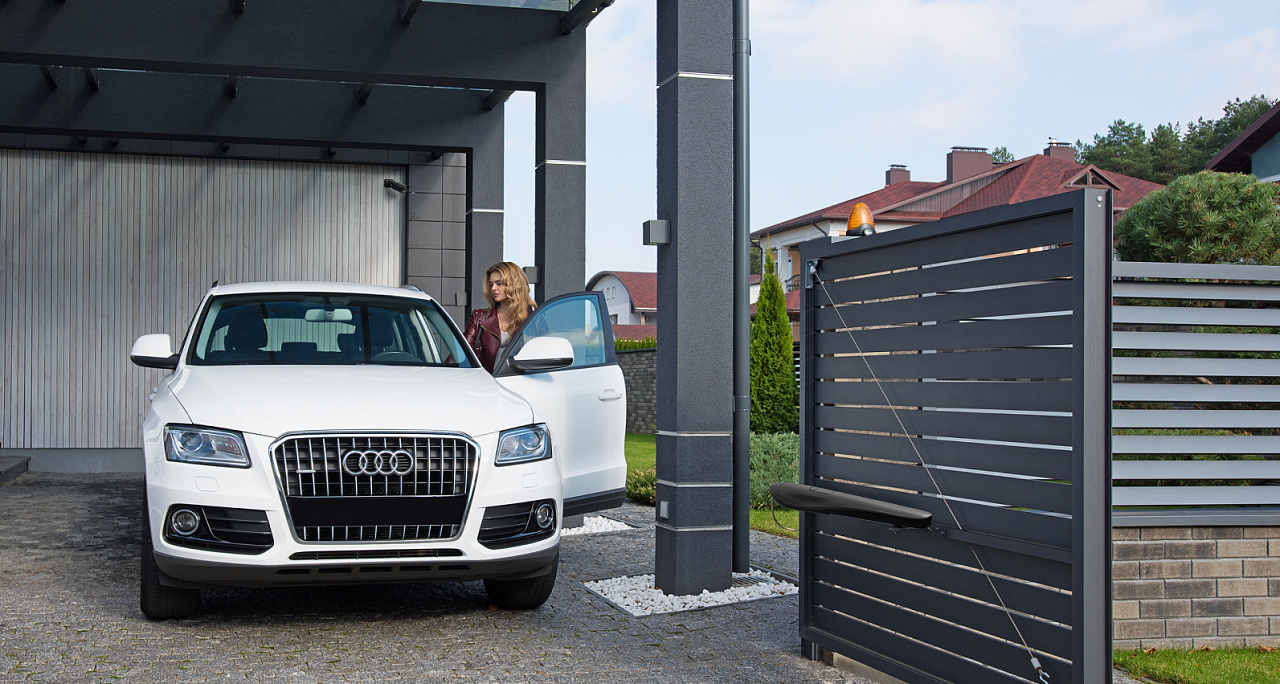

Стильный элемент экстерьера
Автоматика ALUTECH Ambo станет гармоничным дополнением въездных ворот и экстерьера в целом. Дизайн привода создавался совместно с ведущим итальянским агентством, известным своими работами с крупнейшими автомобильными концернами.
Заказать у официального представителя
Купите продукцию с доставкой, установкой и гарантией на официальном региональном сайте «АЛЮТЕХ».
Управлять
легко и просто
Автоматизированные ворота — решение для тех, кто ценит истинный комфорт. Управляйте распашными створками с пульта, экономя свои силы и время!
Комплексный подход
Автоматика «АЛЮТЕХ» позволяет открывать и закрывать распашные и гаражные ворота, рольставни, а также управлять дворовым освещением при помощи одного пульта.
Автозакрытие ворот
Благодаря специальной настраиваемой функции ворота закроются за вами автоматически, даже если вы забудете это сделать сами.
Режим «Калитка»
Чтобы пройти на участок или выкатить коляску, не нужно полностью открывать ворота. В данном режиме они приоткроются на достаточное для прохода расстояние.
Полезные аксессуары
Дополнительные аксессуары (сигнальная лампа, фотоэлементы и пр.) сделают электроприводы ALUTECH Ambo еще более функциональными, а автоматизированные ворота — максимально безопасными.
Все для вашей безопасности
С автоматикой ALUTECH Ambo любые риски при эксплуатации ворот сведены к минимуму. Специальные аксессуары обеспечивают безопасное открытие и закрытие створок. Кроме того, они помогают защитить участок от злоумышленников.
Защита от скачков напряженияПриводы ALUTECH Ambo работают в широком диапазоне напряжения: 160-270 В.
Автоблокировка приводаПри отключении электричества привод автоматически заблокируется. Посторонние не смогут попасть на ваш участок, открыв ворота вручную. Для доступа на территорию нужно будет воспользоваться ключом, который входит в комплект.
Обнаружение препятствияВ случае соприкосновения ворот с препятствием они аккуратно откроются, исключив риск серьёзного травмирования людей или повреждения имущества.
ФотоэлементыУстройства обезопасят ваших близких, питомцев и имущество от повреждений. Если в зоне движения створок появится препятствие, фотоэлементы среагируют и не позволят воротам закрыться.
Сигнальная лампаЛампа особенно актуальна в случаях, когда выезд с участка организован прямо на дорогу. Она привлечет внимание к работающим воротам и выезжающему авто, снижая риск аварии.
Защита от скачков напряжения
Приводы ALUTECH Ambo работают в широком диапазоне напряжения: 160-270 В.
Автоблокировка привода
При отключении электричества привод автоматически заблокируется. Посторонние не смогут попасть на ваш участок, открыв ворота вручную. Для доступа на территорию нужно будет воспользоваться ключом, который входит в комплект.
Обнаружение препятствия
В случае соприкосновения ворот с препятствием они аккуратно откроются, исключив риск серьёзного травмирования людей или повреждения имущества.
Фотоэлементы
Устройства обезопасят ваших близких, питомцев и имущество от повреждений. Если в зоне движения створок появится препятствие, фотоэлементы среагируют и не позволят воротам закрыться.
Сигнальная лампа
Лампа особенно актуальна в случаях, когда выезд с участка организован прямо на дорогу. Она привлечет внимание к работающим воротам и выезжающему авто, снижая риск аварии.
Выберите привод
ALUTECH Ambo
Привод ALUTECH Ambo AM3000KIT с блоком CUSD-1N используется для управления распашными воротами со створками весом до 300 кг и шириной до 3 м каждая.
Технические характеристики
Условия эксплуатации
70 ВтПотребляемая мощность
-30ºС …+65ºСДиапазон рабочих температур
230 ВПитание электродвигателя
наружу/во дворОткрытие
Время работы
25%Максимальная интенсивность использования
не менее 25 000 цикловРесурс
Размеры и вес
300 кгМаксимальный вес створки
3 мМаксимальная ширина створки
100°Градус открытия
Класс защиты
160-270 ВЗащита от скачков напряжения
IP54Степень защиты
36 месГарантийный срок
Функции
естьКонцевые выключатели
естьПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьСигнализирующая подсветка
естьБлокировка ворот при отключении электричества
Привод ALUTECH Ambo AM3000KIT-N с блоком CU-AM используется для управления распашными воротами со створками весом до 300 кг и шириной до 3 м каждая.
Технические характеристики
Условия эксплуатации
70 ВтПотребляемая мощность
-30ºС …+65ºСДиапазон рабочих температур
230 ВПитание электродвигателя
наружу/во дворОткрытие
Время работы
25%Максимальная интенсивность использования
не менее 25 000 цикловРесурс
Размеры и вес
300 кгМаксимальный вес створки
3 мМаксимальная ширина створки
100°Градус открытия
Класс защиты
160-270 ВЗащита от скачков напряжения
IP54Степень защиты
36 месГарантийный срок
Функции
естьКонцевые выключатели
естьПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьСигнализирующая подсветка
естьБлокировка ворот при отключении электричества
Привод ALUTECH Ambo AM5000KIT используется для управления распашными воротами со створками весом до 500 кг и шириной до 5 м каждая.
Технические характеристики
Условия эксплуатации
150 ВтПотребляемая мощность
-30ºС …+65ºСДиапазон рабочих температур
230 ВПитание электродвигателя
наружу/во дворОткрытие
Время работы
25%Максимальная интенсивность использования
не менее 25 000 цикловРесурс
Размеры и вес
500 кгМаксимальный вес створки
3 мМаксимальная ширина створки
100°Градус открытия
Класс защиты
160-270 ВЗащита от скачков напряжения
IP54Степень защиты
36 месГарантийный срок
Функции
естьКонцевые выключатели
нетПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьСигнализирующая подсветка
естьБлокировка ворот при отключении электричества
Привод ALUTECH Ambo AM5000KIT-N подходит для управления распашными воротами со створками весом до 500 кг и шириной до 5 м каждая. В числе особенностей — наличие концевых выключателей и возможность подключения дворового освещения.
Технические характеристики
Условия эксплуатации
150 ВтПотребляемая мощность
-30ºС …+65ºСДиапазон рабочих температур
230 ВПитание электродвигателя
наружу/во дворОткрытие
Время работы
25%Максимальная интенсивность использования
не менее 25 000 цикловРесурс
Размеры и вес
500 кгМаксимальный вес створки
3 мМаксимальная ширина створки
105°Градус открытия
Класс защиты
160-270 ВЗащита от скачков напряжения
IP54Степень защиты
36 месГарантийный срок
Функции
естьКонцевые выключатели
естьПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьСигнализирующая подсветка
естьБлокировка ворот при отключении электричества
Что входит
в комплект поставки?
Два привода
Предназначены для открытия и закрытия створок. Устройства имеют расширенный функционал и понятный интерфейс.
Блок управления
Отвечает за управление приводом и настройку необходимых функций.
Два пульта
Используются для дистанционного управления воротами. Присутствуют только у модели AM5000KIT‑N.
Два ключа разблокировки
Позволяют разблокировать привод и вручную открыть ворота.
Монтажный набор
Используется для установки привода.
Руководство по монтажу и эксплуатации
Поможет правильно установить автоматику, а также разобраться в особенностях ее эксплуатации.
Годы эксплуатации
без забот
36 мес
фирменная гарантия на всю линейку
приводов ALUTECH Ambo
Эксплуатационный ресурс автоматики ALUTECH Ambo — не менее 25 000 циклов. Прочный корпус из алюминиевого сплава защищает привод от пыли и мелкого мусора. Помимо этого, в автоматике предусмотрен ряд решений для долговечности.

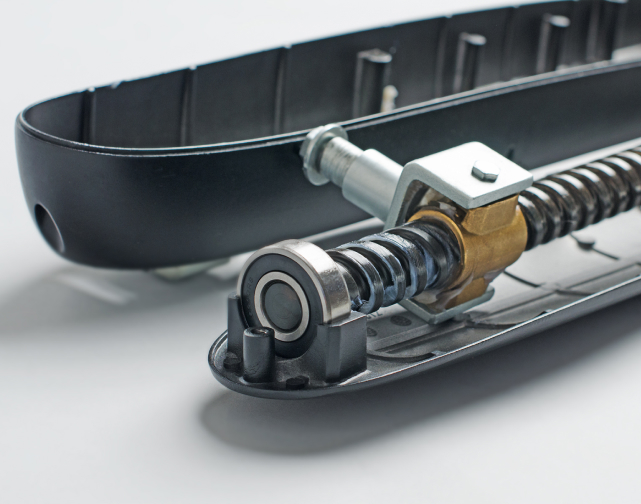

Планетарный редуктор
Использование планетарного редуктора и винта из прочного сплава бронзы с многозаходной резьбой обеспечивает износостойкость и надёжную работу автоматики.

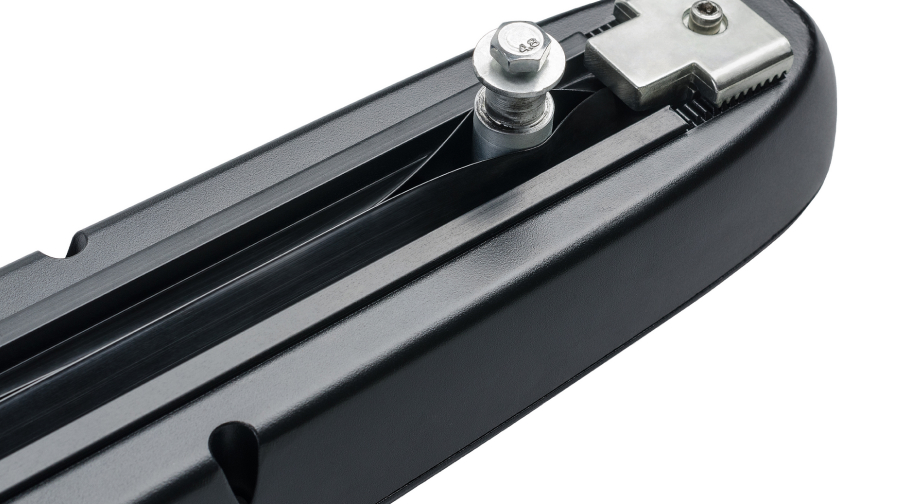

Электромеханические выключатели
Наличие электромеханических выключателей (в комплектации AM5000KIT-N) значительно продлевает срок службы привода за счёт его более мягкой остановки.
С приводами ALUTECH
также покупают
Специальные аксессуары помогут расширить функционал автоматики, сделать управление воротами еще удобнее и безопаснее.
Оформить заказ
Купите продукцию с доставкой, установкой и гарантией на официальном региональном сайте «АЛЮТЕХ».
Полезные материалы и документы
Вопросы и ответы
Из какого материала выполнена шестеренка цепной передачи в направляющей?
В конструкции рейки применена цельная металлическая звездочка. Дополнительно обращаем внимание, в редукторе привода используется бронзовый венец червячного колеса. Таким образом, применение надежных и износостойких трущихся элементов существенно повышает надежность и долговечность изделия.
Нестабильное функционирование системы защиты нижнего края (оптосенсоров)
Зачастую данная проблема вызвана попаданием в резиновый уплотнитель влаги и грязи. Для устранения данной проблемы:
-
Снимите оба оптосенсора с нижнего края.
-
Продуйте нижний резиновый уплотнитель компрессором либо другим подручным средством (например, феном) для удаления влаги и грязи.
-
Проверьте уплотнитель на наличие значительных повреждений, в случае их наличия необходимо заменить уплотнитель.
-
Нанесите небольшое количество силикона на края оптосенсоров для обеспечения максимальной герметизации.
-
Установите сенсоры в соответствующие отверстия уплотнителя.
Что такое класс защиты IP?
IP — указывает класс защиты от внешних воздействий, обеспечиваемой корпусом электрического (электронного) устройства в соответствии со стандартами IEC529, DIN400050 и NFC20-010. Степени защиты IP54 и IP65 примерно соответствуют степеням защиты 3S и 6&6P соответственно, принятым в соответствии со стандартом внешних воздействий NEMA.
Общее обозначение IP XX, где:
1 цифра — класс защиты от пыли и проникновения твердых объектов.
2 цифра — класс защиты от проникновения воды, водяной пыли и прочих жидкостей.
Классификация
Степени защиты от пыли и проникновения механических предметов (объектов):
Код IP / Степень защиты
0 - Незащищенное исполнение
1 - Защита от проникновения объектов диаметром более 50 мм
2 - Защита от проникновения предметов размером менее 12,5 мм
3 - Защита от проникновения мелких предметов размером более 2,5 мм
4 - Защита от проникновения мелких предметов диаметром менее 1 мм
5 - Пылезащищенное исполнение (проникновение пыли в допустимых пределах)
- 6 - Пыленепроницаемое исполнение.
Степени защиты от проникновения воды, водяной пыли и прочих жидкостей:
Код IP / Степень защиты
0 - Незащищенное исполнение
1 - Защита от вертикально падающих капель воды или другой жидкости
2 - Защита от капель воды, падающих под углом менее 15 градусов от вертикали
3 - Защита от капель воды, падающих под углом менее 60 градусов от вертикали
4 - Брызгозащищенное исполнение (защита от капель воды, падающих с любого направления)
5 - Защита от множественных струй воды с любого из направлений
6 - Сильное действие струй или волн
7 - Возможность временного погружения
8 - Рассчитан на длительное погружение
Требования по подключению электродвигателей к сети
-
Линия энергоснабжения к устройству всегда должна быть защищена автоматическим выключателем (3,15А), желателен дифференциальный выключатель, но не обязателен, если в сети питания от переменного тока уже есть такой выключатель.
-
Для подачи питания устройству используйте кабель 3 х 1.5 мм2 (фаза + нейтраль + земля). Если расстояние между устройством и заземлением превышает 30 м, установите пластину заземления рядом с устройством.
-
Любой ценой избегайте соединения кабелей в кабельных каналах, даже если они совершенно водонепроницаемы.
-
При подсоединении устройств с низким напряжением используйте провода с минимальным поперечным сечением 0.25 мм2. Для электрозамка используйте только провод с поперечным сечением, по крайней мере, 1.5 мм2. Пользуйтесь экранированным проводом, если длина превышает 30 м, заземляя провод в оплетке только со стороны устройства.
-
Для отключения электроэнергии необходимо использовать автоматический выключатель.
-
Всегда используйте только кабели (отдельно изолированные провода плюс дополнительная общая изоляция) и никогда не пользуйтесь отдельными проводами, даже если они защищены специальными кабельными оплетками.
-
Перед началом монтажа необходимо проверить напряжение питания. В случае если напряжение в сети менее 207В или выше 253В, монтаж и эксплуатация систем автоматики ЗАПРЕЩЕНА!
