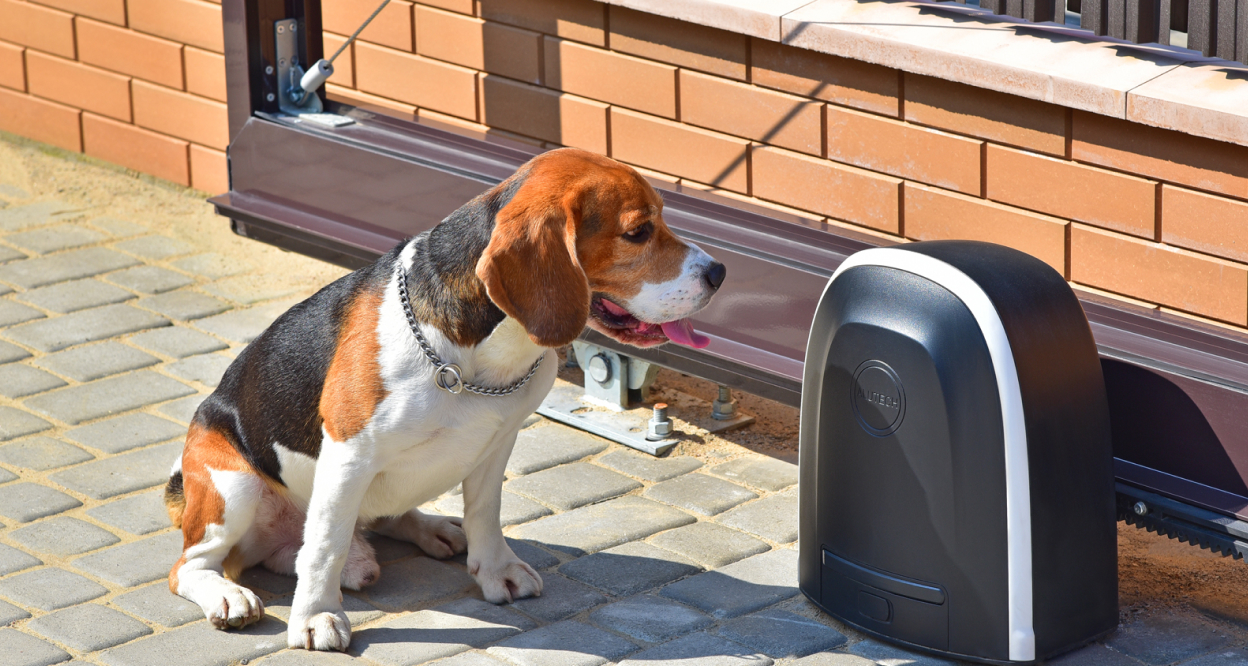

Автоматика для откатных ворот ALUTECH Roteo

Надёжная, функциональная, устойчивая к неблагоприятным климатическим условиям автоматика, позволяющая управлять откатными воротами весом до 2000 кг.

Надёжная, функциональная, устойчивая к неблагоприятным климатическим условиям автоматика, позволяющая управлять откатными воротами весом до 2000 кг.

Выберите официального партнера «АЛЮТЕХ» в своем городе

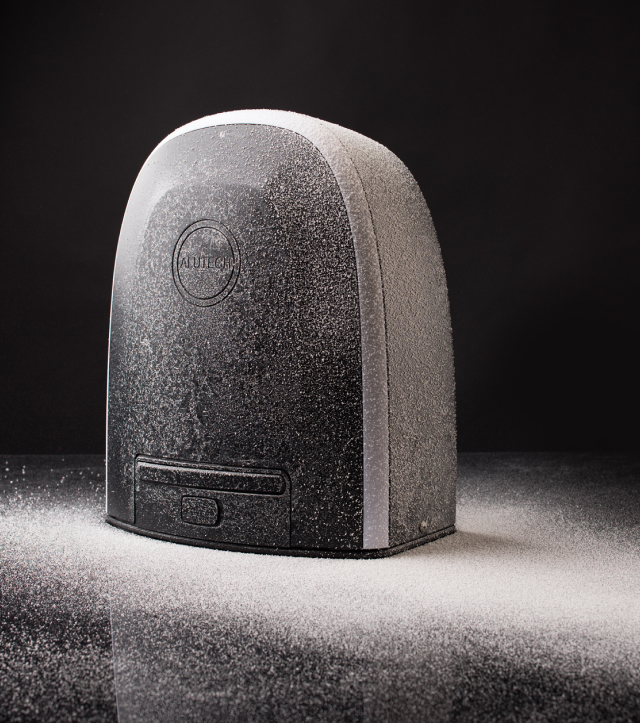

Эксплуатация в суровые морозы

В редукторы автоматики ALUTECH Roteo заложена арктическая смазка, которая обеспечивает работоспособность мотора при температуре до −30°С. Более того, специальный обогревательный элемент позволит эксплуатировать автоматику даже в −60 °С.

до −60°С

температура стабильной
работы электропривода

Бесперебойная работа

Магнитные концевые выключатели и датчик Холла исключают трение деталей друг о друга, обеспечивая неограниченный ресурс срабатываний привода и его стабильную работу в холода.

Оцените удобство
автоматического управления

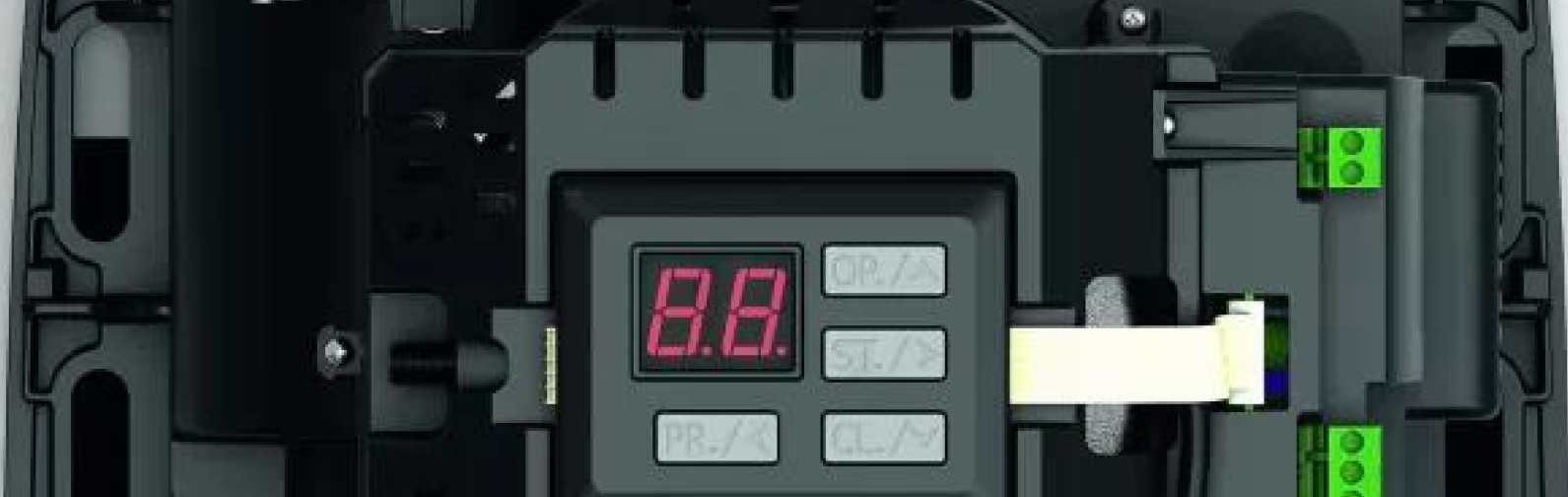

Используя «умную» автоматику «АЛЮТЕХ» с понятной системой настройки и управления, можно добиться максимального комфорта при эксплуатации ворот.

Мощный мотор-редуктор

Мощный мотор-редуктор со стальной выходной шестерней обеспечивает стабильную работу привода, позволяя снизить расходы на ремонт и обслуживание.

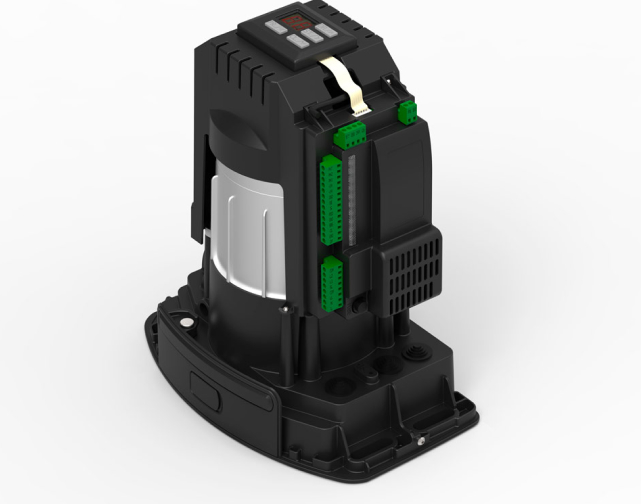

Особая конструкция привода

Конструкцией приводов ALUTECH Roteo предусмотрена установка мотора-редуктора на 10 см выше уровня земли. Данное решение защищает привод от подтопления.

Защита платы управления

Плата управления приводов ALUTECH Roteo расположена вертикально и защищена от внешних воздействий пластиковым корпусом. При выпадении конденсата влага уйдёт через специальные дренажные отверстия, что защитит привод от замыкания.

Гарантированная безопасность

Функционал и конструктивные решения автоматики ALUTECH Roteo обеспечивают безопасную и бесперебойную работу привода на протяжении всего срока эксплуатации.

Защита от скачков напряжения

Приводы ALUTECH Roteo работают в широком диапазоне напряжения 160-270 В.

Автоблокировка привода

При отключении электричества привод автоматически заблокируется, поэтому посторонним будет сложно проникнуть на территорию объекта. Для открытия ворот в таких ситуациях используется специальный ключ, который входит в комплект.

Обнаружение препятствия

При соприкосновении с препятствием ворота остановятся, а затем — плавно откроются, защитив персонал от травм, а имущество — от серьёзных повреждений.

Фотоэлементы

Благодаря фотоэлементам снижается риск травмирования людей и повреждения имущества. При обнаружении препятствия на пути движения створки ворота остановятся.

Сигнальная лампа

Устройство привлекает внимание к движущемуся транспортному средству, снижая тем самым вероятность аварии.

Выбрать привод
серии Roteo

Привод ALUTECH RTO-500/RTO500M серии Roteo предназначен для автоматизации откатных ворот весом до 500 кг.

Технические характеристики
Условия эксплуатации
250 ВтПотребляемая мощность
-30ºС …+65ºСДиапазон рабочих температур
Время работы
0,2 м/сСкорость открытия ворот
25 %Максимальная интенсивность использования
не менее 100 000 цикловРесурс
Размеры и вес
500 кгМаксимальный вес ворот
Класс защиты
160-270 ВЗащита от скачков напряжения
IP44Степень защиты
36 месГарантийный срок
Функции
естьМагнитные концевые выключатели

Магнитные концевые выключатели присутствуют только у модели RTO500M.

Понятно
естьПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьБлокировка ворот при отключении электричества

Привод ALUTECH RTO-1000/RTO1000M серии Roteo предназначен для автоматизации откатных ворот весом до 1000 кг.

Технические характеристики
Условия эксплуатации
500 ВтПотребляемая мощность
-30ºС …+65ºСДиапазон рабочих температур
Время работы
0,2 м/сСкорость открытия ворот
25 %Максимальная интенсивность использования
не менее 100 000 цикловРесурс
Размеры и вес
1000 кгМаксимальный вес ворот
Класс защиты
160-270 ВЗащита от скачков напряжения
IP44Степень защиты
36 месГарантийный срок
Функции
естьМагнитные концевые выключатели

Магнитные концевые выключатели присутствуют только у модели RTO1000M.

Понятно
естьПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьБлокировка ворот при отключении электричества

Привод ALUTECH RTO-2000/RTO2000M серии Roteo предназначен для автоматизации откатных ворот весом до 2000 кг.

Технические характеристики
Условия эксплуатации
1000 ВтПотребляемая мощность
-30ºС …+65ºСДиапазон рабочих температур
Время работы
0,2 м/сСкорость открытия ворот
50 %Максимальная интенсивность использования
не менее 100 000 цикловРесурс
Размеры и вес
2000 кгМаксимальный вес ворот
Класс защиты
160-270 ВЗащита от скачков напряжения
IP44Степень защиты
36 месГарантийный срок
Функции
естьМагнитные концевые выключатели

Магнитные концевые выключатели присутствуют только у модели RTO2000M.

Понятно
естьПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьБлокировка ворот при отключении электричества

Что входит
в комплект поставки?

Привод

Компактное устройство с простым интерфейсом и расширенным функционалом.

Два пульта

Один аксессуар для управления всеми воротами и дворовым освещением.

Два ключа разблокировки

Позволяют разблокировать привод и вручную открыть ворота.

Монтажный набор

Предназначен для установки и закрепления привода.

Монтажное основание

Необходимо для точной установки привода.

Руководство по монтажу и эксплуатации

Поможет разобраться в работе устройства и правильно его установить.

С приводами ALUTECH
также покупают

Установка дополнительных устройств позволит расширить функционал автоматики, сделать эксплуатацию ворот еще более безопасной.

Полезные материалы и документы
Вопросы и ответы

Можно ли смонтировать дистанционное управление воротной, роллетной автоматики и освещения без дополнительных ремонтных работ?



В силу различных причин необходимость в дистанционном управлении рольставнями, воротами и освещением возникает иногда после завершения ремонта в доме либо на придомовой территории. Естественно, что опять штробить стены и поднимать плитку во дворе для прокладки кабелей, а затем делать повторный ремонт – не лучший вариант. Именно для таких случаев незаменимыми являются устройства серии TAG производства компании Nice: миниатюрные передатчики и блоки управления со встроенным радиоуправлением.

В частности, миниатюрный передатчик TTX4 монтируется в уже существующий монтажный «стакан», питается от сети и позволяет передавать команды управления практически для всех автоматических устройств (общим количеством до четырех). Например, Вы можете разместить этот передатчик рядом с домофоном и управлять воротами и калиткой, не выходя на улицу и не тратя времени на поиски пульта дистанционного управления, либо установить в промышленной зоне в любом удобном месте пост управления воротами (шлагбаумом).



Миниатюрный блок управления TT2N со встроенным радиоприемником применяется, как правило, для управления рольставнями. По аналогии с другими устройствами серии TAG, TT2N монтируется в монтажный «стакан» и питается от сети 230 В.

Миниатюрный блок управления TT2L монтируется по схеме, описанной выше, и предназначен для управления осветительными приборами из нескольких точек. В блок также встроены два таймера для автоматического включения и выключения осветительных устройств.

Миниатюрные устройства TTX4, TT2N и TT2L полностью совместимы с пультами ДУ серий NiceWay, Flo, Very, Flor и идеально подходят для дистанционного управления автоматическими системами без проведения ремонтных работ.

Как подключить фотоэлементы FT210 к шлагбаумам серий Wil, Signo?

1. Схема подключения приемного фотоэлемента (Rx) FT210 к блоку управления шлагбаумом Signo. 2. Схема подключения приемного фотоэлемента (Rx) FT210 к блоку управления шлагбаумом Wil.

Как подключить светофор Control 314 к блоку управления Control 144 и настроить его?

Перед началом настройки функций светофора осуществите подключение электропривода Dynamic127. Для настройки его основных функций воспользуйтесь соответствующими указаниями, изложенными в "Руководстве по запуску в эксплуатацию и подключению Control 144" (далее Руководство).

Для обеспечения управления проездом ("traffic control") при помощи Control 314 следуйте нижеприведенной инструкции:

  1. Подключите Control 314 (арт. № 8 050 158) согласно Руководству (пункт 8.4, рис. 25 и пункт 8.5.2, рис. 28);

  2. Подключите дополнительные кнопки (или кодовое устройство) по схеме подключения дополнительных устройств (рис. 25). Кнопка S31 (на въезд) подключается к колодке Х5а, а кнопка S30 (на выезд) - на колодку Х5с блока Control 314;

  3. Активируйте функцию "фотобарьер" после подключения дополнительных устройств;

  4. Произведите программирование функции "автоматический таймер", как описано в Руководстве (уровень 3);

  5. Осуществите программирование режима "traffic control" согласно уровню 8 меню 5 Руководства;

Для организации дистанционного управления проездом воспользуйтесь приемником Digital 163 и пультом ДУ Digital 302, запрограммировав его согласно пункту 7 ("программирование дистанционного управления") Руководства. При этом одна кнопка пульта ДУ будет отвечать за сигнал светофора "въезд", а другая - за "выезд".

Как подключить кнопочную станцию ORION к приводу SUMO?

Для подключения кнопочной станции ORION произведите соединение проводов соответствующего цвета к клеммам блока управления Mindy A924.

Как ...

  1. ... запрограммировать режим калитки на блоке Mindy A60?

    1. Переключите DIP-переключатель № 12 в положение ON.

    2. Нажмите и отпустите кнопку на приёмнике SMXI: светодиод приемника вспыхнет.

    1. В течение последующих 10 секунд нажмите правую кнопку передатчика и удерживайте ее нажатой 3 секунды.

    2. Если процедура выполнена правильно, светодиод приемника вспыхнет 3 раза.

    3. В случае ошибки повторите всю процедуру заново.

  2. ... запрограммировать второй канал (кнопку) пульта ДУ на приемник привода SP6000?

    1. Нажмите и отпустите кнопку на приемнике SMXI: светодиод приемника вспыхнет.

    2. В течение последующих 10 секунд нажмите правую кнопку передатчика и удерживайте ее нажатой 3 секунды.

    3. Если процедура выполнена правильно, светодиод приемника вспыхнет 3 раза.

    4. В случае ошибки повторите всю процедуру заново.

  3. ... удалить все передатчики из памяти приемника SMXI?

    1. Нажмите и удерживайте кнопку приемника.

    2. Дождитесь, когда загорится и затем погаснет светодиод, после чего последуют короткие вспышки. Во время 3-й вспышки отпустите кнопку.

    3. Если процедура выполнена правильно, то через короткий промежуток времени светодиод приемника вспыхнет 5 раз.

    4. В случае ошибки повторите всю процедуру заново.

  4. ... перенести информацию с одного пульта ДУ FLO2R на другой, не пользуясь приемником?
    Информация с данными по идентификации с одного пульта на другой производится в пределах досягаемости приемника. Передатчик (пульт ДУ), кодовый номер которого уже введен в память, назовем "ДЕЙСТВУЮЩИЙ". Передатчик, кодовый номер которого необходимо ввести в память, назовем "НОВЫЙ".

    1. Положите перед собой "ДЕЙСТВУЮЩИЙ" и "НОВЫЙ" передатчики.

    2. Нажмите любую кнопку "НОВОГО" передатчика и удерживайте в таком положении не менее 5 секунд. Отпустите кнопку.

    3. Нажмите запрограммированную кнопку "ДЕЙСТВУЮЩЕГО" передатчика 3 раза с интервалом в 1 секунду.

    4. Нажмите противоположную программируемой кнопку "НОВОГО" передатчика и удерживайте ее в течение 3-х секунд.

    5. Отпустите кнопку: кодовый номер "НОВОГО" передатчика введен. Можете повторить эту процедуру с другим передатчиком.

      Внимание! Данная операция может ввести кодовый номер в любой приемник, находящийся в пределах досягаемости и распознавший кодовый номер передатчика. Перед программированием отключите другие приемники, чтобы кодовый номер "НОВОГО" передатчика не был записан другими приемниками.

  5. ... очистить память с радиоприемников FLOXIR, FLOX1R?

    1. Нажмите и удерживайте кнопку на приемнике: светодиод загорится и погаснет через 3 секунды; затем светодиод вспыхнет 3 раза.

    2. Во время третьей вспышки отпустите кнопку приемника. Ожидайте 3 секунды.

    3. Как только светодиод загорится вновь, нажмите кнопку приемника и отпустите сразу, как только светодиод погаснет.

    4. После выполненной операции светодиод быстро вспыхнет, затем последуют несколько медленных миганий, означающих, что память очищена.

    5. В случае ошибки повторите всю процедуру заново.
