Автоматика ALUTECH Roteo для откатных ворот
Надёжная, функциональная, устойчивая к неблагоприятным климатическим условиям автоматика, позволяющая с пульта управлять откатными воротами массой до 2000 кг.
Надёжная, функциональная, устойчивая к неблагоприятным климатическим условиям автоматика, позволяющая с пульта управлять откатными воротами массой до 2000 кг.
Умные приводы
Новые приводы ALUTECH Smart позволяют управлять воротами со смартфона и через голосового помощника, настраивать особые сценарии и следить за положением створки в мобильном приложении.
Не боится морозов
В редукторы автоматики ALUTECH Roteo заложена арктическая смазка, которая обеспечивает работоспособность мотора при температуре до −30°С. Более того, специальный обогревательный элемент позволит эксплуатировать автоматику даже в −60°С.
до −60°С
температура стабильной
работы привода
Работает бесперебойно
Магнитные концевые выключатели на основе датчика Холла исключают трение деталей друг о друга, обеспечивая неограниченный ресурс срабатываний привода и его стабильную работу в холода.

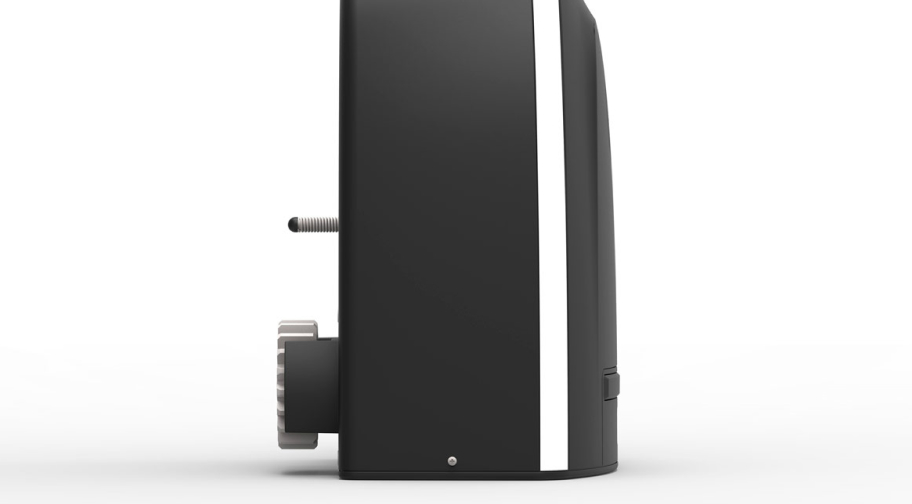

Стильный инновационный дизайн
Дизайн автоматики ALUTECH Roteo создавался совместно с ведущим итальянским агентством, известным своим успешным сотрудничеством со всемирно известными автомобильными корпорациями.
Заказать у официального представителя
Купите продукцию с доставкой, установкой и гарантией на официальном региональном сайте «АЛЮТЕХ».
Забудьте о лишних заботах
Установив автоматику, вам не придется вручную открывать и закрывать тяжелую откатную створку. Вы сможете управлять ее движением с пульта, смартфона и через голосового помощника.
Автозакрытие
Ворота всегда закроются за вами автоматически, даже если вы забудете это сделать сами, благодаря настроенной функции «Автозакрытие».
Режим калитки
Не нужно полностью открывать ворота, чтобы пройти или выкатить коляску. Благодаря режиму «Калитка» створка откатится на достаточное для прохода расстояние.
Управление освещением
Функционал автоматики ALUTECH позволяет управлять приводом и дворовым освещением с пульта или смартфона.
Новый уровень комфорта
Настройте свой сценарий комфорта из любой точки мира. Система ALUTECH Smart позволит управлять воротами с телефона или через голосового помощника.
Повышенная безопасность
Умное управление открывает новые возможности для защиты участка. К ALUTECH Smart легко подключить камеры и датчики безопасности. А еще вы сможете отслеживать историю использования ворот.
Удобная настройка
ALUTECH Smart позволяет настраивать работу автоматики и обновлять программное обеспечение.
Дополнительные аксессуары
Сделать управление воротами еще более простым и безопасным помогут аксессуары: фотоэлементы, сигнальная лампа, внешняя антенна и др. Аксессуары приобретаются отдельно.
Безопасность — на максимум
Автоматика способна обеспечить не только удобство управления откатными воротами, но и безопасность вам и вашим близким.
Функция обнаружения препятствийВ случае наезда ворот на препятствия, ворота аккуратно вернуться обратно, исключая возможность серьёзного повреждения членов вашей семьи и имущества.
Подключение освещенияАвтоматика позволяет управлять воротами и дворовым освещением с пульта или смартфона. Подсветка не только сделает проезд по участку комфортным, но и защитит забытые на дороге вещи от повреждений.
Обработка сигналов тревогиК системе ALUTECH Smart можно подключить различные датчики безопасности. Например, при срабатывании датчика пожара ворота откроются, чтобы пожарные беспрепятственно проехали на участок. А еще можно настроить датчик движения, чтобы при его срабатывании ворота закрывались.
Подключение камерыК приводам с системой ALUTECH Smart также можно подключить камеры наблюдения. Это позволит вам контролировать обстановку у въезда и на участке.
Подключение аксессуаров безопасностиКо всем электроприводам можно подключить аксессуары безопасности. Фотоэлементы защитят ваших близких, питомцев и имущество, если те окажутся на пути движения створки. Сигнальная лампа снизит вероятность аварии при выезде автомобиля с участка.
Функция обнаружения препятствий
В случае наезда ворот на препятствия, ворота аккуратно вернуться обратно, исключая возможность серьёзного повреждения членов вашей семьи и имущества.
Подключение освещения
Автоматика позволяет управлять воротами и дворовым освещением с пульта или смартфона. Подсветка не только сделает проезд по участку комфортным, но и защитит забытые на дороге вещи от повреждений.
Обработка сигналов тревоги
К системе ALUTECH Smart можно подключить различные датчики безопасности. Например, при срабатывании датчика пожара ворота откроются, чтобы пожарные беспрепятственно проехали на участок. А еще можно настроить датчик движения, чтобы при его срабатывании ворота закрывались.
Подключение камеры
К приводам с системой ALUTECH Smart также можно подключить камеры наблюдения. Это позволит вам контролировать обстановку у въезда и на участке.
Подключение аксессуаров безопасности
Ко всем электроприводам можно подключить аксессуары безопасности. Фотоэлементы защитят ваших близких, питомцев и имущество, если те окажутся на пути движения створки. Сигнальная лампа снизит вероятность аварии при выезде автомобиля с участка.
Выбрать привод
серии Roteo
Привод ALUTECH RTO-500/RTO500M серии Roteo предназначен для автоматизации откатных ворот весом до 500 кг.
Технические характеристики
Условия эксплуатации
250 ВтПотребляемая мощность
-30ºС …+65ºСДиапазон рабочих температур
Время работы
0,2 м/сСкорость открытия ворот
25 %Максимальная интенсивность использования
не менее 100 000 цикловРесурс
Размеры и вес
500 кгМаксимальный вес ворот
Класс защиты
160-270 ВЗащита от скачков напряжения
IP44Степень защиты
36 месГарантийный срок
Функции
нетУправление со смартфона или голосового помощника
естьМагнитные концевые выключатели
Магнитные концевые выключатели присутствуют только у модели RTO500M.
ПонятноестьПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьБлокировка ворот при отключении электричества
Привод ALUTECH RTO-1000/RTO1000M серии Roteo предназначен для автоматизации откатных ворот весом до 1000 кг.
Технические характеристики
Условия эксплуатации
500 ВтПотребляемая мощность
-30ºС …+65ºСДиапазон рабочих температур
Время работы
0,2 м/сСкорость открытия ворот
25 %Максимальная интенсивность использования
не менее 100 000 цикловРесурс
Размеры и вес
1000 кгМаксимальный вес ворот
Класс защиты
160-270 ВЗащита от скачков напряжения
IP44Степень защиты
36 месГарантийный срок
Функции
нетУправление со смартфона или голосового помощника
естьМагнитные концевые выключатели
Магнитные концевые выключатели присутствуют только у модели RTO1000M.
ПонятноестьПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьБлокировка ворот при отключении электричества
Привод ALUTECH RTO-2000/RTO2000M серии Roteo предназначен для автоматизации откатных ворот весом до 2000 кг.
Технические характеристики
Условия эксплуатации
1000 ВтПотребляемая мощность
-30ºС …+65ºСДиапазон рабочих температур
Время работы
0,2 м/сСкорость открытия ворот
50 %Максимальная интенсивность использования
не менее 100 000 цикловРесурс
Размеры и вес
2000 кгМаксимальный вес ворот
Класс защиты
160-270 ВЗащита от скачков напряжения
IP44Степень защиты
36 месГарантийный срок
Функции
нетУправление со смартфона или голосового помощника
естьМагнитные концевые выключатели
Магнитные концевые выключатели присутствуют только у модели RTO2000M.
ПонятноестьПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьБлокировка ворот при отключении электричества
Привод ALUTECH RTO-500MKIT-Sm серии Roteo предназначен для автоматизации откатных ворот весом до 500 кг.
Технические характеристики
Условия эксплуатации
250 ВтПотребляемая мощность
-30ºС …+65ºСДиапазон рабочих температур
Время работы
0,2 м/сСкорость открытия ворот
25 %Максимальная интенсивность использования
не менее 100 000 цикловРесурс
Размеры и вес
500 кгМаксимальный вес ворот
Класс защиты
160-270 ВЗащита от скачков напряжения
IP44Степень защиты
36 месГарантийный срок
Функции
естьУправление со смартфона или голосового помощника
естьМагнитные концевые выключатели
естьПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьБлокировка ворот при отключении электричества
Привод ALUTECH RTO-1000MKIT-Sm серии Roteo предназначен для автоматизации откатных ворот весом до 1000 кг.
Технические характеристики
Условия эксплуатации
500 ВтПотребляемая мощность
-30ºС …+65ºСДиапазон рабочих температур
Время работы
0,2 м/сСкорость открытия ворот
25 %Максимальная интенсивность использования
не менее 100 000 цикловРесурс
Размеры и вес
1000 кгМаксимальный вес ворот
Класс защиты
160-270 ВЗащита от скачков напряжения
IP44Степень защиты
36 месГарантийный срок
Функции
естьУправление со смартфона или голосового помощника
естьМагнитные концевые выключатели
естьПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьБлокировка ворот при отключении электричества
Привод ALUTECH RTO-2000MKIT-Sm серии Roteo предназначен для автоматизации откатных ворот весом до 2000 кг.
Технические характеристики
Условия эксплуатации
950 ВтПотребляемая мощность
-30ºС …+65ºСДиапазон рабочих температур
Время работы
0,2 м/сСкорость открытия ворот
40 %Максимальная интенсивность использования
не менее 100 000 цикловРесурс
Размеры и вес
2000 кгМаксимальный вес ворот
Класс защиты
160-270 ВЗащита от скачков напряжения
IP44Степень защиты
36 месГарантийный срок
Функции
естьУправление со смартфона или голосового помощника
естьМагнитные концевые выключатели
естьПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
естьБлокировка ворот при отключении электричества
Что входит
в комплект поставки?
Привод
Для простого и быстрого открытия и закрытия ворот. Компактное устройство адаптировано для эксплуатации под открытым небом, имеет расширенный функционал и понятный интерфейс.
Два пульта
Для дистанционного управления воротами.
Два ключа разблокировки
Для разблокировки электропривода и открытия ворот вручную.
Монтажный набор
Предназначен для установки автоматики.
Монтажное основание
Служит для более надёжной установки привода.
Руководство по монтажу и эксплуатации
Предназначено для правильной установки автоматики, а также изучения особенностей ее эксплуатации.
Бесперебойная работа
долгие годы
36 мес
фирменная гарантия на всю линейку
приводов ALUTECH Roteo
Эксплуатационный ресурс приводов ALUTECH Roteo — не менее 100 000 циклов открытия-закрытия. Это стало возможным благодаря использованию усиленного редуктора и других механических компонентов.
Мотор-редуктор
Мощный мотор-редуктор со стальной выходной шестерней обеспечивают бесперебойную работу привода на протяжении всего срока эксплуатации.

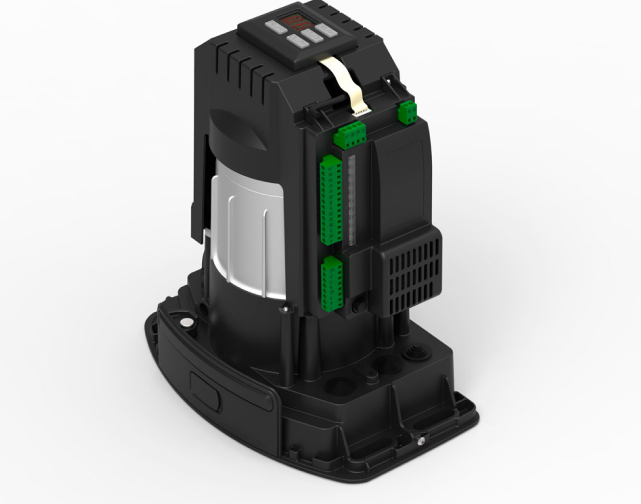

Конструкция привода
Конструкцией приводов ALUTECH Roteo предусмотрена установка мотора-редуктора на 10 см выше уровня земли. Данное решение защищает привод от подтопления, обеспечивая его надёжную работу.
Плата управления
Плата управления приводов ALUTECH Roteo защищена пластиковым корпусом. Кроме того, в конструкции предусмотрены дренажные отверстия для отвода жидкости — если влага попадет на плату, это не отразится на работе автоматики.
С приводами ALUTECH
также покупают
Специальные аксессуары помогут расширить функционал автоматики, сделать управление воротами еще удобнее и безопаснее.
Обогревательный элемент
Обогревательный элемент
Обеспечит работоспособность привода при температуре до −60°С.
Оформить заказ
Купите продукцию с доставкой, установкой и гарантией на официальном региональном сайте «АЛЮТЕХ».
Полезные материалы и документы
Вопросы и ответы
Из какого материала выполнена шестеренка цепной передачи в направляющей?
В конструкции рейки применена цельная металлическая звездочка. Дополнительно обращаем внимание, в редукторе привода используется бронзовый венец червячного колеса. Таким образом, применение надежных и износостойких трущихся элементов существенно повышает надежность и долговечность изделия.
Нестабильное функционирование системы защиты нижнего края (оптосенсоров)
Зачастую данная проблема вызвана попаданием в резиновый уплотнитель влаги и грязи. Для устранения данной проблемы:
-
Снимите оба оптосенсора с нижнего края.
-
Продуйте нижний резиновый уплотнитель компрессором либо другим подручным средством (например, феном) для удаления влаги и грязи.
-
Проверьте уплотнитель на наличие значительных повреждений, в случае их наличия необходимо заменить уплотнитель.
-
Нанесите небольшое количество силикона на края оптосенсоров для обеспечения максимальной герметизации.
-
Установите сенсоры в соответствующие отверстия уплотнителя.
Что такое класс защиты IP?
IP — указывает класс защиты от внешних воздействий, обеспечиваемой корпусом электрического (электронного) устройства в соответствии со стандартами IEC529, DIN400050 и NFC20-010. Степени защиты IP54 и IP65 примерно соответствуют степеням защиты 3S и 6&6P соответственно, принятым в соответствии со стандартом внешних воздействий NEMA.
Общее обозначение IP XX, где:
1 цифра — класс защиты от пыли и проникновения твердых объектов.
2 цифра — класс защиты от проникновения воды, водяной пыли и прочих жидкостей.
Классификация
Степени защиты от пыли и проникновения механических предметов (объектов):
Код IP / Степень защиты
0 - Незащищенное исполнение
1 - Защита от проникновения объектов диаметром более 50 мм
2 - Защита от проникновения предметов размером менее 12,5 мм
3 - Защита от проникновения мелких предметов размером более 2,5 мм
4 - Защита от проникновения мелких предметов диаметром менее 1 мм
5 - Пылезащищенное исполнение (проникновение пыли в допустимых пределах)
- 6 - Пыленепроницаемое исполнение.
Степени защиты от проникновения воды, водяной пыли и прочих жидкостей:
Код IP / Степень защиты
0 - Незащищенное исполнение
1 - Защита от вертикально падающих капель воды или другой жидкости
2 - Защита от капель воды, падающих под углом менее 15 градусов от вертикали
3 - Защита от капель воды, падающих под углом менее 60 градусов от вертикали
4 - Брызгозащищенное исполнение (защита от капель воды, падающих с любого направления)
5 - Защита от множественных струй воды с любого из направлений
6 - Сильное действие струй или волн
7 - Возможность временного погружения
8 - Рассчитан на длительное погружение
Требования по подключению электродвигателей к сети
-
Линия энергоснабжения к устройству всегда должна быть защищена автоматическим выключателем (3,15А), желателен дифференциальный выключатель, но не обязателен, если в сети питания от переменного тока уже есть такой выключатель.
-
Для подачи питания устройству используйте кабель 3 х 1.5 мм2 (фаза + нейтраль + земля). Если расстояние между устройством и заземлением превышает 30 м, установите пластину заземления рядом с устройством.
-
Любой ценой избегайте соединения кабелей в кабельных каналах, даже если они совершенно водонепроницаемы.
-
При подсоединении устройств с низким напряжением используйте провода с минимальным поперечным сечением 0.25 мм2. Для электрозамка используйте только провод с поперечным сечением, по крайней мере, 1.5 мм2. Пользуйтесь экранированным проводом, если длина превышает 30 м, заземляя провод в оплетке только со стороны устройства.
-
Для отключения электроэнергии необходимо использовать автоматический выключатель.
-
Всегда используйте только кабели (отдельно изолированные провода плюс дополнительная общая изоляция) и никогда не пользуйтесь отдельными проводами, даже если они защищены специальными кабельными оплетками.
-
Перед началом монтажа необходимо проверить напряжение питания. В случае если напряжение в сети менее 207В или выше 253В, монтаж и эксплуатация систем автоматики ЗАПРЕЩЕНА!
