Автоматика для гаражных ворот AN-Motors ASG

Качественное доступное решение для автоматизации гаражных ворот. Электроприводы данного бренда просты в установке и обладают базовым набором полезных функций.

Качественное доступное решение для автоматизации гаражных ворот. Электроприводы данного бренда просты в установке и обладают базовым набором полезных функций.

Автоматика с установкой и гарантией на региональном сайте «АЛЮТЕХ»

Встроенная подсветка

В приводах AN-Motors предусмотрена подсветка, которая может использоваться как вместе с основным источником света, так и вместо него, делая эксплуатацию гаража более удобной.

Заказать у официального представителя

Купите продукцию с доставкой, установкой и гарантией на официальном региональном сайте «АЛЮТЕХ».

Управляйте одним движением руки

Установив автоматику AN-Motors, вам не придется вручную открывать и закрывать ворота в гараже. Управляйте ими легко и просто с помощью пульта!

Повышенная безопасность

Заказав в дополнение к автоматике аксессуары (сигнальную лампу, фотоэлементы, пр.), вы сможете добиться максимальной безопасности при эксплуатации ворот.

Автозакрытие ворот

Забыли закрыть ворота? Не беда! Благодаря специальной настраиваемой функции они сделают это самостоятельно.

Комплексный подход

Оборудовав автоматикой AN-Motors и гаражные, и въездные ворота, вы сможете управлять ими с одного пульта.

Предельно безопасно

При эксплуатации автоматики AN-Motors вам нечего опасаться. В электроприводах предусмотрен целый комплекс решений, которые уберегут вас от форс-мажоров.

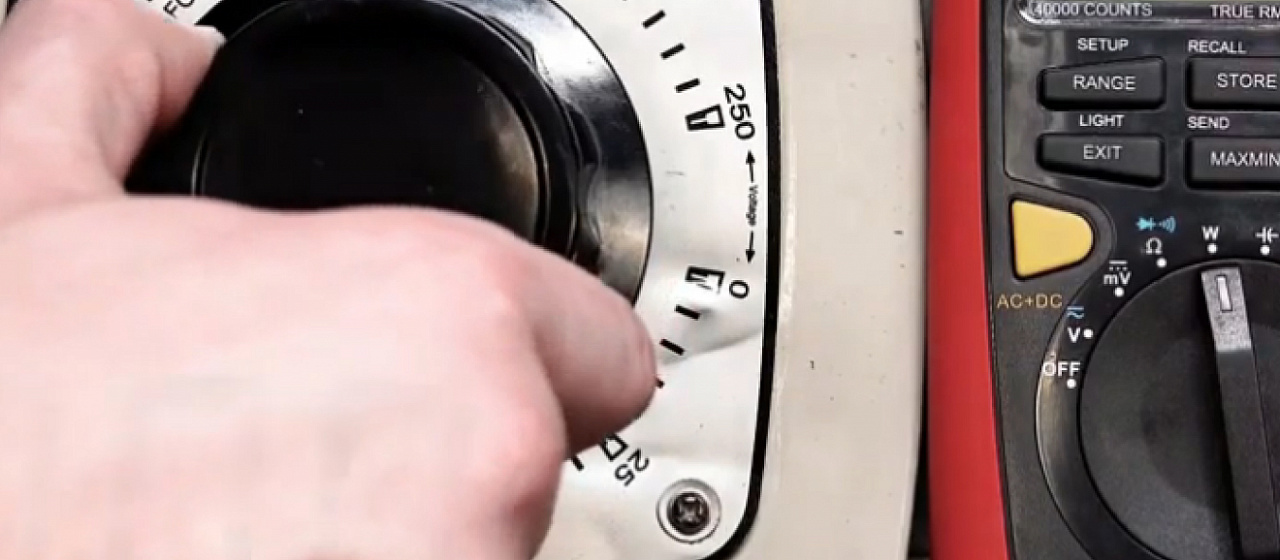

Приводы AN-Motors работают в диапазоне напряжения от 200 до 250 В.

В случае отключения электричества посторонние не откроют ворота и не попадут в гараж. Доступ будет обеспечен при помощи специального ключа, который входит в комплект.

В случае соприкосновения полотна с препятствием ворота аккуратно откроются, исключив риск серьёзного травмирования человека или повреждения авто.

Устройства обезопасят вас и ваше имущество от повреждений. Если в зоне движения полотна появится препятствие, они среагируют и не позволят воротам закрыться.

Лампа особенно актуальна в случаях, когда выезд из гаража организован прямо на дорогу. Она привлечет внимание к открывающимся воротам, снижая риск аварии.

Подберите привод

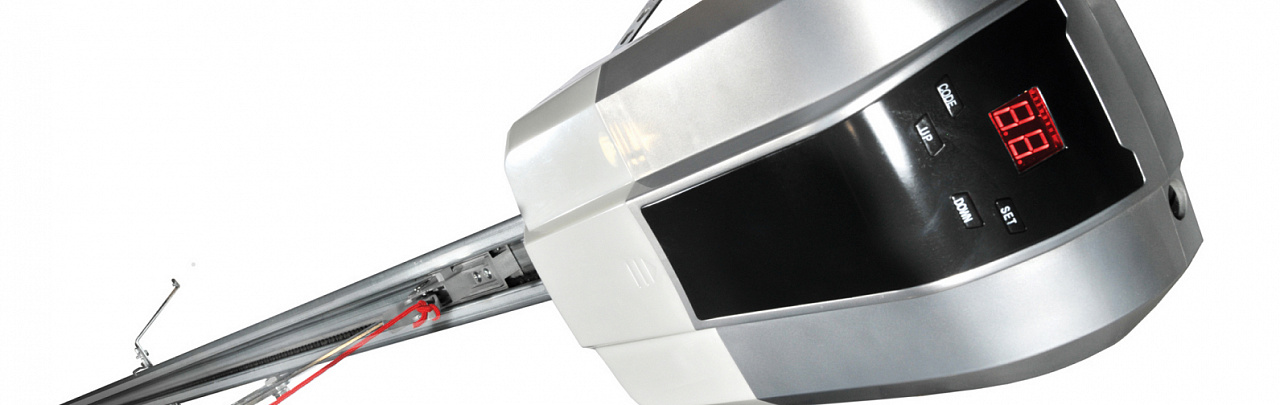

AN-Motors ASG

Электромеханический привод AN-Motors ASG600 подходит для автоматизации гаражных ворот площадью до 8,4 м² и высотой до 2,7 м. Максимальная интенсивность использования — 7 циклов/час.

Технические характеристики
Условия эксплуатации
200 ВтПотребляемая мощность
Время работы
7 циклов/чИнтенсивность использования
0,15 м/сМаксимальная скорость открытия ворот
не менее 20 000 цикловРесурс
Размеры и вес
8,4 м²Максимальная площадь ворот
2,7 мМаксимальная высота ворот
Класс защиты
200-250 ВЗащита от скачков напряжения
24 месГарантийный срок
Функции
цепнаяТип проводной рейки
лампа 24ВПодсветка
нетПодключение дворового освещения
естьФункция определения препятствия
естьАвтозакрытие ворот
естьБлокировка ворот при отключении электричества

Электромеханический привод AN-Motors ASG1000 подходит для автоматизации гаражных ворот площадью до 16,2 м² и высотой до 3,4 м. Максимальная интенсивность использования — 7 циклов/час.

Технические характеристики
Условия эксплуатации
300 ВтПотребляемая мощность
Время работы
7 циклов/чИнтенсивность использования
0,15 м/сМаксимальная скорость открытия ворот
не менее 20 000 цикловРесурс
Размеры и вес
16,2 м²Максимальная площадь ворот
3,4 мМаксимальная высота ворот
Класс защиты
200-250 ВЗащита от скачков напряжения
24 месГарантийный срок
Функции
цепнаяТип проводной рейки
лампа 24ВПодсветка
нетПодключение дворового освещения
естьФункция определения препятствия
естьАвтозакрытие ворот
естьБлокировка ворот при отключении электричества

Что входит
в комплект поставки?

Привод

Предназначен для открытия и закрытия ворот. Компактное устройство имеет расширенный функционал, понятный интерфейс и стильный дизайн.

Два пульта

Используются для дистанционного управления воротами. С одного пульта можно открывать и закрывать въездные ворота, роллеты, а также включать и выключать свет на территории.

Цепная рейка

Обеспечивает плавный подъем ворот, продлевая срок их службы.

Монтажный набор

Применяется для установки и закрепления привода.

Руководство по монтажу и эксплуатации

Поможет разобраться в работе устройства и правильно его установить.

обеспечивает надёжность редуктора привода.

применяется в цепной передаче и выходном валу и обеспечивает высокую надёжность соединения привода с рейкой.

гарантирует надёжное соединение концов цепи и фиксацию каретки.

позволяет поддерживать цепь в рабочем состоянии на протяжении всего периода эксплуатации.

С приводами AN-Motors
также покупают

Специальные аксессуары помогут расширить функционал автоматики, сделать управление воротами еще удобнее и безопаснее.

Оформить заказ

Купите продукцию с доставкой, установкой и гарантией на официальном региональном сайте «АЛЮТЕХ».

Полезные материалы и документы
Вопросы и ответы

Из какого материала выполнена шестеренка цепной передачи в направляющей?

В конструкции рейки применена цельная металлическая звездочка. Дополнительно обращаем внимание, в редукторе привода используется бронзовый венец червячного колеса. Таким образом, применение надежных и износостойких трущихся элементов существенно повышает надежность и долговечность изделия.

Нестабильное функционирование системы защиты нижнего края (оптосенсоров)

Зачастую данная проблема вызвана попаданием в резиновый уплотнитель влаги и грязи. Для устранения данной проблемы:

  1. Снимите оба оптосенсора с нижнего края.

  2. Продуйте нижний резиновый уплотнитель компрессором либо другим подручным средством (например, феном) для удаления влаги и грязи.

  3. Проверьте уплотнитель на наличие значительных повреждений, в случае их наличия необходимо заменить уплотнитель.

  4. Нанесите небольшое количество силикона на края оптосенсоров для обеспечения максимальной герметизации.

  5. Установите сенсоры в соответствующие отверстия уплотнителя.

Что такое класс защиты IP?

IP — указывает класс защиты от внешних воздействий, обеспечиваемой корпусом электрического (электронного) устройства в соответствии со стандартами IEC529, DIN400050 и NFC20-010. Степени защиты IP54 и IP65 примерно соответствуют степеням защиты 3S и 6&6P соответственно, принятым в соответствии со стандартом внешних воздействий NEMA.

Общее обозначение IP XX, где:

  • 1 цифра — класс защиты от пыли и проникновения твердых объектов.

  • 2 цифра — класс защиты от проникновения воды, водяной пыли и прочих жидкостей.

Классификация

Степени защиты от пыли и проникновения механических предметов (объектов):

Код IP / Степень защиты

  • 0 - Незащищенное исполнение

  • 1 - Защита от проникновения объектов диаметром более 50 мм

  • 2 - Защита от проникновения предметов размером менее 12,5 мм

  • 3 - Защита от проникновения мелких предметов размером более 2,5 мм

  • 4 - Защита от проникновения мелких предметов диаметром менее 1 мм

  • 5 - Пылезащищенное исполнение (проникновение пыли в допустимых пределах)

  • 6 - Пыленепроницаемое исполнение.

Степени защиты от проникновения воды, водяной пыли и прочих жидкостей:

Код IP / Степень защиты

  • 0 - Незащищенное исполнение

  • 1 - Защита от вертикально падающих капель воды или другой жидкости

  • 2 - Защита от капель воды, падающих под углом менее 15 градусов от вертикали

  • 3 - Защита от капель воды, падающих под углом менее 60 градусов от вертикали

  • 4 - Брызгозащищенное исполнение (защита от капель воды, падающих с любого направления)

  • 5 - Защита от множественных струй воды с любого из направлений

  • 6 - Сильное действие струй или волн

  • 7 - Возможность временного погружения

  • 8 - Рассчитан на длительное погружение

Требования по подключению электродвигателей к сети

  • Линия энергоснабжения к устройству всегда должна быть защищена автоматическим выключателем (3,15А), желателен дифференциальный выключатель, но не обязателен, если в сети питания от переменного тока уже есть такой выключатель.

  • Для подачи питания устройству используйте кабель 3 х 1.5 мм2 (фаза + нейтраль + земля). Если расстояние между устройством и заземлением превышает 30 м, установите пластину заземления рядом с устройством.

  • Любой ценой избегайте соединения кабелей в кабельных каналах, даже если они совершенно водонепроницаемы.

  • При подсоединении устройств с низким напряжением используйте провода с минимальным поперечным сечением 0.25 мм2. Для электрозамка используйте только провод с поперечным сечением, по крайней мере, 1.5 мм2. Пользуйтесь экранированным проводом, если длина превышает 30 м, заземляя провод в оплетке только со стороны устройства.

  • Для отключения электроэнергии необходимо использовать автоматический выключатель.

  • Всегда используйте только кабели (отдельно изолированные провода плюс дополнительная общая изоляция) и никогда не пользуйтесь отдельными проводами, даже если они защищены специальными кабельными оплетками.

  • Перед началом монтажа необходимо проверить напряжение питания. В случае если напряжение в сети менее 207В или выше 253В, монтаж и эксплуатация систем автоматики ЗАПРЕЩЕНА!
