Секционные промышленные ворота серии PROTREND

Оптимальное решение для складских помещений и производственных предприятий. Ворота рассчитаны на интенсивную эксплуатацию в условиях умеренной влажности.

Оптимальное решение для складских помещений и производственных предприятий. Ворота рассчитаны на интенсивную эксплуатацию в условиях умеренной влажности.

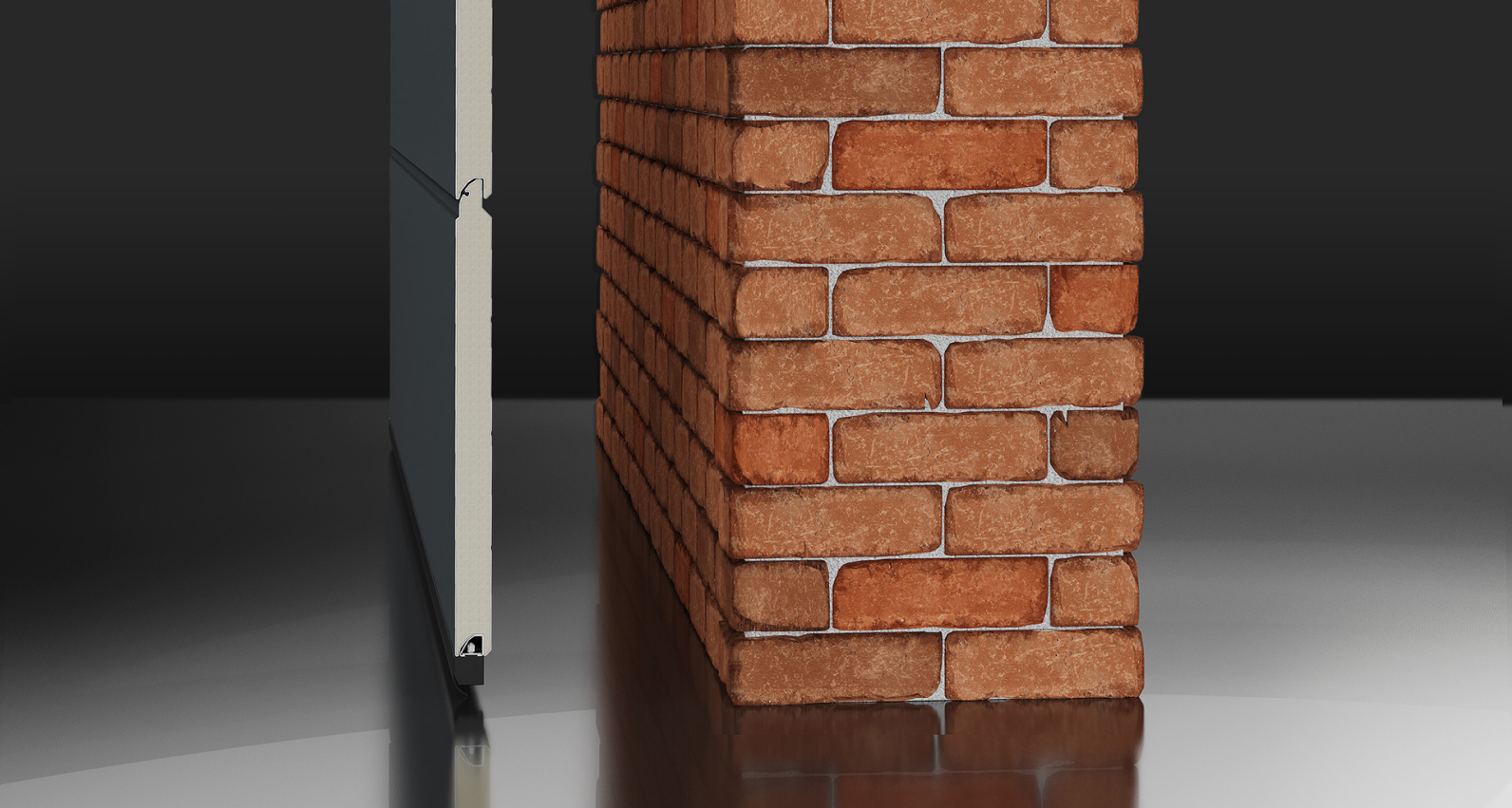

Защита от расслоения

У сэндвич-панелей «АЛЮТЕХ» замкнутый контур. Наружный и внутренний стальные листы скреплены между собой вверху и внизу панели в замок. Благодаря этому воротное полотно на долгие годы сохраняет свой первоначальный вид.

Отличное качество по выгодной цене

Серия ProTrend — практичные ворота высокого качества по приемлемым ценам. Их отличительными особенностями являются надежность, прочность и безопасность.

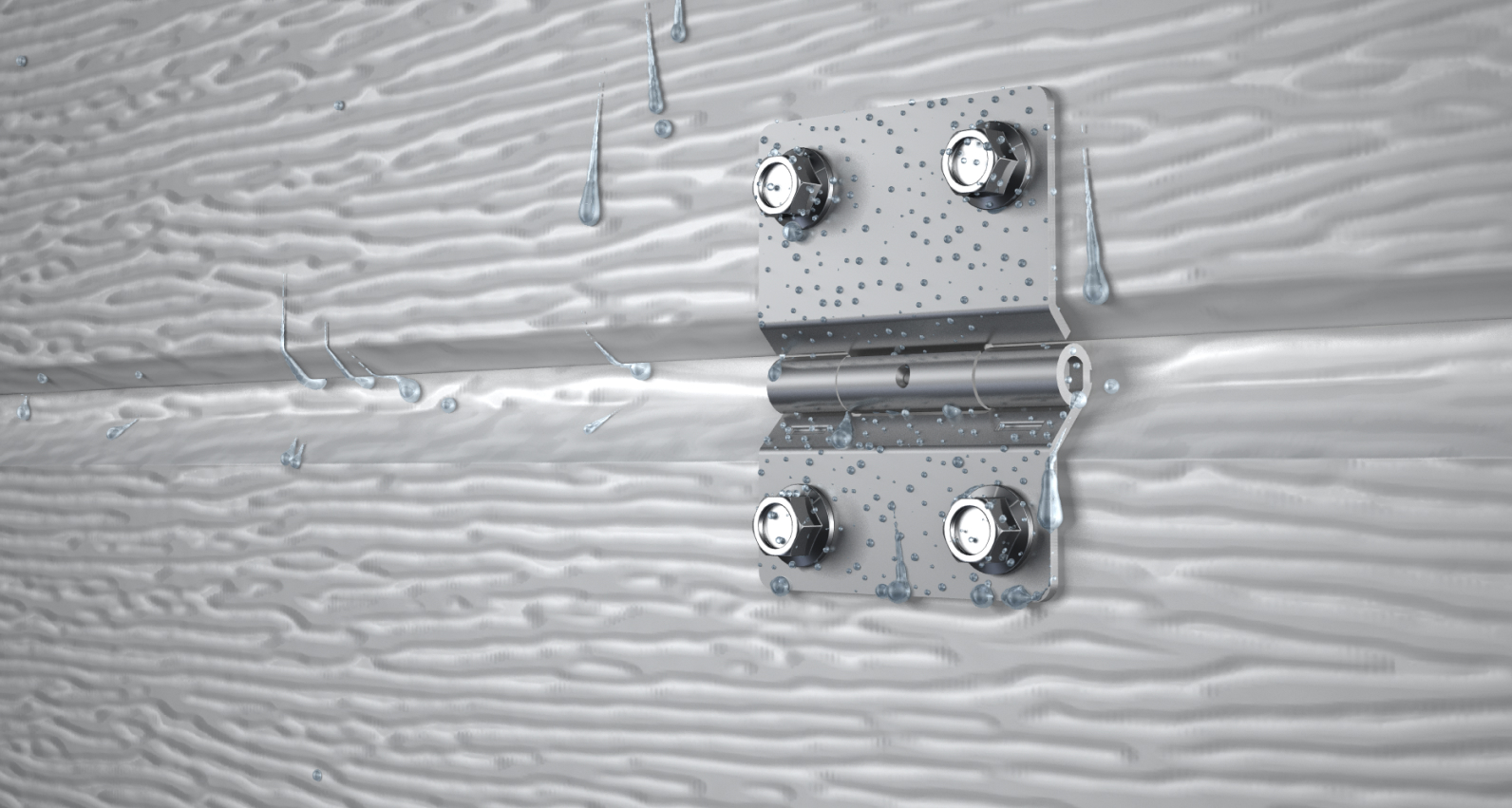

Износостойкое и долговечное покрытие

Многослойное покрытие с частицами полиамида делает поверхность ворот слегка шероховатой и защищает их от механических повреждений и коррозии, как кольчуга.

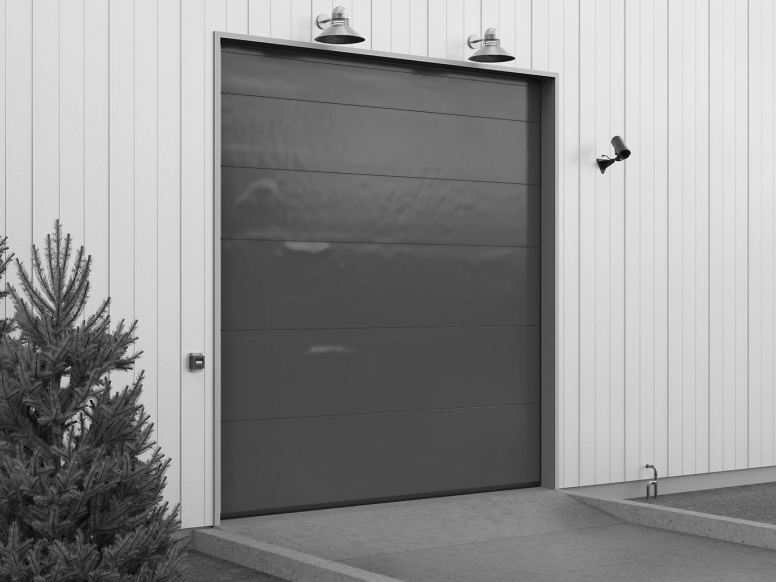

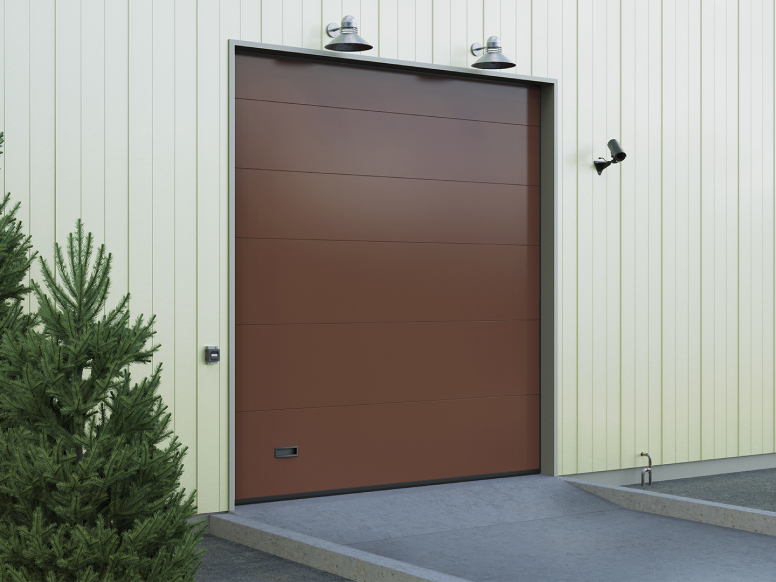

Дизайн ворот
под ваш объект

Для цветового оформления ворот серии ProTrend доступно 10 стандартных цветов и более 200 дополнительных оттенков по каталогам RAL и DB — можно заказать ворота в корпоративном стиле предприятия.

Тип панели

S-гофр
Микроволна

На каждой секции несколько полос. Благодаря их частоте и симметричному расположению стыки панелей в собранном виде практически незаметны.

Сэндвич-панель визуально разделена тонкими частыми полосами. Внешне напоминает доску для ручной стирки. Это очень практичное решение, так как оно позволяет скрывать мелкие повреждения лакокрасочного покрытия, сохраняя эстетичный внешний вид ворот долгие годы.

Базовые цвета

Белый, близкий к RAL 9016
Серебристый металлик, близкий к RAL 9006
Шоколадный, близкий к RAL 8017
Коричневый, близкий к RAL 8014
Серый антрацит, близкий к RAL 7016
Зеленый мох, близкий к RAL 6005
Синий, близкий к RAL 5010
Пурпурно-красный, близкий к RAL 3004
Слоновая кость, близкий к RAL 1015
Антрацит, близкий к ADS 703
Сигнальный серый, близкий RAL 7004
Графитовый серый, близкий к RAL 7024
Черный, близкий RAL 9005

Широкая палитра цветов поможет создать дизайн в стиле уже существующего ограждения либо наоборот - воплотить в новых воротах ваши уникальные идеи.

>200

дополнительных оттенков по палитрам RAL и DB

Тип панели
Базовые цвета

Базовые цвета сэндвич‑панелей

«АЛЮТЕХ» предлагает широкую цветовую палитру. При этом разные типы сэндвич-панелей окрашиваются в определенные базовые оттенки.

Микроволна S-гофр
Тиснение Woodgrain Тиснение Woodgrain
Белый (RAL 9016)
Коричневый (RAL 8014)
Серебристый металлик (RAL 9006)
Шоколадный (RAL 8017)
Серый антрацит (RAL 7016)
Зеленый мох (RAL 6005)
Синий (RAL 5010)
Пурпурно-красный (RAL 3004)
Слоновая кость (RAL 1015)
Антрацит (ADS703)
Черный (9005)
Графитовый серый (7024)
Сигнальный серый (7004)
Микроволна
Белый (RAL 9016)
Тиснение Woodgrain
Коричневый (RAL 8014)
Тиснение Woodgrain
Серебристый металлик (RAL 9006)
Тиснение Woodgrain
Шоколадный (RAL 8017)
Тиснение Woodgrain
Серый антрацит (RAL 7016)
Тиснение Woodgrain
Зеленый мох (RAL 6005)
Тиснение Woodgrain
Синий (RAL 5010)
Тиснение Woodgrain
Пурпурно-красный (RAL 3004)
Тиснение Woodgrain
Слоновая кость (RAL 1015)
Тиснение Woodgrain
Антрацит (ADS703)
Тиснение Woodgrain
S-гофр
Белый (RAL 9016)
Тиснение Woodgrain
Коричневый (RAL 8014)
Тиснение Woodgrain
Серебристый металлик (RAL 9006)
Тиснение Woodgrain
Шоколадный (RAL 8017)
Тиснение Woodgrain
Серый антрацит (RAL 7016)
Тиснение Woodgrain
Зеленый мох (RAL 6005)
Тиснение Woodgrain
Синий (RAL 5010)
Тиснение Woodgrain
Пурпурно-красный (RAL 3004)
Тиснение Woodgrain
Слоновая кость (RAL 1015)
Тиснение Woodgrain
Антрацит (ADS703)
Тиснение Woodgrain

Текстура woodgrain

Рельефное тиснение woodgrain визуально и тактильно имитирует древесину.

Заказать у официального представителя

Купите продукцию с доставкой, установкой и гарантией на официальном региональном сайте «АЛЮТЕХ».

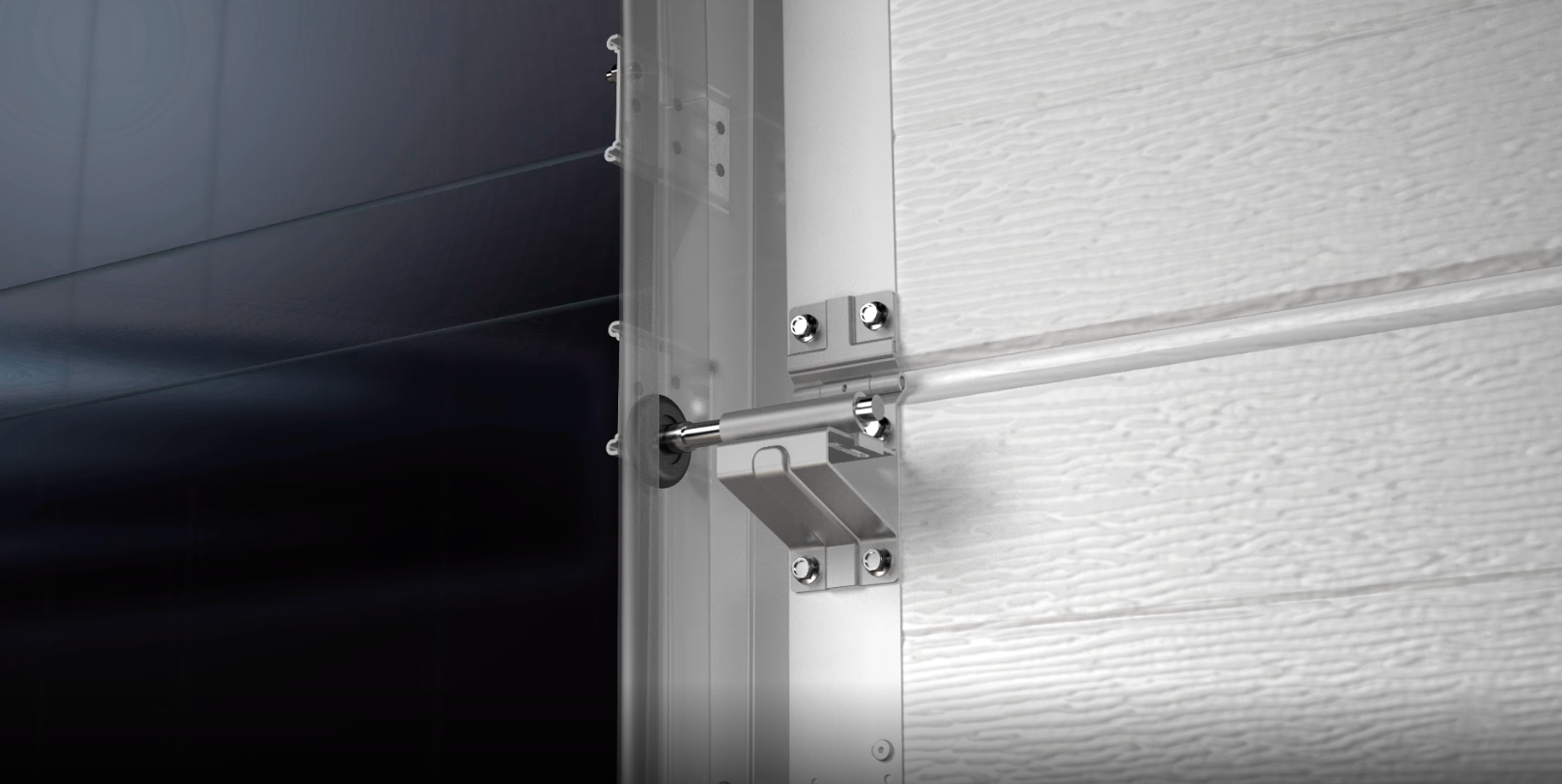

Безопасная эксплуатация
для персонала

На случай возникновения непредвиденных ситуаций в воротах предусмотрены системы безопасности. Это исключит вероятность травмирования персонала и повреждения транспорта.

Не позволит тяжелому секционному полотну упасть, если пружина выйдет из строя.

Благодаря отсутствию острых кромок сотрудники не повредят руки или униформу.

В случае обрыва троса специальные кронштейны заблокируют полотно и не дадут ему упасть.

Предотвращает защемление пальцев между панелями при открытии-закрытии ворот.

Максимум комфорта

Автоматические ворота ускоряют рабочие процессы и обеспечивают контроль доступа на объект. Предусмотренные в конструкции системы безопасности предотвращают травмирование сотрудников и повреждение транспорта.

IP65

высокий класс защиты привода от пыли и влаги

Ручное управление

Оптимально сбалансированные пружины обеспечат комфортное управление даже массивными конструкциями.

Ворота весом 700 кг
поднимаются с усилием
25 кг

Бесшумная работа

В промышленных воротах серии ProTrend используются ролики с подшипниками качения, которые обеспечивают плавное и бесшумное движение полотна.

Сохраняют тепло в любых климатических условиях

Конструкции серии ProTrend обеспечивают комфортную температуру в производственных и складских помещениях. Ворота из сэндвич-панелей толщиной 40 мм по теплоизоляции сопоставимы с кирпичной стеной толщиной 55 см.

tabs img

Защита от сквозняков и теплопотерь на объекте

Для обеспечения высокой тепло- и звукоизоляции по периметру ворот ProTrend устанавливаются морозостойкие EPDM-уплотнители с двумя эластичными лепестками. Они не впитывают влагу и сохраняют эластичность даже при низких температурах.

Контроль энергоэффективности

Со временем помещение дает усадку из-за перепадов температур и влажности. Это может привести к появлению щелей между полотном и стенами. Регулируемые кронштейны позволяют смещать положение роликов, чтобы между полотном и проемом не образовывались зазоры.

С заботой
об экологии

Ворота ProTrend имеют декларацию EPD, подтвержденную институтом IFT Rosenhein.

Производство соответствует требованиям в области безопасного и рационального использования природных ресурсов.
Сэндвич-панели безопасны для здоровья человека. При заполнении их внутреннего пространства используется не содержащий фреонов вспененный полиуретан.

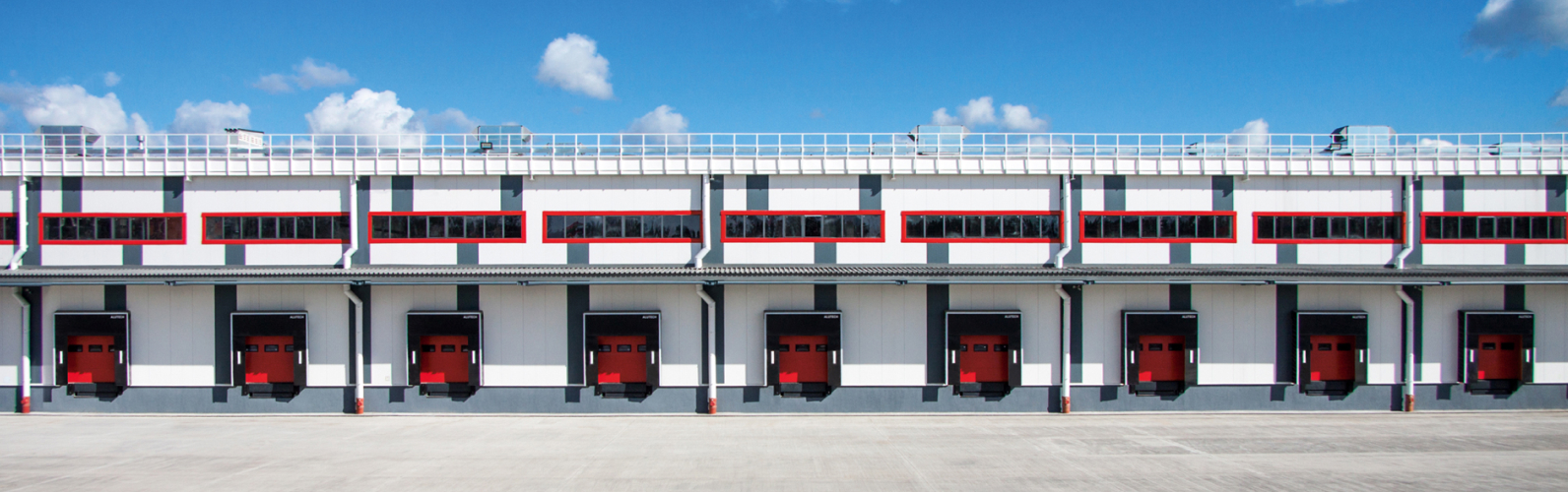

Выгодная инвестиция

Ворота ProTrend — это выгодное решение. Они работают бесперебойно и сохраняют свой внешний вид на протяжении всего срока службы.

Минимум 25 000 циклов подъема-опускания

«АЛЮТЕХ» предлагает ворота как с базовым (25 000 циклов), так и с увеличенным рабочим ресурсом пружин. Cо временем высокоинтенсивная эксплуатация ворот на объекте может привести к ускоренному износу торсионного механизма. «АЛЮТЕХ» предлагает увеличить ресурс пружин до 35 000 — 100 000 циклов. Это позволит продлить срок службы ворот и избежать дорогостоящего ремонта торсионного узла в дальнейшем.

Защита панели от вздутия

Ворота «АЛЮТЕХ»
Адгезионный лак обеспечивает отличное сцепление стальных листов с пеной. Это защищает сэндвич-панели от вздутия при нагреве на солнце.

Другие ворота без адгезионного лака
При нагреве на солнце стальные листы отделяются от пены и на поверхности панели образуются пузыри, которые сказываются на работоспособности ворот и ухудшают их внешний вид.

Для интенсивной эксплуатации

Оцинкованные элементы воротного полотна устойчивы к образованию ржавчины.

tabs img

Защита от расслоения

У сэндвич-панелей «АЛЮТЕХ» замкнутый контур. Наружный и внутренний стальные листы скреплены между собой вверху и внизу панели в замок, саморезы проходят через 4 слоя металла. Благодаря этому воротное полотно на долгие годы сохраняет свой первоначальный вид.

Качество под контролем 24/7

«АЛЮТЕХ» тщательно контролирует все производственные процессы и качество выпускаемой продукции. Автоматизация производства помогает исключить риск влияния человеческого фактора и, как следствие, появление брака.

Типы монтажа

Стандартный

Наиболее популярный вариант установки. Балансировочный механизм располагается над полотном ворот. Высота притолоки — не менее 410 мм.

Низкий

Применяется в помещениях с низкими потолками. Высота притолоки — не менее 230 мм для ворот без калитки и не менее 250 мм для ворот с калиткой.

Высокий с верхним расположением вала

Идеален для помещений с высокими потолками. Минимальная высота притолоки — 900 мм.

Высокий с низким расположением вала

Для помещений с высокими потолками. Минимальная высота притолоки составляет 1795 мм.

Вертикальный с верхним расположением вала

Для помещений с высокими потолками. Минимальная высота притолоки — высота ворот + 340 мм.

Вертикальный с нижним расположением вала

Для помещений с высокими потолками. Минимальная высота притолоки составляет 1795 мм.

Наклонный высокий с верхним расположением вала

Идеален для помещений с высокими потолками и наклонной крышей. Минимальная высота притолоки — 900 мм.

Наклонный высокий с нижним расположением вала

Идеален для помещений с высокими потолками и наклонной крышей. Минимальная высота притолоки — 1795 мм.

Наклонный низкий

Для помещений с низкими потолками и наклонной крышей. Высота притолоки — не менее 230 мм для ворот без калитки и не менее 250 мм для ворот с калиткой.

Наклонный

Для помещений с наклонной крышей. Минимальная высота притолоки — 490 мм.

Низкий с передним расположением вала

Идеальный вариант для помещений с низкими потолками и с небольшой перемычкой — от 250 мм.

Низкий с передним расположением вала, тип 2

Идеален для помещений с небольшой перемычкой: от 260 мм. Отсутствует свес полотна в проеме при полностью открытых воротах с навальным электроприводом.

Еще больше
функциональности

Промышленные ворота можно дополнить различными опциями и аксессуарами: ригельным замком, окнами и панорамными панелями, встроенной калиткой и пр.

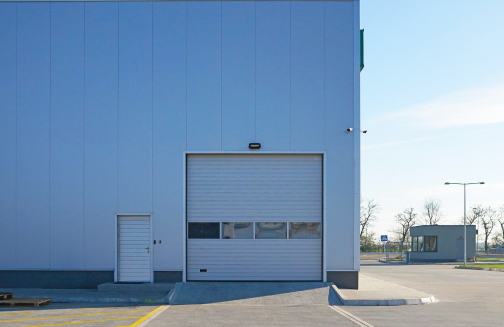

Боковая дверь

Производится из тех же панелей, что и ворота. Поэтому она гармонично впишется в фасад здания и придаст объекту завершенный вид.

Встроенная калитка

Обеспечивает дополнительный вход, экономя ресурс ворот: чтобы войти в помещение, не нужно будет поднимать полотно целиком.

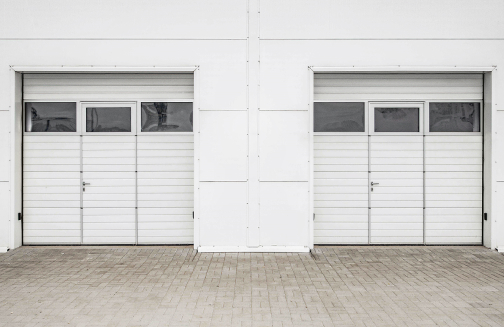

Окна, панорамные панели

Обеспечивают естественное освещение помещения. Широкий ассортимент вставок подчеркнет индивидуальный дизайн ворот.

Рассчитать стоимость

Подберите оптимальную комплектацию изделия и рассчитайте его примерную цену.

Полезные материалы и документы
Вопросы и ответы

Нужно ли заказывать термическое разделение угловых стоек и стены проема?

В секционных воротах «Алютех» предусмотрен скрытый монтаж угловых стоек и нащельника - данные элементы устанавливаются за проемом. Такая конструкция системы направляющих позволяет существенно улучшить теплоизоляционные свойства ворот благодаря отсутствию прямого контакта металлических элементов с воздушным пространством снаружи помещения. C холодным воздухом контактируют двухлепестковые морозостойкие полимерные уплотнители. Термическое разделение в данном случае не требуется.

Установленные за проемом угловые стойки
Установленные за проемом угловые стойки

Ряд производителей предлагает в качестве дополнительной опции термическое разделение рамы ворот и проема. Необходимость данной опции обусловлена конструкцией угловых стоек и нащельника, выступающих в проеме. В результате практически по всему периметру ворот образуется металлическое обрамление, которое непосредственно контактирует с воздухом снаружи и является проводником холода в помещение. Стоимость опции составляет 11-17% от стоимости изделий. При этом теплоизоляционные свойства ворот ряда конкурентов ниже на 20-30%, чем у ворот «Алютех» базовой комплектации.

Приобретая ворота «Алютех», потребители получают изделия с высокими теплоизоляционными характеристиками без дополнительных затрат.

Какие ручки можно установить на секционные ворота «АЛЮТЕХ»?

ГК «АЛЮТЕХ» предлагает широкий ассортимент ручек для секционных ворот. В зависимости от вида ворот, интенсивности и режима управления можно выбрать наиболее подходящий вариант.

Описание и изображение ручек, которые могут устанавливаться на секционные ворота «АЛЮТЕХ», приведены в таблице.

Таблица. Ручки для секционных ворот «АЛЮТЕХ»
Описаниеизделия Изображение ручки снаружной стороны ворот Изображение ручки свнутренней стороны ворот
Двусторонняя ручка-скоба для гаражных ворот Двусторонняя ручка-скоба для гаражных ворот Двусторонняя ручка-скоба для гаражных ворот
Двусторонняя ручка для промышленных ворот Двусторонняя ручка для промышленных ворот Двусторонняя ручка для промышленных ворот
Односторонняя универсальная ручка для секционных ворот Односторонняя универсальная ручка для секционных ворот С наружной стороны отсутствует

На что следует обратить особое внимание при монтаже встроенной в секционные ворота калитки?

Правильный монтаж калитки является залогом бесперебойной эксплуатации изделия на протяжении всего срока службы. При монтаже встроенной калитки следует руководствоваться инструкцией, содержащей детальное пошаговое описание процесса монтажа. Для обеспечения правильной установки калитки особое внимание нужно уделить следующим моментам.

Вертикальные направляющие должны быть установлены в одной плоскости. В данном случае немаловажна подготовка проема. На рис. 1а приведен пример подходящего проема. В проемы, схематично изображенные на рис. 1б и 1в, установка ворот с калиткой недопустима.

а) Проемы для  установки секционных ворот с калиткой: пригодный проем.
б) Проемы для  установки секционных ворот с калиткой: непригодные проемы
в) Проемы для  установки секционных ворот с калиткой: непригодные проемы.
Рис. 1. Проемы для установки секционных ворот с калиткой:
а) пригодный проем;
б, в) непригодные проемы.

Для правильного монтажа нижней калиточной секции следует установить опорный брусок под концевой профиль перпендикулярно центральной оси калитки. После этого нужно проверить горизонтальность установки строительным уровнем (рис.2).

Установка нижней  секции
Рис. 2. Установка нижней секции

Заменять транспортировочные скобы на калиточные петли необходимо только после установки всего полотна ворот. Замена элементов производится последовательно: от верхних к нижним (рис. 3).

Замена транспортировочных скоб на  калиточные петли
Рис. 3. Замена транспортировочных скоб на калиточные петли

После установки всех калиточных петель необходимо открыть калитку и снять дистанционные вставки (рис. 4)

Демонтаж дистанционных вставок
Рис. 4. Демонтаж дистанционных вставок

Крепление доводчика к сэндвич-панели производится через дистанционную шайбу. Это позволит повысить прочность крепления.

Крепление доводчика к сэндвич-панели
Рис. 5. Крепление доводчика к сэндвич-панели

Соблюдение указанных рекомендаций позволит обеспечить хорошую изоляцию помещения благодаря плотному прилеганию калитки к проему и правильное функционирование ворот в течение длительного времени.

Реализована ли в электроприводах AN-Motors разблокировка редуктора для перемещения полотна ворот вручную?

Во всех предлагаемых электромеханических приводах и шлагбауме предусмотрена ручная разблокировка редуктора, которая позволяет перемещать полотно ворот или стрелу вручную. В комплектах для автоматизации гаражных ворот серии ASG/KIT реализована как внутренняя, так внешняя разблокировка (с помощью троса). Привод ASI50 для автоматизации промышленных ворот дополнительно оснащен узлом аварийного ручного управления с помощью цепи. Подробно о правилах пользования разблокировкой можно ознакомиться в инструкциях на изделия.
