Панорамные ворота серии ALUPRO

Обеспечивают максимум естественного света и комфортный микроклимат в помещениях. Ворота AluPro устойчивы к коррозии, долговечны и функциональны

Обеспечивают максимум естественного света и комфортный микроклимат в помещениях. Ворота AluPro устойчивы к коррозии, долговечны и функциональны

Устойчивость к деформациям

Благодаря панорамной панели толщиной 45 мм конструкции AluPro прочны и долговечны. Они оптимальны для установки на объектах с высокой интенсивностью эксплуатации ворот.

Защита от коррозии

Алюминиевые панорамные панели и выполненные из нержавеющей стали комплектующие (роликовые кронштейны и промежуточные петли) не подвержены коррозии. Ворота в течение долгого времени сохраняют свой первозданный внешний вид.

Многообразие вариантов исполнения

Полотно ворот AluPro может состоять только из панорамных панелей или из их комбинации с сэндвич-панелями. Второй вариант наиболее практичен для регионов с частыми проливными дождями.

Тип воротного полотна

АЛП
АЛПC (S-гофр)
АЛПС (Микроволна)

Полотно целиком состоит их панорамных панелей.

Вариант полотна с нижней частью в виде сэндвич-панели с рисунком «S-гофр» — на каждой секции несколько полос. Благодаря их частоте и симметричному расположению стыки панелей в собранном виде практически незаметны.

Вариант полотна с нижней частью в виде сэндвич-панели с рисунком «микроволна». Внешне панель напоминает доску для ручной стирки. Это очень практичное решение, так как оно позволяет скрывать мелкие повреждения лакокрасочного покрытия, сохраняя эстетичный внешний вид ворот долгие годы.

Базовые цвета

АЛП
АЛПС
Слоновая кость, близкий к RAL 1015
Пурпурно-красный, близкий к RAL 3004
Синий, близкий к RAL 5010
Зеленый мох, близкий к RAL 6005
Серый антрацит, близкий к RAL 7016
Коричневый, близкий к RAL 8014
Шоколадный, близкий к RAL 8017
Серебристый металлик, близкий к RAL 9006
Белый, близкий к RAL 9016
>200

дополнительных оттенков по палитрам RAL и DB

Слоновая кость, близкий к RAL 1015
Пурпурно-красный, близкий к RAL 3004
Синий, близкий к RAL 5010
Зеленый мох, близкий к RAL 6005
Серый антрацит, близкий к RAL 7016
Коричневый, близкий к RAL 8014
Шоколадный, близкий к RAL 8017
Серебристый металлик, близкий к RAL 9006
Белый, близкий к RAL 9016
>200

дополнительных оттенков по палитрам RAL и DB

Тонированное остекление

АЛП
АЛПС (Микроволна)
АЛПС (S-гофр)
Opal (белый)
Grey (серый)
Opal (белый)
Grey (серый)
Opal (белый)
Grey (серый)

Минеральное остекление

АЛП
Grey (серый)
Bronze (коричневый)
Clear (прозрачный)
Тип воротного полотна
Базовые цвета
Тонированное остекление
Минеральное остекление

Базовые цвета панорамных панелей

«АЛЮТЕХ» предлагает широкую цветовую палитру. При этом разные типы панелей окрашиваются в определенные базовые оттенки.

Ворота с двойным остеклением 26 мм Ворота одинарным остеклением 3 мм Ворота с композитным заполнением 26 мм Ворота с композитными вставками 3 мм
Белый (RAL 9016)
Коричневый (RAL 8014)
Серебристый металлик (RAL 9006)
Шоколадный (RAL 8017)
Серый антрацит (RAL 7016)
Зеленый мох (RAL 6005)
Синий (RAL 5010)
Пурпурно-красный (RAL 3004)
Слоновая кость (RAL 1015)
(Анодация) серебристый (A00-D6)
Ворота с двойным остеклением 26 мм
Белый (RAL 9016)
Коричневый (RAL 8014)
Серебристый металлик (RAL 9006)
Шоколадный (RAL 8017)
Серый антрацит (RAL 7016)
Зеленый мох (RAL 6005)
Синий (RAL 5010)
Пурпурно-красный (RAL 3004)
Слоновая кость (RAL 1015)
(Анодация) серебристый (A00-D6)
Ворота одинарным остеклением 3 мм
Белый (RAL 9016)
Коричневый (RAL 8014)
Серебристый металлик (RAL 9006)
Шоколадный (RAL 8017)
Серый антрацит (RAL 7016)
Зеленый мох (RAL 6005)
Синий (RAL 5010)
Пурпурно-красный (RAL 3004)
Слоновая кость (RAL 1015)
(Анодация) серебристый (A00-D6)
Ворота с композитным заполнением 26 мм
Белый (RAL 9016)
Коричневый (RAL 8014)
Серебристый металлик (RAL 9006)
Шоколадный (RAL 8017)
Серый антрацит (RAL 7016)
Зеленый мох (RAL 6005)
Синий (RAL 5010)
Пурпурно-красный (RAL 3004)
Слоновая кость (RAL 1015)
(Анодация) серебристый (A00-D6)

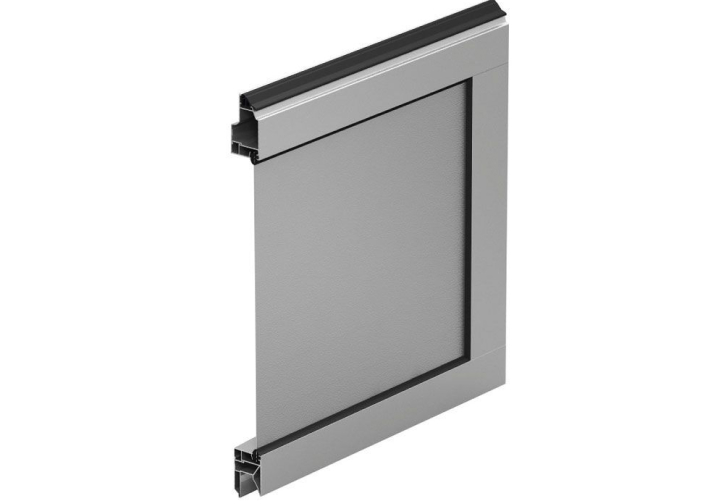

Ворота с композитными вставками 3 мм
Белый (RAL 9016)
Коричневый (RAL 8014)
Серебристый металлик (RAL 9006)
Шоколадный (RAL 8017)
Серый антрацит (RAL 7016)
Зеленый мох (RAL 6005)
Синий (RAL 5010)
Пурпурно-красный (RAL 3004)
Слоновая кость (RAL 1015)
(Анодация) серебристый (A00-D6)

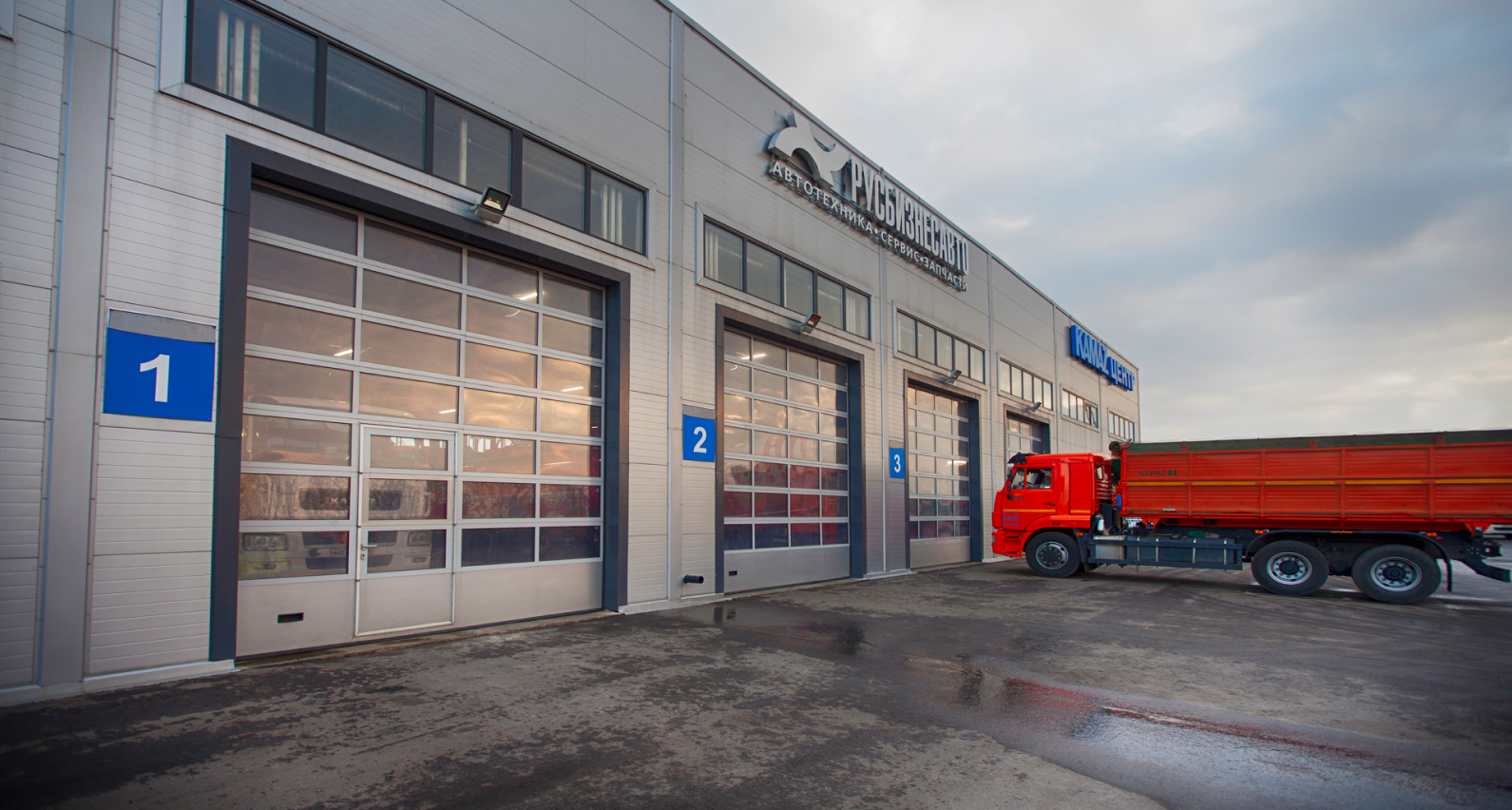

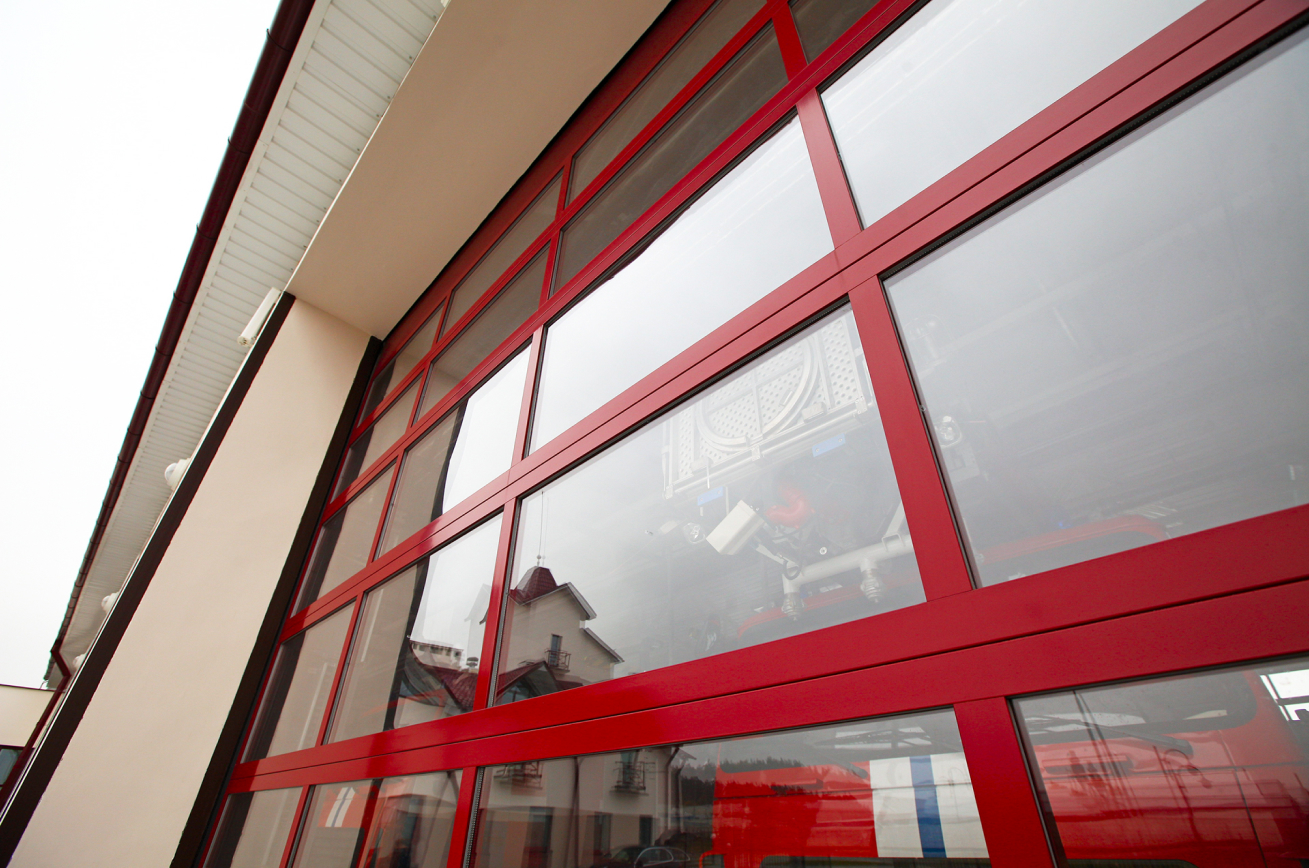

Панорамные ворота AluPro со сплошным остеклением

Панорамные ворота со сплошным остеклением устанавливаются на проемах шириной до 3000 мм. Благодаря цельному остеклению такие конструкции максимально прозрачны и способны наполнить помещения естественным светом. Ворота AluPro отлично подойдут для магазинов и автосалонов, так как позволяют выгодно демонстрировать продукцию 24 часа в сутки.

Ворота шириной до 3000 мм выпускают без импоста.

Ворота шириной до 5000 мм могут выпускаться с одним импостом.

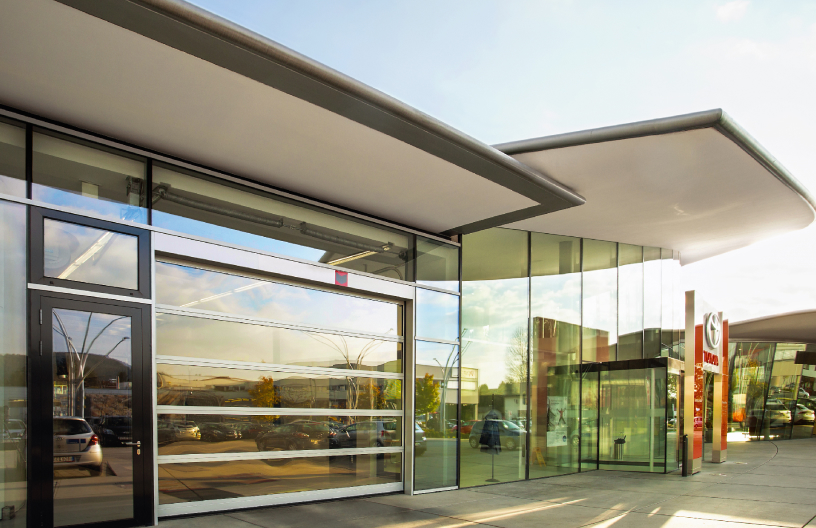

Минеральное фасадное остекление

Знакомая конструкция

При производстве ворот с фасадным остеклением применяется стандартная конструкция панорамных ворот серии AluPro (АЛП), где поверх алюминиевых профилей установлено минеральное, термически закаленное и безопасное стекло толщиной 6,00 мм.

6,00 мм

безопасное термически обработанное стекло

Идеальное сочетание с фасадом

Отличием данных ворот является отсутствие видимого алюминиевого профиля, благодаря чему создается ощущение единого монолитного застекленного пространства.

Такие ворота идеально вписываются в архитектуру современных зданий и сочетаются со структурными, цельностеклянными фасадами.

Варианты исполнения

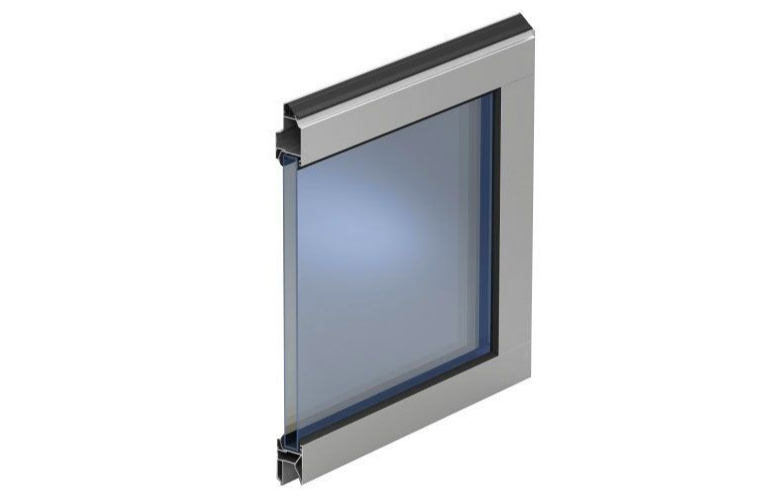

Двойное остекление 26 ммИспользуется стойкий к ударам SAN-пластик с максимальной прозрачностью.Одинарное остекление 3 ммИспользуется современный ударопрочный SAN-пластик с максимальной прозрачностью.Композитная алюминиевая панель 26 ммПанель выпускается из двух алюминиевых листов с тиснением stucco и заполняется полистиролом.Композитная алюминиевая панель 3 ммПанель выпускается из двух алюминиевых листов без тиснения и заполняется полиэтиленом под высоким давлением.Решетчатое заполнение 4 ммСтальная тянутая решетка — востребованное решение для объектов, помещения которых необходимо постоянно проветривать. Поперечное сечение вентиляционных прорезей — 58%.Светло-серое минеральное фасадное остекление 6 мм PLANIBEL GREYОкрашенное в массе светло-серое флоат-стекло с улучшенной солнцезащитой (светопропускание (LT) -44%, отражение света снаружи (LR) – 5%, солнечный фактор (SF) – 58%)Бронзовое минеральное фасадное остекление 6 мм PLANIBEL BRONZEОкрашенное в массе бронзовое флоат-стекло с улучшенной солнцезащитой (светопропускание (LT) -51%, отражение света снаружи (LR) – 6%, солнечный фактор (SF) – 61%).Прозрачное минеральное фасадное остекление 6 мм STOPSOL PHOENIX CLEARПрозрачное солнцезащитное стекло с эффектной зеркальной серебристой поверхностью (светопропускание (LT) -59%, отражение света снаружи (LR) – 34 %, солнечный фактор (SF) – 47%)

Используется стойкий к ударам SAN-пластик с максимальной прозрачностью.

Используется современный ударопрочный SAN-пластик с максимальной прозрачностью.

Панель выпускается из двух алюминиевых листов с тиснением stucco и заполняется полистиролом.

Панель выпускается из двух алюминиевых листов без тиснения и заполняется полиэтиленом под высоким давлением.

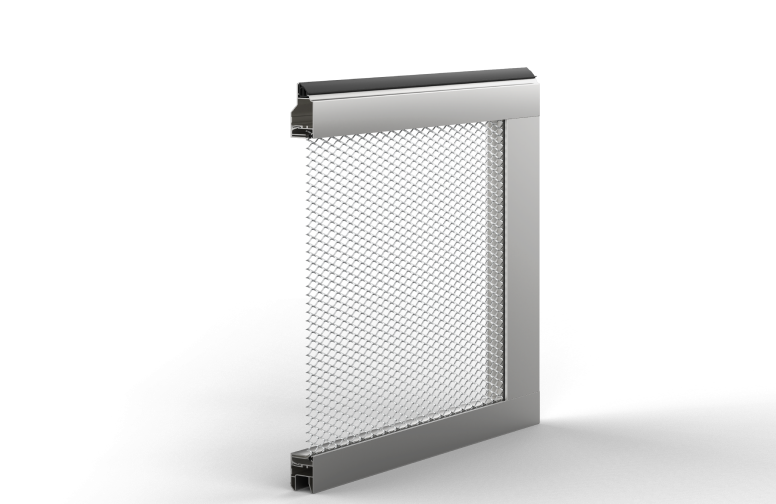

Стальная тянутая решетка — востребованное решение для объектов, помещения которых необходимо постоянно проветривать. Поперечное сечение вентиляционных прорезей — 58%.

Окрашенное в массе светло-серое флоат-стекло с улучшенной солнцезащитой (светопропускание (LT) -44%, отражение света снаружи (LR) – 5%, солнечный фактор (SF) – 58%)

Окрашенное в массе бронзовое флоат-стекло с улучшенной солнцезащитой (светопропускание (LT) -51%, отражение света снаружи (LR) – 6%, солнечный фактор (SF) – 61%)

Прозрачное солнцезащитное стекло с эффектной зеркальной серебристой поверхностью (светопропускание (LT) -59%, отражение света снаружи (LR) – 34 %, солнечный фактор (SF) – 47%)

Заказать у официального представителя

Купите продукцию с доставкой, установкой и гарантией на официальном региональном сайте «АЛЮТЕХ».

Безопасная эксплуатация
для персонала

Панорамные ворота серии AluPro соответствуют стандартам EN 12604, EN 12453, EN 12424, EN 12425, EN 12426.

Максимум комфорта

Автоматизированные ворота являются оптимальным решением для торговых центров и автосалонов: с помощью электропривода легко управлять даже массивными конструкциями.

IP65

высокий класс защиты привода от пыли и влаги

Ручное управление

Оптимально сбалансированные торсионные пружины обеспечивают удобное управление воротами большой площади.

Ворота весом 700 кг
поднимаются с усилием
15 кг

Бесшумная работа

В панорамных воротах AluPro используются ролики с подшипниками качения, которые обеспечивают плавный и бесшумный ход полотна.

видео

Экономия на отоплении в холодное время года

Для улучшения герметичности и теплоизоляции по периметру ворот AluPro устанавливаются морозостойкие EPDM-уплотнители с двумя эластичными лепестками. Уплотнитель EPDM не впитывает влагу и быстро восстанавливает свою форму после нагрузки.

Контроль энергоэффективности

Со временем здание может давать усадку из-за перепадов температур и влажности. Это может привести к появлению щелей между воротами и стенами. Регулируемые кронштейны позволят смещать положение роликов, чтобы между полотном и проемом не образовывались зазоры.

Выбирая ворота «АЛЮТЕХ»,
вы заботитесь об экологии

Ворота AluPro имеют декларацию EPD, подтвержденную институтом IFT Rosenhein.

Производство панорамных ворот соответствует международным требования в области безопасного и рационального использования природных ресурсов.

25 000 циклов — минимальный ресурс

Со временем высокоинтенсивная эксплуатация ворот на объекте может привести к ускоренному износу торсионного механизма. «АЛЮТЕХ» предлагает увеличить ресурс пружин до 35 000 — 100 000 циклов. Это позволит продлить срок службы ворот и избежать дорогостоящего ремонта торсионного узла в дальнейшем.

Защита от коррозии

Панорамные панели ворот из алюминия и комплектующие из нержавеющей стали не подвержены разрушительному воздействию неблагоприятных факторов окружающей среды. В результате ворота сохраняют функциональность на протяжении всего периода эксплуатации.

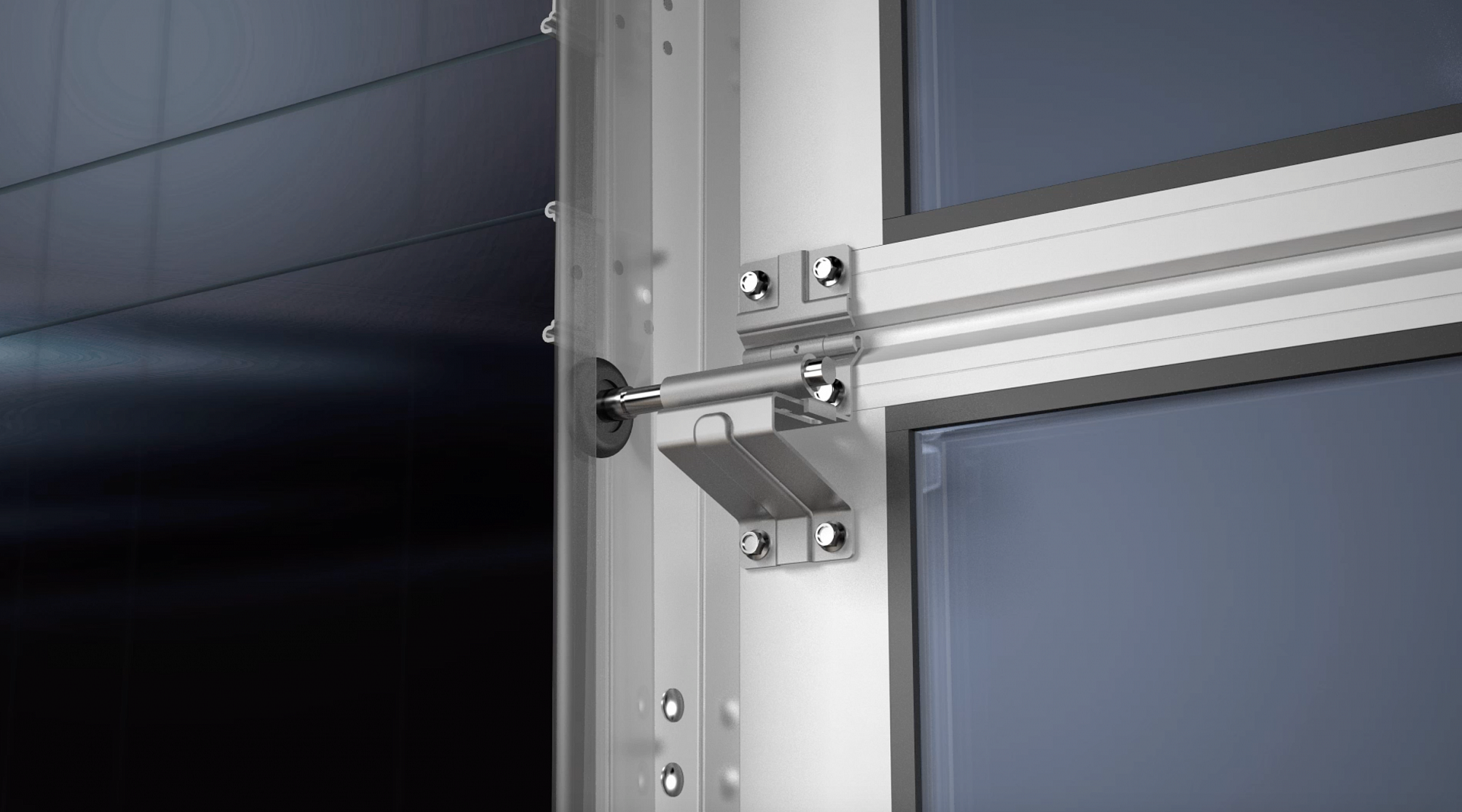

Защита от перекосов и провисания петель

Петли конструкции «гнутый лист» обеспечивают воротам AluPro дополнительную прочность: жесткое соединение гарантирует сохранение правильной геометрии полотна.

Простой и быстрый ремонт

В случае повреждения остекления его можно легко и быстро заменить. Для этого не нужно демонтировать ворота, достаточно при помощи съемных штапиков заменить поврежденную секцию.

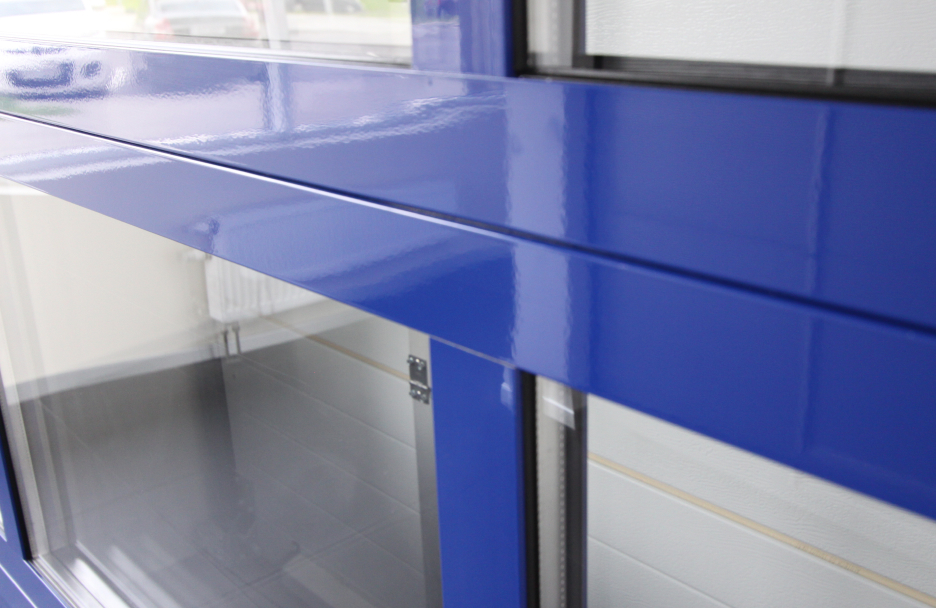

Качественное лакокрасочное покрытие панорамных секций

Покраска выполняется в заводских условиях на специализированном оборудовании в соответствии с требованиями мировых стандартов (сертификат Qualicoat).

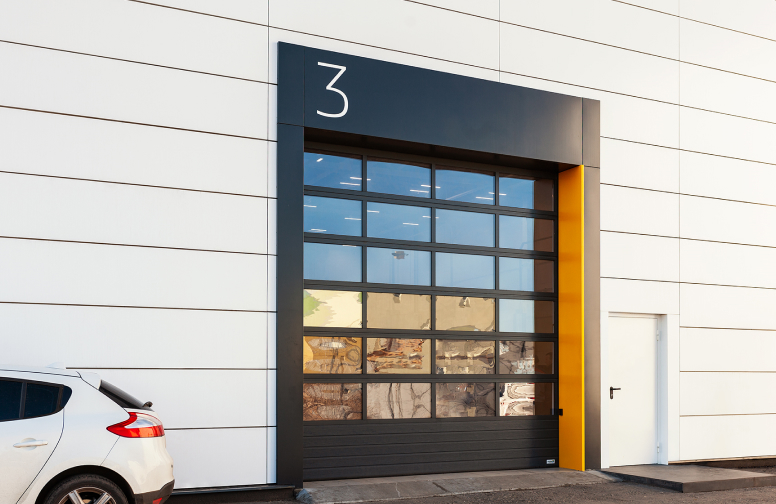

Первичный алюминий

При производстве алюминиевых профилей используется только первичный алюминий без примесей. Это делает ворота прочными и менее подверженными деформации при интенсивной эксплуатации.

Типы монтажа

Стандартный

Наиболее популярный вариант установки. Балансировочный механизм располагается над полотном ворот. Высота притолоки — не менее 410 мм.

Низкий

Применяется в помещениях с низкими потолками. Высота притолоки — не менее 230 мм для ворот без калитки и не менее 250 мм для ворот с калиткой.

Высокий с верхним расположением вала

Идеален для помещений с высокими потолками. Минимальная высота притолоки — 900 мм.

Высокий с низким расположением вала

Для помещений с высокими потолками. Минимальная высота притолоки составляет 1795 мм.

Вертикальный с верхним расположением вала

Для помещений с высокими потолками. Минимальная высота притолоки — высота ворот + 340 мм.

Вертикальный с нижним расположением вала

Для помещений с высокими потолками. Минимальная высота притолоки составляет 1795 мм.

Наклонный высокий с верхним расположением вала

Идеален для помещений с высокими потолками и наклонной крышей. Минимальная высота притолоки — 900 мм.

Наклонный высокий с нижним расположением вала

Идеален для помещений с высокими потолками и наклонной крышей. Минимальная высота притолоки — 1795 мм.

Наклонный низкий

Для помещений с низкими потолками и наклонной крышей. Высота притолоки — не менее 230 мм для ворот без калитки и не менее 250 мм для ворот с калиткой.

Наклонный

Для помещений с наклонной крышей. Минимальная высота притолоки — 490 мм.

Низкий с передним расположением вала

Идеальный вариант для помещений с низкими потолками и с небольшой перемычкой — от 250 мм.

Низкий с передним расположением вала, тип 2

Идеален для помещений с небольшой перемычкой: от 260 мм. Отсутствует свес полотна в проеме при полностью открытых воротах с навальным электроприводом.

Еще больше
функциональности

Панорамные ворота можно дополнить различными опциями и аксессуарами: ригельным замком, боковой дверью, встроенной калиткой и пр.

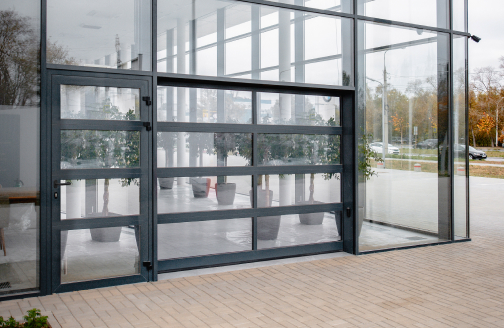

Боковая дверь

Производится из тех же панорамных панелей, что и ворота, поэтому она гармонично впишется в фасад здания.

Встроенная калитка

Обеспечивает дополнительный вход, экономя ресурс ворот: чтобы войти в помещение, не нужно будет поднимать полотно целиком.

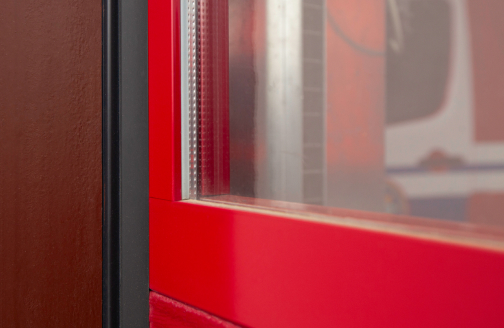

Защита от царапин

Дополнительная защита стеклопакета от царапин — SAN-пластик со специальным антиабразивным покрытием.

Рассчитать стоимость

Подберите оптимальную комплектацию изделия и рассчитайте его примерную цену.

Полезные материалы и документы
Вопросы и ответы

Нужно ли заказывать термическое разделение угловых стоек и стены проема?

В секционных воротах «Алютех» предусмотрен скрытый монтаж угловых стоек и нащельника - данные элементы устанавливаются за проемом. Такая конструкция системы направляющих позволяет существенно улучшить теплоизоляционные свойства ворот благодаря отсутствию прямого контакта металлических элементов с воздушным пространством снаружи помещения. C холодным воздухом контактируют двухлепестковые морозостойкие полимерные уплотнители. Термическое разделение в данном случае не требуется.

Установленные за проемом угловые стойки
Установленные за проемом угловые стойки

Ряд производителей предлагает в качестве дополнительной опции термическое разделение рамы ворот и проема. Необходимость данной опции обусловлена конструкцией угловых стоек и нащельника, выступающих в проеме. В результате практически по всему периметру ворот образуется металлическое обрамление, которое непосредственно контактирует с воздухом снаружи и является проводником холода в помещение. Стоимость опции составляет 11-17% от стоимости изделий. При этом теплоизоляционные свойства ворот ряда конкурентов ниже на 20-30%, чем у ворот «Алютех» базовой комплектации.

Приобретая ворота «Алютех», потребители получают изделия с высокими теплоизоляционными характеристиками без дополнительных затрат.

Какие ручки можно установить на секционные ворота «АЛЮТЕХ»?

ГК «АЛЮТЕХ» предлагает широкий ассортимент ручек для секционных ворот. В зависимости от вида ворот, интенсивности и режима управления можно выбрать наиболее подходящий вариант.

Описание и изображение ручек, которые могут устанавливаться на секционные ворота «АЛЮТЕХ», приведены в таблице.

Таблица. Ручки для секционных ворот «АЛЮТЕХ»
Описаниеизделия Изображение ручки снаружной стороны ворот Изображение ручки свнутренней стороны ворот
Двусторонняя ручка-скоба для гаражных ворот Двусторонняя ручка-скоба для гаражных ворот Двусторонняя ручка-скоба для гаражных ворот
Двусторонняя ручка для промышленных ворот Двусторонняя ручка для промышленных ворот Двусторонняя ручка для промышленных ворот
Односторонняя универсальная ручка для секционных ворот Односторонняя универсальная ручка для секционных ворот С наружной стороны отсутствует

На что следует обратить особое внимание при монтаже встроенной в секционные ворота калитки?

Правильный монтаж калитки является залогом бесперебойной эксплуатации изделия на протяжении всего срока службы. При монтаже встроенной калитки следует руководствоваться инструкцией, содержащей детальное пошаговое описание процесса монтажа. Для обеспечения правильной установки калитки особое внимание нужно уделить следующим моментам.

Вертикальные направляющие должны быть установлены в одной плоскости. В данном случае немаловажна подготовка проема. На рис. 1а приведен пример подходящего проема. В проемы, схематично изображенные на рис. 1б и 1в, установка ворот с калиткой недопустима.

а) Проемы для  установки секционных ворот с калиткой: пригодный проем.
б) Проемы для  установки секционных ворот с калиткой: непригодные проемы
в) Проемы для  установки секционных ворот с калиткой: непригодные проемы.
Рис. 1. Проемы для установки секционных ворот с калиткой:
а) пригодный проем;
б, в) непригодные проемы.

Для правильного монтажа нижней калиточной секции следует установить опорный брусок под концевой профиль перпендикулярно центральной оси калитки. После этого нужно проверить горизонтальность установки строительным уровнем (рис.2).

Установка нижней  секции
Рис. 2. Установка нижней секции

Заменять транспортировочные скобы на калиточные петли необходимо только после установки всего полотна ворот. Замена элементов производится последовательно: от верхних к нижним (рис. 3).

Замена транспортировочных скоб на  калиточные петли
Рис. 3. Замена транспортировочных скоб на калиточные петли

После установки всех калиточных петель необходимо открыть калитку и снять дистанционные вставки (рис. 4)

Демонтаж дистанционных вставок
Рис. 4. Демонтаж дистанционных вставок

Крепление доводчика к сэндвич-панели производится через дистанционную шайбу. Это позволит повысить прочность крепления.

Крепление доводчика к сэндвич-панели
Рис. 5. Крепление доводчика к сэндвич-панели

Соблюдение указанных рекомендаций позволит обеспечить хорошую изоляцию помещения благодаря плотному прилеганию калитки к проему и правильное функционирование ворот в течение длительного времени.

Реализована ли в электроприводах AN-Motors разблокировка редуктора для перемещения полотна ворот вручную?

Во всех предлагаемых электромеханических приводах и шлагбауме предусмотрена ручная разблокировка редуктора, которая позволяет перемещать полотно ворот или стрелу вручную. В комплектах для автоматизации гаражных ворот серии ASG/KIT реализована как внутренняя, так внешняя разблокировка (с помощью троса). Привод ASI50 для автоматизации промышленных ворот дополнительно оснащен узлом аварийного ручного управления с помощью цепи. Подробно о правилах пользования разблокировкой можно ознакомиться в инструкциях на изделия.
