Автоматика для распашных ворот AN-Motors ASW

Надежное решение со стандартным набором функций. Подходит для ворот с весом створки до 400 кг и шириной створки до 3 м.

Надежное решение со стандартным набором функций. Подходит для ворот с весом створки до 400 кг и шириной створки до 3 м.

Выберите официального партнера «АЛЮТЕХ» в своем городе

Удобное решение для вашего объекта

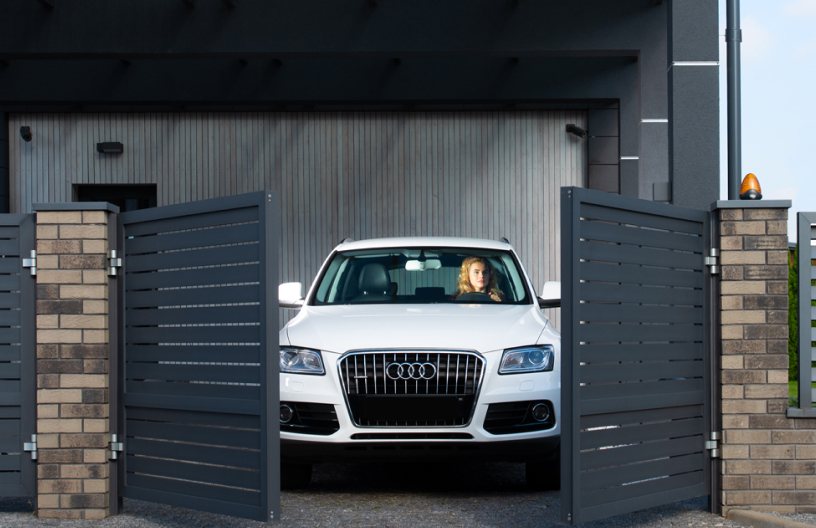

Приводы AN-Motors ASW позволяют открывать створки распашных ворот как наружу, так и во двор.

Максимальный угол открытия
120°

Оцените удобство
автоматического управления

Используя автоматику AN-Motors с понятной системой настройки и управления, можно добиться максимального комфорта при эксплуатации распашных ворот.

Равномерная нагрузка на привод

Благодаря цилиндрической передаче редуктора нагрузка на привод распределяется равномерно. Это позволяет увеличить эксплуатационный ресурс автоматики.

Ударопрочная конструкция

Корпус привода выполнен из ударопрочного пластика. Таким образом, ходовая часть надёжно защищена от механических воздействий. Герметичные кабельные вводы исключают попадание пыли и влаги.

Простое и безопасное использование

Функционал и конструктивные решения автоматики AN-Motors ASW обеспечивают надёжную и безопасную работу привода на протяжении всего срока эксплуатации.

Защита от скачков напряжения

Привод AN-Motors ASW работает в диапазоне напряжения от 200 до 250 В.

Автоблокировка привода

При отключении электричества привод автоматически заблокируется, поэтому посторонним будет сложно проникнуть на территорию объекта. Для открытия ворот в таких ситуациях используется специальный ключ, который входит в комплект.

Обнаружение препятствия

При соприкосновении с препятствием ворота остановятся, а затем — плавно откроются, защитив персонал от травм, а имущество — от серьёзных повреждений.

Фотоэлементы

Благодаря фотоэлементам снижается риск травмирования людей и повреждения имущества. При обнаружении препятствия на пути движения створки ворота остановятся.

Сигнальная лампа

Устройство привлекает внимание к движущемуся транспортному средству, снижая тем самым вероятность аварии.

Подбор привода
AN-Motors ASW

Рычажный привод AN-Motors ASW4000 — идеальное решение для средних и тяжелых по весу ворот со средней интенсивностью эксплуатации.

Технические характеристики
Условия эксплуатации
120 ВтПотребляемая мощность
-20ºС …+65ºСДиапазон рабочих температур
230 ВПитание электродвигателя
наружу/во дворОткрытие
Время работы
25%Максимальная интенсивность использования
не менее 50 000 цикловРесурс
Размеры и вес
400 кгМаксимальный вес створки
4 мМаксимальная ширина створки
120°Градус открытия
Класс защиты
200-250 ВЗащита от скачков напряжения
IP54Степень защиты
24 месГарантийный срок
Функции
нетКонцевые выключатели
нетПодключение дворового освещения
естьАвтозакрытие ворот
естьФункция определения препятствия
нетСигнализирующая подсветка
естьБлокировка ворот при отключении электричества

Что входит
в комплект поставки?

Привода

Компактное устройство с простым интерфейсом настроек и расширенным функционалом.

Блок управления

Обеспечивает удобное управление приводом и позволяет настроить необходимые функции.

Два ключа разблокировки

Позволяют разблокировать привод и вручную открыть ворота.

Монтажный набор

Предназначен для установки и закрепления привода.

Руководство по монтажу и эксплуатации

Поможет разобраться в работе устройства и правильно его установить.

С приводами AN-Motors
также покупают

Установка дополнительных устройств позволит расширить функционал автоматики, а также сделать эксплуатацию ворот еще более безопасной.

Полезные материалы и документы
Вопросы и ответы

Можно ли смонтировать дистанционное управление воротной, роллетной автоматики и освещения без дополнительных ремонтных работ?



В силу различных причин необходимость в дистанционном управлении рольставнями, воротами и освещением возникает иногда после завершения ремонта в доме либо на придомовой территории. Естественно, что опять штробить стены и поднимать плитку во дворе для прокладки кабелей, а затем делать повторный ремонт – не лучший вариант. Именно для таких случаев незаменимыми являются устройства серии TAG производства компании Nice: миниатюрные передатчики и блоки управления со встроенным радиоуправлением.

В частности, миниатюрный передатчик TTX4 монтируется в уже существующий монтажный «стакан», питается от сети и позволяет передавать команды управления практически для всех автоматических устройств (общим количеством до четырех). Например, Вы можете разместить этот передатчик рядом с домофоном и управлять воротами и калиткой, не выходя на улицу и не тратя времени на поиски пульта дистанционного управления, либо установить в промышленной зоне в любом удобном месте пост управления воротами (шлагбаумом).



Миниатюрный блок управления TT2N со встроенным радиоприемником применяется, как правило, для управления рольставнями. По аналогии с другими устройствами серии TAG, TT2N монтируется в монтажный «стакан» и питается от сети 230 В.

Миниатюрный блок управления TT2L монтируется по схеме, описанной выше, и предназначен для управления осветительными приборами из нескольких точек. В блок также встроены два таймера для автоматического включения и выключения осветительных устройств.

Миниатюрные устройства TTX4, TT2N и TT2L полностью совместимы с пультами ДУ серий NiceWay, Flo, Very, Flor и идеально подходят для дистанционного управления автоматическими системами без проведения ремонтных работ.

Как подключить фотоэлементы FT210 к шлагбаумам серий Wil, Signo?

1. Схема подключения приемного фотоэлемента (Rx) FT210 к блоку управления шлагбаумом Signo. 2. Схема подключения приемного фотоэлемента (Rx) FT210 к блоку управления шлагбаумом Wil.

Как подключить светофор Control 314 к блоку управления Control 144 и настроить его?

Перед началом настройки функций светофора осуществите подключение электропривода Dynamic127. Для настройки его основных функций воспользуйтесь соответствующими указаниями, изложенными в "Руководстве по запуску в эксплуатацию и подключению Control 144" (далее Руководство).

Для обеспечения управления проездом ("traffic control") при помощи Control 314 следуйте нижеприведенной инструкции:

  1. Подключите Control 314 (арт. № 8 050 158) согласно Руководству (пункт 8.4, рис. 25 и пункт 8.5.2, рис. 28);

  2. Подключите дополнительные кнопки (или кодовое устройство) по схеме подключения дополнительных устройств (рис. 25). Кнопка S31 (на въезд) подключается к колодке Х5а, а кнопка S30 (на выезд) - на колодку Х5с блока Control 314;

  3. Активируйте функцию "фотобарьер" после подключения дополнительных устройств;

  4. Произведите программирование функции "автоматический таймер", как описано в Руководстве (уровень 3);

  5. Осуществите программирование режима "traffic control" согласно уровню 8 меню 5 Руководства;

Для организации дистанционного управления проездом воспользуйтесь приемником Digital 163 и пультом ДУ Digital 302, запрограммировав его согласно пункту 7 ("программирование дистанционного управления") Руководства. При этом одна кнопка пульта ДУ будет отвечать за сигнал светофора "въезд", а другая - за "выезд".

Как подключить кнопочную станцию ORION к приводу SUMO?

Для подключения кнопочной станции ORION произведите соединение проводов соответствующего цвета к клеммам блока управления Mindy A924.

Как ...

  1. ... запрограммировать режим калитки на блоке Mindy A60?

    1. Переключите DIP-переключатель № 12 в положение ON.

    2. Нажмите и отпустите кнопку на приёмнике SMXI: светодиод приемника вспыхнет.

    1. В течение последующих 10 секунд нажмите правую кнопку передатчика и удерживайте ее нажатой 3 секунды.

    2. Если процедура выполнена правильно, светодиод приемника вспыхнет 3 раза.

    3. В случае ошибки повторите всю процедуру заново.

  2. ... запрограммировать второй канал (кнопку) пульта ДУ на приемник привода SP6000?

    1. Нажмите и отпустите кнопку на приемнике SMXI: светодиод приемника вспыхнет.

    2. В течение последующих 10 секунд нажмите правую кнопку передатчика и удерживайте ее нажатой 3 секунды.

    3. Если процедура выполнена правильно, светодиод приемника вспыхнет 3 раза.

    4. В случае ошибки повторите всю процедуру заново.

  3. ... удалить все передатчики из памяти приемника SMXI?

    1. Нажмите и удерживайте кнопку приемника.

    2. Дождитесь, когда загорится и затем погаснет светодиод, после чего последуют короткие вспышки. Во время 3-й вспышки отпустите кнопку.

    3. Если процедура выполнена правильно, то через короткий промежуток времени светодиод приемника вспыхнет 5 раз.

    4. В случае ошибки повторите всю процедуру заново.

  4. ... перенести информацию с одного пульта ДУ FLO2R на другой, не пользуясь приемником?
    Информация с данными по идентификации с одного пульта на другой производится в пределах досягаемости приемника. Передатчик (пульт ДУ), кодовый номер которого уже введен в память, назовем "ДЕЙСТВУЮЩИЙ". Передатчик, кодовый номер которого необходимо ввести в память, назовем "НОВЫЙ".

    1. Положите перед собой "ДЕЙСТВУЮЩИЙ" и "НОВЫЙ" передатчики.

    2. Нажмите любую кнопку "НОВОГО" передатчика и удерживайте в таком положении не менее 5 секунд. Отпустите кнопку.

    3. Нажмите запрограммированную кнопку "ДЕЙСТВУЮЩЕГО" передатчика 3 раза с интервалом в 1 секунду.

    4. Нажмите противоположную программируемой кнопку "НОВОГО" передатчика и удерживайте ее в течение 3-х секунд.

    5. Отпустите кнопку: кодовый номер "НОВОГО" передатчика введен. Можете повторить эту процедуру с другим передатчиком.

      Внимание! Данная операция может ввести кодовый номер в любой приемник, находящийся в пределах досягаемости и распознавший кодовый номер передатчика. Перед программированием отключите другие приемники, чтобы кодовый номер "НОВОГО" передатчика не был записан другими приемниками.

  5. ... очистить память с радиоприемников FLOXIR, FLOX1R?

    1. Нажмите и удерживайте кнопку на приемнике: светодиод загорится и погаснет через 3 секунды; затем светодиод вспыхнет 3 раза.

    2. Во время третьей вспышки отпустите кнопку приемника. Ожидайте 3 секунды.

    3. Как только светодиод загорится вновь, нажмите кнопку приемника и отпустите сразу, как только светодиод погаснет.

    4. После выполненной операции светодиод быстро вспыхнет, затем последуют несколько медленных миганий, означающих, что память очищена.

    5. В случае ошибки повторите всю процедуру заново.
