Секционные промышленные ворота серии PROMAX

Ворота серии ProMax предназначены для перекрытия крупногабаритных проемов. Они отличаются повышенной прочностью и приводятся в движение при помощи мощного электропривода.

Ворота серии ProMax предназначены для перекрытия крупногабаритных проемов. Они отличаются повышенной прочностью и приводятся в движение при помощи мощного электропривода.

Повышенная прочность и ветроустойчивость

Усиленная комплектация — двойные панельные накладки и роликовые кронштейны — обеспечивает безотказную работу ворот большой массы на долгие годы.

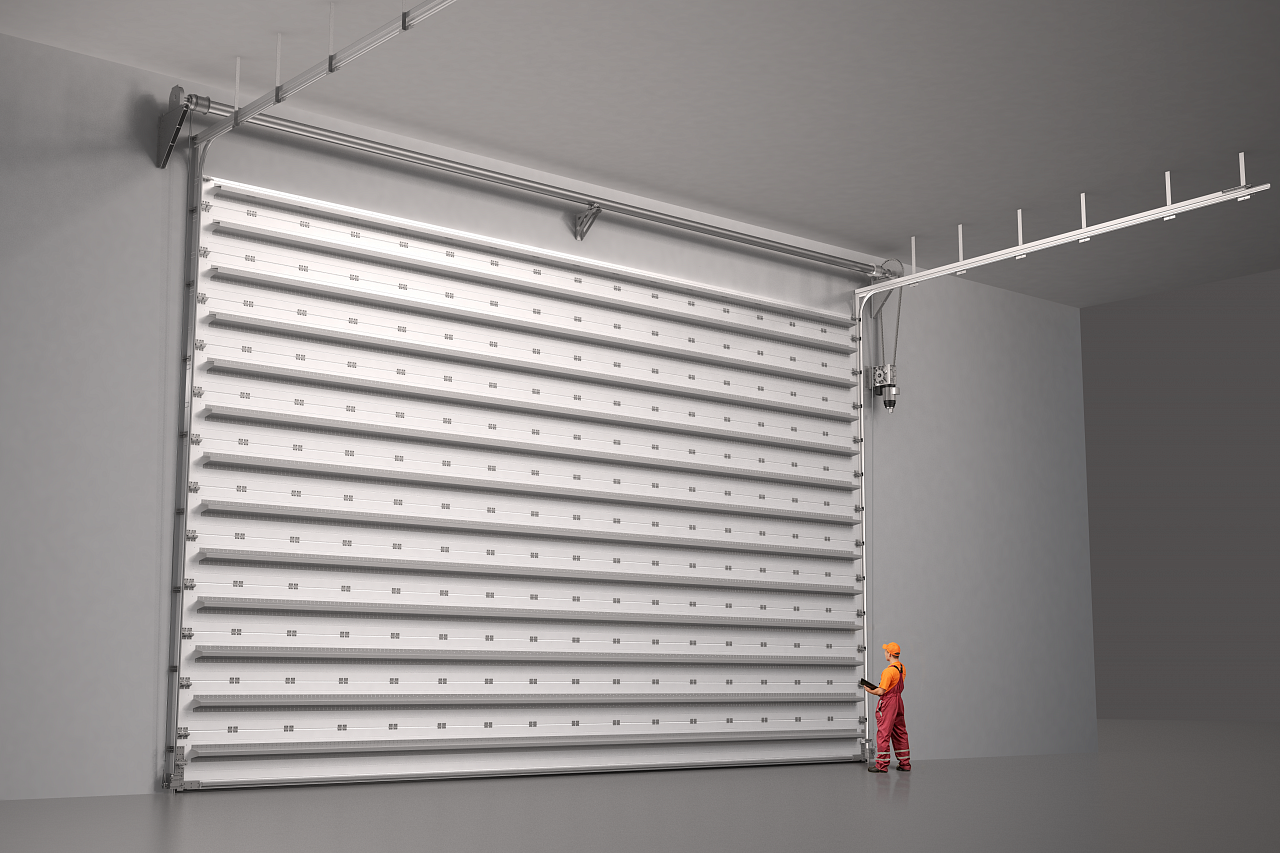

Установка в крупногабаритные проемы

Ворота ProMax подходят для проемов шириной до 13 м и высотой до 10 м. Конструкции устанавливают в ангарах, на складах, в производственных помещениях для обеспечения беспрепятственного проезда большегрузной специализированной техники и машин.

до 13 м

ширина проема

Высокая энергоффективность

Ворота состоят из энергоэффективных сэндвич-панелей толщиной 45 мм, сопоставимых по теплоизоляции с 60-сантиметровой кирпичной стеной. Конструкции обеспечивают комфортный микроклимат для персонала, позволяют сэкономить на отоплении объекта.

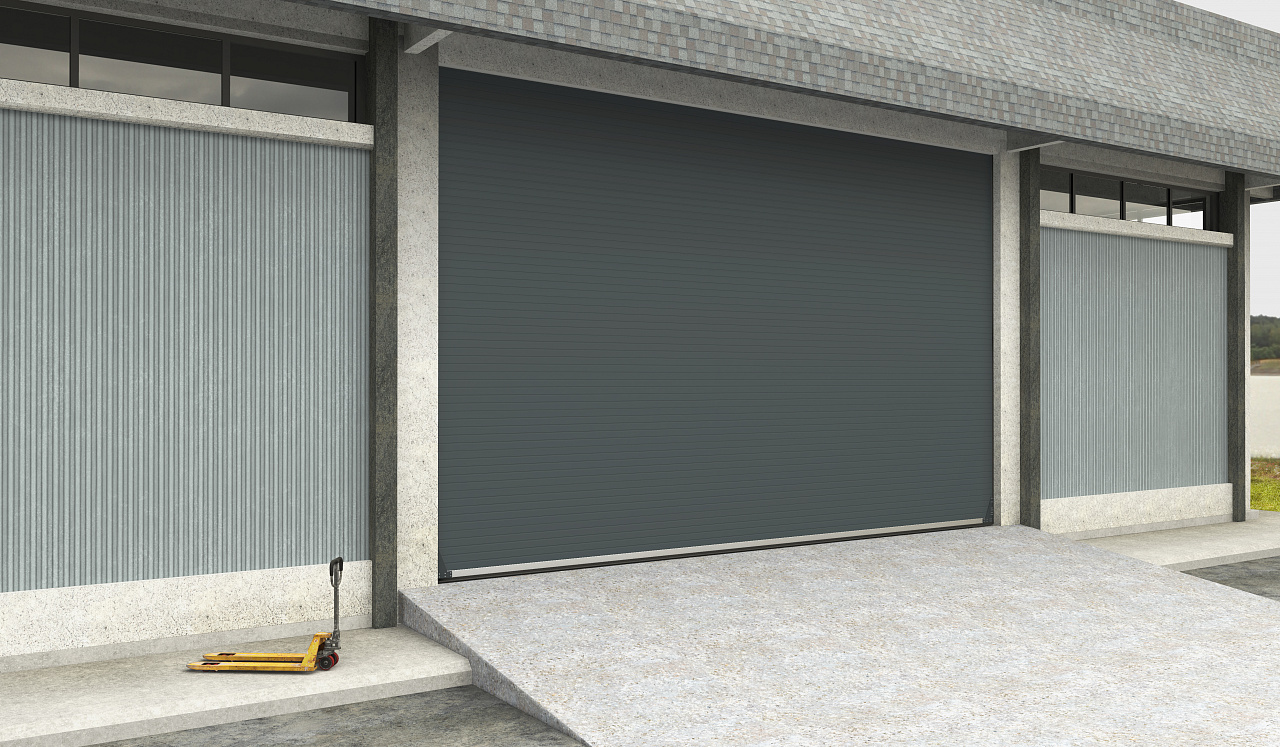

В корпоративном стиле

Возможность выбора рисунка сэндвич-панелей и богатая палитра цветов позволяют добиться гармоничного сочетания ворот с фасадом промышленного объекта, а также оформить их в корпоративном стиле компании.

Тип панели

S-гофр
Микроволна

На каждой секции нанесено несколько полос. Благодаря их частоте и симметричному расположению стыки панелей в собранном виде практически незаметны.

Сэндвич-панель визуально разделена тонкими частыми полосами. Внешне она напоминает доску для ручной стирки. Это очень практичное решение, так как оно позволяет скрывать мелкие повреждения лакокрасочного покрытия, сохраняя эстетичный внешний вид ворот на долгие годы.

Базовые цвета

Белый, близкий к RAL 9016
Серебристый металлик, близкий к RAL 9006
Шоколадный*, близкий к RAL 8017
Коричневый*, близкий к RAL 8014
Серый антрацит*, близкий к RAL 7016
Зеленый мох*, близкий к RAL 6005
Синий*, близкий к RAL 5010
Пурпурно-красный*, близкий к RAL 3004
Слоновая кость*, близкий к RAL 1015
Антрацит*, близкий к ADS 703
Графитовый серый*, близкий к RAL 7024
Серо-коричневый*, близкий к RAL 8019
Черный*, близкий к RAL 9005
Серо-алюминиевый*, близкий RAL 9007

Широкая палитра цветов поможет создать дизайн в стиле уже существующего ограждения либо наоборот - воплотить в новых воротах ваши уникальные идеи.

*Возможность изготовления ворот в данном цвете и сроки уточняйте у вашего дилера.

Тип панели
Базовые цвета

Базовые цвета сэндвич‑панелей

«АЛЮТЕХ» предлагает широкую цветовую палитру. При этом разные типы сэндвич-панелей окрашиваются в определенные базовые оттенки.

Микроволна S-гофр
Тиснение Woodgrain Тиснение Woodgrain
Белый (RAL 9016)
Коричневый (RAL 8014)
Серебристый металлик (RAL 9006)
Шоколадный (RAL 8017)
Серый антрацит (RAL 7016)
Зеленый мох (RAL 6005)
Синий (RAL 5010)
Пурпурно-красный (RAL 3004)
Слоновая кость (RAL 1015)
Антрацит (ADS703)
Черный (RAL 9005)
Серо-коричневый (RAL 8019)
Графитовый серый (RAL 7024)
Серо-алюминиевый (RAL 9007)
Микроволна
Белый (RAL 9016)
Тиснение Woodgrain
Коричневый (RAL 8014)
Тиснение Woodgrain
Серебристый металлик (RAL 9006)
Тиснение Woodgrain
Шоколадный (RAL 8017)
Тиснение Woodgrain
Серый антрацит (RAL 7016)
Тиснение Woodgrain
Зеленый мох (RAL 6005)
Тиснение Woodgrain
Синий (RAL 5010)
Тиснение Woodgrain
Пурпурно-красный (RAL 3004)
Тиснение Woodgrain
Слоновая кость (RAL 1015)
Тиснение Woodgrain
Антрацит (ADS703)
Тиснение Woodgrain
S-гофр
Белый (RAL 9016)
Тиснение Woodgrain
Коричневый (RAL 8014)
Тиснение Woodgrain
Серебристый металлик (RAL 9006)
Тиснение Woodgrain
Шоколадный (RAL 8017)
Тиснение Woodgrain
Серый антрацит (RAL 7016)
Тиснение Woodgrain
Зеленый мох (RAL 6005)
Тиснение Woodgrain
Синий (RAL 5010)
Тиснение Woodgrain
Пурпурно-красный (RAL 3004)
Тиснение Woodgrain
Слоновая кость (RAL 1015)
Тиснение Woodgrain
Антрацит (ADS703)
Тиснение Woodgrain

Бесперебойная работа
долгие годы

В конструкции промышленных ворот ProMax используется усиленный нижний концевой алюминиевый профиль высотой 96 мм. Данное решение обеспечивает безоткатную работу конструкций на протяжении долгих лет.

96 мм

высота нижнего концевого алюминиевого профиля

Большой эксплуатационный ресурс ворот

Системы направляющих из стали увеличенной толщины (3 мм) — решение, обеспечивающее воротам повышенный запас прочности.

Защита от перекосов и провисания петель

Двойной ряд промежуточных петель обеспечивает воротам ProMax дополнительную прочность. Каждая петля выдерживает нагрузку на разрыв 715 кг.

Надежное крепление

Усиливающая стальная пластина с наружной стороны для дополнительной надежности крепления элементов полотна к панели.

Жесткость полотна

Массивные усиливающие омега-профили обеспечивают дополнительную жесткость полотна, повышают его стойкость к деформациям, что особенно важно для ворот большой площади, а также для изделий, установленных в регионах с повышенной ветровой нагрузкой.

Безопасность
персонала

В воротах ProMax предусмотрена система безопасности, которая срабатывает в непредвиденных ситуациях, исключая риск травмирования персонала.

Легкое управление
массивными воротами

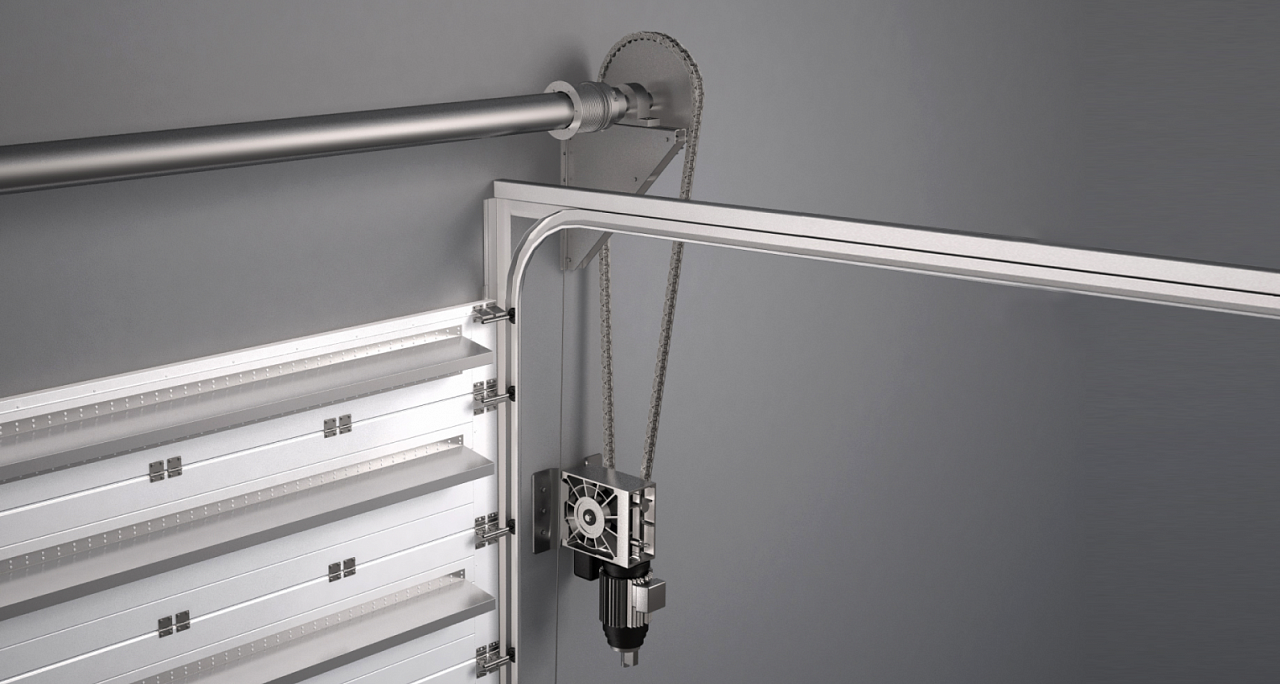

Для автоматизации ворот ProMax используется качественная и надежная автоматика торговой марки Marantec (Германия). Мощный электропривод позволяет легко управлять крупногабаритными воротами, ускоряя рабочие процессы на объекте.

Быстрое и безопасное открытие-закрытие ворот

Для управления воротами ProMax используется электропривод, мощность которого позволяет поднимать и опускать полотно массой до 2000 кг меньше чем за минуту.
В состав стандартного комплекта электропривода входит цепь аварийного подъема для ручного управления воротами при внезапном отключении электричества или поломке автоматики.

Экономия на отоплении

По периметру ворот устанавливаются морозостойкие EPDM-уплотнитель с двумя эластичными лепестками. Данное решение повышает герметичность конструкции. Воздушная камера между лепестками обеспечивает дополнительную теплоизоляцию. Уплотнитель EPDM быстро восстанавливает форму после нагрузки, не впитывает влагу.

Контроль теплопотерь

Со временем помещение дает усадку из-за перепадов температур и влажности. Это может привести к появлению щелей между полотном и стенами. Регулируемые кронштейны позволят смещать положение роликов, чтобы между воротами и проемом не было зазоров.

Выбор
на долгие годы

В промышленных воротах серии ProMax используются ролики с подшипниками качения закрытого типа с увеличенным диаметром колеса — 72 мм. Это обеспечивает плавный и бесшумный ход ворот на долгие годы даже при интенсивной эксплуатации.

Защита от вздутия панели

Ворота ProMax
Адгезионный лак обеспечивает прочное сцепление стальных листов с пеной. Это защищает сэндвич-панели от вздутия при нагреве на солнце.

Другие ворота без адгезионного лака
При нагреве на солнце стальные листы отделяются от пены и на поверхности панели образуются пузыри, которые сказываются на работоспособности ворот и ухудшают их внешний вид.

Повышенная защита от коррозии

Комплектующие изготовлены из нержавеющей стали AISI430, которую также используют при производстве посудомоечных и стиральных машин. Поэтому ворота ProMax будут надежно работать долгие годы даже в условиях повышенной влажности.

Защита от расслоения

У сэндвич-панелей «АЛЮТЕХ» замкнутый контур. Наружный и внутренний стальные листы скреплены между собой вверху и внизу панели в замок. Данное конструктивное решение особенно важно для ворот большой площади, так как защищает сэндвич-панель от деформирования под воздействием массы полотна при опускании ворот.

Типы монтажа

Стандартный

Наиболее популярный вариант установки. Высота притолоки — не менее 1500 мм.

Вертикальный с верхним расположением вала

Для помещений с высокими потолками. Минимальная высота притолоки — высота ворот + 1500 мм.

Высокий с верхним расположением вала

Идеально подойдет для помещений с высокими потолками. Минимальная высота притолоки — 2000 мм.

Полезные материалы и документы
Вопросы и ответы

Нужно ли заказывать термическое разделение угловых стоек и стены проема?

В секционных воротах «Алютех» предусмотрен скрытый монтаж угловых стоек и нащельника - данные элементы устанавливаются за проемом. Такая конструкция системы направляющих позволяет существенно улучшить теплоизоляционные свойства ворот благодаря отсутствию прямого контакта металлических элементов с воздушным пространством снаружи помещения. C холодным воздухом контактируют двухлепестковые морозостойкие полимерные уплотнители. Термическое разделение в данном случае не требуется.

Установленные за проемом угловые стойки
Установленные за проемом угловые стойки

Ряд производителей предлагает в качестве дополнительной опции термическое разделение рамы ворот и проема. Необходимость данной опции обусловлена конструкцией угловых стоек и нащельника, выступающих в проеме. В результате практически по всему периметру ворот образуется металлическое обрамление, которое непосредственно контактирует с воздухом снаружи и является проводником холода в помещение. Стоимость опции составляет 11-17% от стоимости изделий. При этом теплоизоляционные свойства ворот ряда конкурентов ниже на 20-30%, чем у ворот «Алютех» базовой комплектации.

Приобретая ворота «Алютех», потребители получают изделия с высокими теплоизоляционными характеристиками без дополнительных затрат.

Какие ручки можно установить на секционные ворота «АЛЮТЕХ»?

ГК «АЛЮТЕХ» предлагает широкий ассортимент ручек для секционных ворот. В зависимости от вида ворот, интенсивности и режима управления можно выбрать наиболее подходящий вариант.

Описание и изображение ручек, которые могут устанавливаться на секционные ворота «АЛЮТЕХ», приведены в таблице.

Таблица. Ручки для секционных ворот «АЛЮТЕХ»
Описаниеизделия Изображение ручки снаружной стороны ворот Изображение ручки свнутренней стороны ворот
Двусторонняя ручка-скоба для гаражных ворот Двусторонняя ручка-скоба для гаражных ворот Двусторонняя ручка-скоба для гаражных ворот
Двусторонняя ручка для промышленных ворот Двусторонняя ручка для промышленных ворот Двусторонняя ручка для промышленных ворот
Односторонняя универсальная ручка для секционных ворот Односторонняя универсальная ручка для секционных ворот С наружной стороны отсутствует

На что следует обратить особое внимание при монтаже встроенной в секционные ворота калитки?

Правильный монтаж калитки является залогом бесперебойной эксплуатации изделия на протяжении всего срока службы. При монтаже встроенной калитки следует руководствоваться инструкцией, содержащей детальное пошаговое описание процесса монтажа. Для обеспечения правильной установки калитки особое внимание нужно уделить следующим моментам.

Вертикальные направляющие должны быть установлены в одной плоскости. В данном случае немаловажна подготовка проема. На рис. 1а приведен пример подходящего проема. В проемы, схематично изображенные на рис. 1б и 1в, установка ворот с калиткой недопустима.

а) Проемы для  установки секционных ворот с калиткой: пригодный проем.
б) Проемы для  установки секционных ворот с калиткой: непригодные проемы
в) Проемы для  установки секционных ворот с калиткой: непригодные проемы.
Рис. 1. Проемы для установки секционных ворот с калиткой:
а) пригодный проем;
б, в) непригодные проемы.

Для правильного монтажа нижней калиточной секции следует установить опорный брусок под концевой профиль перпендикулярно центральной оси калитки. После этого нужно проверить горизонтальность установки строительным уровнем (рис.2).

Установка нижней  секции
Рис. 2. Установка нижней секции

Заменять транспортировочные скобы на калиточные петли необходимо только после установки всего полотна ворот. Замена элементов производится последовательно: от верхних к нижним (рис. 3).

Замена транспортировочных скоб на  калиточные петли
Рис. 3. Замена транспортировочных скоб на калиточные петли

После установки всех калиточных петель необходимо открыть калитку и снять дистанционные вставки (рис. 4)

Демонтаж дистанционных вставок
Рис. 4. Демонтаж дистанционных вставок

Крепление доводчика к сэндвич-панели производится через дистанционную шайбу. Это позволит повысить прочность крепления.

Крепление доводчика к сэндвич-панели
Рис. 5. Крепление доводчика к сэндвич-панели

Соблюдение указанных рекомендаций позволит обеспечить хорошую изоляцию помещения благодаря плотному прилеганию калитки к проему и правильное функционирование ворот в течение длительного времени.

Реализована ли в электроприводах AN-Motors разблокировка редуктора для перемещения полотна ворот вручную?

Во всех предлагаемых электромеханических приводах и шлагбауме предусмотрена ручная разблокировка редуктора, которая позволяет перемещать полотно ворот или стрелу вручную. В комплектах для автоматизации гаражных ворот серии ASG/KIT реализована как внутренняя, так внешняя разблокировка (с помощью троса). Привод ASI50 для автоматизации промышленных ворот дополнительно оснащен узлом аварийного ручного управления с помощью цепи. Подробно о правилах пользования разблокировкой можно ознакомиться в инструкциях на изделия.
