Комплектующие SGN для сборки откатных ворот

Доступное решение для самостоятельного изготовления откатных ворот. Все комплектующие серии SGN выполнены из стали высокого качества, что гарантирует высокую прочность и жесткость ворот в сборе.

Доступное решение для самостоятельного изготовления откатных ворот. Все комплектующие серии SGN выполнены из стали высокого качества, что гарантирует высокую прочность и жесткость ворот в сборе.

Комплект с оцинкованной шиной для ворот весом до 450 кг

Комплект с шиной из не оцинкованной стали предназначен для сборки небольших ворот.

SG.01.002.A
Направляющая шина , 6 м

Ширина: 6 м

Принимает основные нагрузки и обеспечивает плавный ход ворот по роликовым опорам.

SGN.01.150

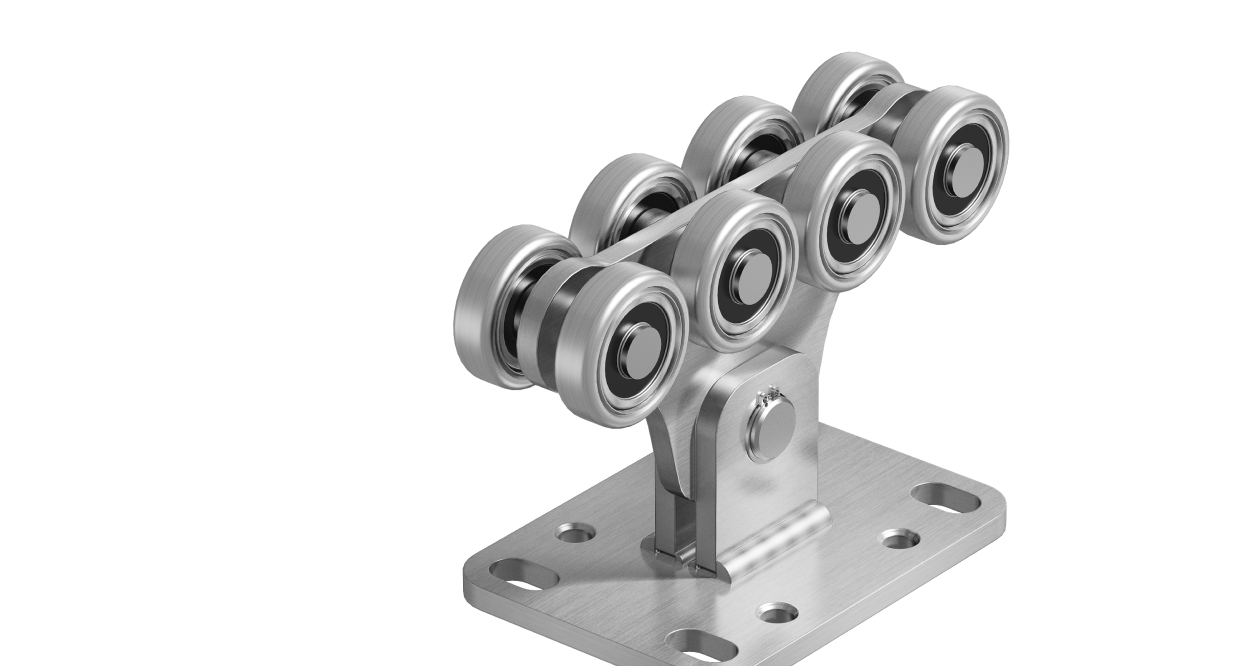

Роликовая опора , 2 шт.

Количество: 2 шт.

Принимает нагрузку от створки ворот и передаёт её на фундамент. Задаёт направление для перемещения створки.

SGN.01.320
Опорный ролик , 1 шт.

Количество: 1 шт.

Снижает нагрузку на шину, когда ворота закрыты, и предотвращает сход шины с роликовых опор. Декоративная крышка защищает механизм от повреждений.

SGN.01.420
Нижний улавливатель , 1 шт.

Количество: 1 шт.

Обеспечивает правильное положение ворот при закрытии и принимает часть ветровой нагрузки. Полимерные накладки предотвращают повреждение конструкции.

SGN.00.500
Верхний улавливатель , 1 шт.

Количество: 1 шт.

Обеспечивает правильное положение ворот при закрытии и принимает часть ветровой нагрузки. Полимерные накладки предотвращают повреждение конструкции.

SGN.01.510
Упор , 1 шт.

Количество: 1 шт.

Предотвращает сход створки ворот с роликовых опор.

SGN.01.600
Крышка , 1 шт.

Количество: 1 шт.

Предотвращает попадание в шину влаги и грязи, продлевает срок службы конструкции.

SGN.01.718
Кронштейн , 1 шт.

Количество: 1 шт.

Удерживает створки ворот, исключает отклонения траектории движения.

SGN.00.720

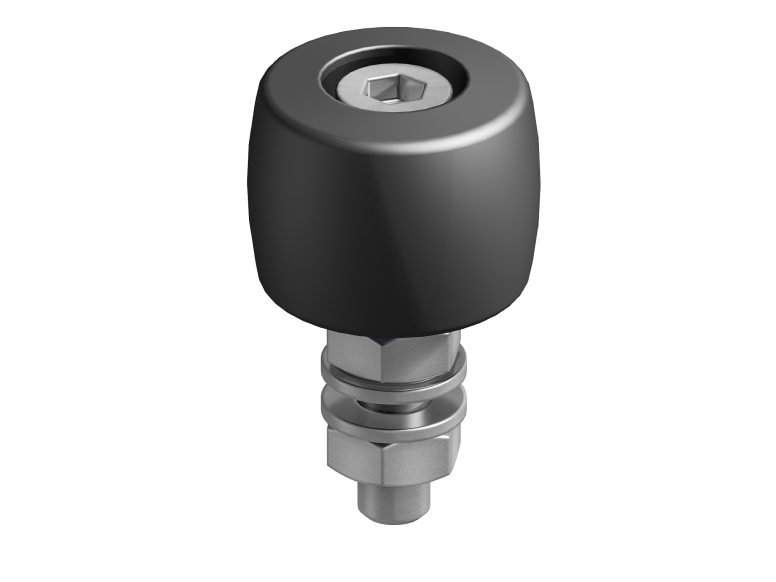

Поддерживающий ролик , 2 шт.

Количество: 2 шт.

Обеспечивает плавный и тихий ход ворот по правильной траектории.

Комплект с оцинкованной шиной для ворот весом до 450 кг

Комплект с шиной из оцинкованной стали предназначен для сборки небольших ворот.

Zn+

благодаря оцинковке шина не покроется ржавчиной, а сами ворота прослужат дольше.

SG.01.001.A
Направляющая шина , 6 м

Ширина: 6 м

Принимает основные нагрузки и обеспечивает плавный ход ворот по роликовым опорам.

SGN.01.150
Роликовая опора , 2 шт.

Количество: 2 шт.

Принимает нагрузку от створки ворот и передаёт её на фундамент. Задаёт направление для перемещения створки.

SGN.01.320
Опорный ролик , 1 шт.

Количество: 1 шт.

Снижает нагрузку на шину, когда ворота закрыты, и предотвращает сход шины с роликовых опор. Декоративная крышка защищает механизм от повреждений.

SGN.01.420
Нижний улавливатель , 1 шт.

Количество: 1 шт.

Обеспечивает правильное положение ворот при закрытии и принимает часть ветровой нагрузки. Полимерные накладки предотвращают повреждение конструкции.

SGN.00.500
Верхний улавливатель , 1 шт.

Количество: 1 шт.

Обеспечивает правильное положение ворот при закрытии и принимает часть ветровой нагрузки. Полимерные накладки предотвращают повреждение конструкции.

SGN.01.510
Упор , 1 шт.

Количество: 1 шт.

Предотвращает сход створки ворот с роликовых опор.

SGN.01.600
Крышка , 1 шт.

Количество: 1 шт.

Предотвращает попадание в шину влаги и грязи, продлевает срок службы конструкции.

SGN.01.718
Кронштейн , 1 шт.

Количество: 1 шт.

Удерживает створки ворот, исключает отклонения траектории движения.

SGN.00.720
Поддерживающий ролик , 2 шт.

Количество: 2 шт.

Обеспечивает плавный и тихий ход ворот по правильной траектории.

Комплект для ворот весом до 700 кг

Комплект с шиной из не оцинкованной стали предназначен для сборки массивных ворот.

SG.02.002.A
Направляющая шина , 6 м

Ширина: 6 м

Принимает основные нагрузки и обеспечивает плавный ход ворот по роликовым опорам.

SGN.02.150
Роликовая опора , 2 шт.

Количество: 2 шт.

Принимает нагрузку от створки ворот и передаёт её на фундамент. Задаёт направление для перемещения створки.

SGN.02.320
Опорный ролик , 1 шт.

Количество: 1 шт.

Снижает нагрузку на шину, когда ворота закрыты, и предотвращает сход шины с роликовых опор. Декоративная крышка защищает механизм от повреждений.

SGN.02.420
Нижний улавливатель , 1 шт.

Количество: 1 шт.

Обеспечивает правильное положение ворот при закрытии и принимает часть ветровой нагрузки. Полимерные накладки предотвращают повреждение конструкции.

SGN.00.500
Верхний улавливатель , 1 шт.

Количество: 1 шт.

Обеспечивает правильное положение ворот при закрытии и принимает часть ветровой нагрузки. Полимерные накладки предотвращают повреждение конструкции.

SGN.02.510
Упор , 1 шт.

Количество: 1 шт.

Предотвращает сход створки ворот с роликовых опор.

SGN.02.600
Крышка , 1 шт.

Количество: 1 шт.

Предотвращает попадание в шину влаги и грязи, продлевает срок службы конструкции.

SGN.02.718
Кронштейн , 1 шт.

Количество: 1 шт.

Удерживает створки ворот, исключает отклонения траектории движения.

SGN.00.720
Поддерживающий ролик , 2 шт.

Количество: 2 шт.

Обеспечивает плавный и тихий ход ворот по правильной траектории.

Комплект с оцинкованной шиной для ворот весом до 700 кг

Комплект с шиной из оцинкованной стали предназначен для сборки массивных ворот.

Zn+

благодаря оцинковке шина не покроется ржавчиной, а сами ворота прослужат дольше.

SG.02.001.А
Направляющая шина , 6 м

Ширина: 6 м

Принимает основные нагрузки и обеспечивает плавный ход ворот по роликовым опорам.

SGN.02.150
Роликовая опора , 2 шт.

Количество: 2 шт.

Принимает нагрузку от створки ворот и передаёт её на фундамент. Задаёт направление для перемещения створки.

SGN.02.320
Опорный ролик , 1 шт.

Количество: 1 шт.

Снижает нагрузку на шину, когда ворота закрыты, и предотвращает сход шины с роликовых опор. Декоративная крышка защищает механизм от повреждений.

SGN.02.420
Нижний улавливатель , 1 шт.

Количество: 1 шт.

Обеспечивает правильное положение ворот при закрытии и принимает часть ветровой нагрузки. Полимерные накладки предотвращают повреждение конструкции.

SGN.00.500
Верхний улавливатель , 1 шт.

Количество: 1 шт.

Обеспечивает правильное положение ворот при закрытии и принимает часть ветровой нагрузки. Полимерные накладки предотвращают повреждение конструкции.

SGN.02.510
Упор , 1 шт.

Количество: 1 шт.

Предотвращает сход створки ворот с роликовых опор.

SGN.02.600
Крышка , 1 шт.

Количество: 1 шт.

Предотвращает попадание в шину влаги и грязи, продлевает срок службы конструкции.

SGN.02.718
Кронштейн , 1 шт.

Количество: 1 шт.

Удерживает створки ворот, исключает отклонения траектории движения.

SGN.00.720
Поддерживающий ролик , 2 шт.

Количество: 2 шт.

Обеспечивает плавный и тихий ход ворот по правильной траектории.

Комплект
«Лёгкий»
Комплект
«Лёгкий+»
Комплект
«Средний»
Комплект
«Средний+»

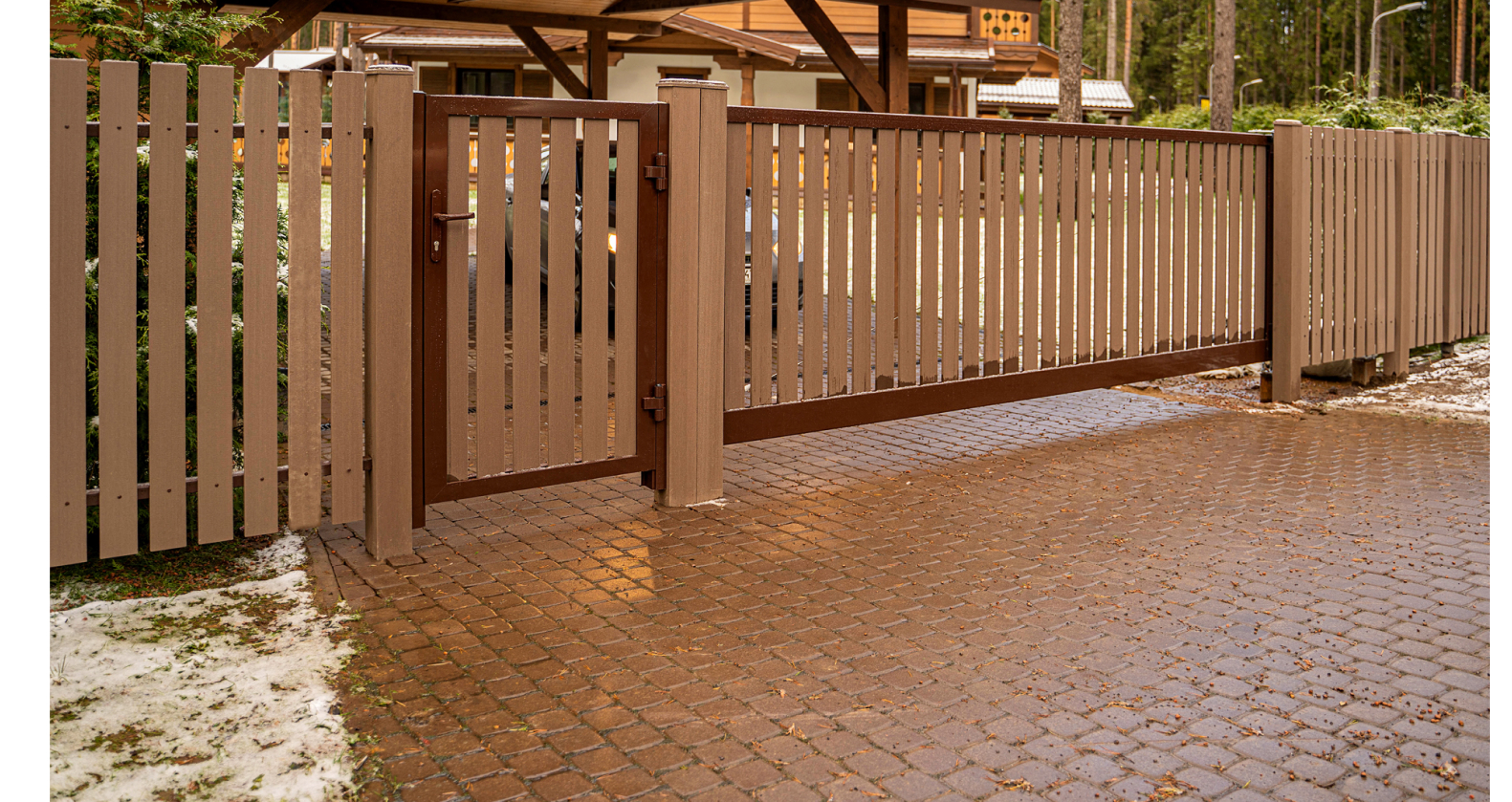

Комфортное использование

Откатные ворота из комплектующих серии SGN просты в монтаже и эксплуатации. Благодаря тщательному выходному контролю качества всех изделий исключаются риски наличия на них кромок и заусенцев, обеспечивается сопряженность всех элементов ворот друг с другом.

Тихая и плавная работа

Собственное производство шины гарантирует точность её геометрии. Отсутствие винтообразности и параллельность полок обеспечивают плавность хода ворот без риска подклинивания, что продлевает срок службы всей конструкции.

Благодаря кронштейнам с резиновыми роликами обеспечивается практически бесшумное движение ворот. Накладки в улавливателях поглощают вибрации от створки в закрытом состоянии.

Удобное управление

Ворота из комплектующих серии SGN можно оснастить автоматикой ALUTECH и дополнительными элементами безопасности. Это значительно упростит управление конструкцией и защитит участок от злоумышленников.

Продуманная конструкция

Крышка в конструкции SGN легко снимается, что позволяет при необходимости демонтировать ворота с роликовых опор, сохранив целостность лакокрасочного покрытия.

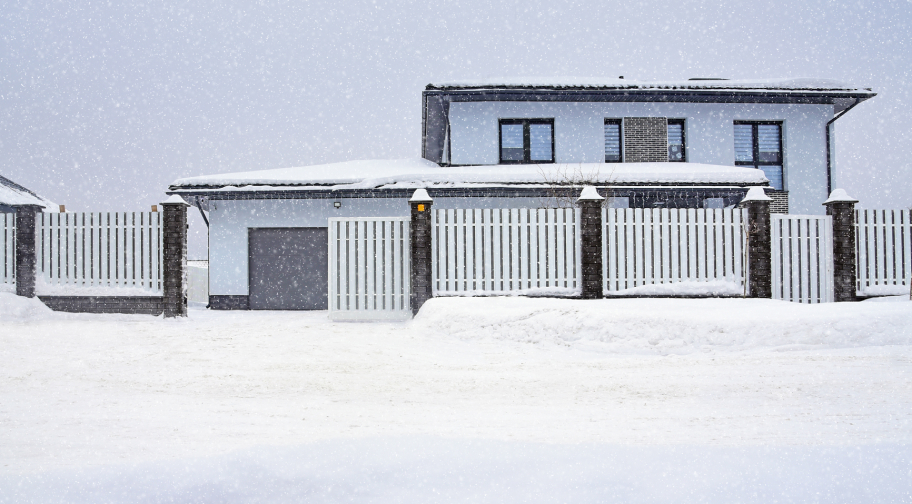

Устойчивость к неблагоприятным погодным условиям

Примененная в опорных роликах консистентная смазка обеспечивает уверенную работу ворот при морозах до −40°C.

Заказать у официального представителя

Купите продукцию с доставкой, установкой и гарантией на официальном региональном сайте «АЛЮТЕХ».

Долгий срок службы

Ворота из комплектующих серии SGN удобны в сборке и использовании. Они безотказно работают на протяжении всего срока эксплуатаци, сохраняя при этом свой первоначальный внешний вид.

Защита от подклинивания

Подшипники скрытого типа надежно защищают ходовую часть ворот от попадания песка и грязи. Это защищает конструкцию от подклинивания, продлевает срок службы ворот, позволяет сэкономить время и деньги на ремонте.

Эстетичный внешний вид

Полимерные накладки улавливателей предотвращают повреждение ворот при закрытии, а специальные резиновые ролики не оставляют следов на покрытии.

Оформить заказ

Купите продукцию с доставкой, установкой и гарантией на официальном региональном сайте «АЛЮТЕХ».

Вопросы и ответы

Преимущества опор серии SGN

Компания ГК «АЛЮТЕХ» предлагает широкий ассортимент роликовых опор для ворот с различной массой полотна.

Опора роликовая с полимерными роликами. Позволяют устанавливать ворота массой до 450 кг — серия SGN01 и до 700 кг — серия SGN02.

Опора роликовая со стальными роликами. Позволяют устанавливать ворота массой до 450 кг — серия SGN01 и до 700 кг — серия SGN02.

Преимущества:
  1. Долговечность
  2. Долговечность комплектующих серии SGN обеспечивается за счет высоких прочностных характеристик используемых материалов и усовершенствованных конструкторских разработок.

  3. Эксплуатация.
  4. Для обеспечения работоспособности ворот в зимний период в подшипниках применяется консистентная смазка «незамерзающая» до −40º.

  5. Надежность
  6. Минимальный рабочий ресурс опор со стальными роликами составляет 25 000 циклов открытия-закрытия, что соответствует примерно 15 годам эксплуатации ворот (4 цикла открывания — закрывания в день), с полимерными роликами составляет 15 000 циклов открытия-закрытия, что соответствует примерно 10 годам эксплуатации ворот (4 цикла открывания — закрывания в день).

  7. Эстетичность
  8. Высокое качество изготовления (без заусенцев и сколов), наличие слоя цинка толщиной в 15 мкм, нанесенного на поверхность опоры, предотвращает коррозию стали под воздействием влаги и кислорода, существенно продлевая срок службы элементов конструкции.

  9. Конкурентная цена.

    Опоры серии SGN отличаются конкурентной ценой и позволяют предложить клиенту различные варианты от стандартных до экономичных с сохранением всех прочностных характеристик.

В чем преимущества профиля шин серии SG?

ГК «АЛЮТЕХ» предлагает на рынке комплектующие серии SGN для производства въездных ворот. Одним из основных элементов откатных ворот является профиль шины SG, который изготавливается из высококачественной стали.

Ассортимент профилей, предлагаемых ГК «АЛЮТЕХ».

Код Артикул Наименование
Не оцинкованный профиль
415200300 SG.01.002 Шина направляющая 6 метров
415200600 SG.01.002-7 Шина направляющая 7 метров
415200200 SG.02.002 Шина направляющая 6 метров
415200400 SG.02.002-7 Шина направляющая 7 метров
Оцинкованный профиль
2008740 SG.02.001 Шина направляющая 6 метров
2008762 SG.02.001-7 Шина направляющая 7 метров
2008735 SG.01.001 Шина направляющая 6 метров

  • Геометрия

За надежность и долговечность комплектующих для откатных ворот отвечают точно продуманная геометрия и высокие прочностные характеристики материалов, используемых при производстве.

  • Европейский уровень качества

Материал – конструкционная сталь с цинковым покрытием поставляется на завод изготовителя в соответствии со стандартом EN 10346.
Производство – европейский производитель. Изготовление профиля производится согласно требованиям EN 10162.

  • Упаковка

Для сохранности при транспортировке все профили пакуются в прочную и надёжную упаковку. Для не оцинкованного профиля шины дополнительно проводят промасловку. Наличие масляной плёнки, нанесенного на наружную и внутреннюю поверхность стального профиля, предотвращает коррозию стали под воздействием влаги и кислорода. Дополнительно все паллеты с профилями обертываются специальным материалом, который защищает от атмосферных осадков.

Можно ли установить доводчик на калитку Prestige?

Для автоматического закрытия калитки Prestige используется рычажный доводчик европейского качества, который соответствуют требованиям, указанных в соответствующих директивах Европейского союза.

В состав комплекта входит:

  • доводчик с возможностью регулировки усилия закрытия. Установка производится исходя из технических характеристик калитки и согласно инструкции;
  • пластина FLGU.400.0945 для крепления (1 шт);
  • саморезы для крепления (4 шт).

ПРЕИМУЩЕСТВА

  1. Доводчик устанавливается на все размеры калиток серии ADS400.
  2. Сила закрывания 200-850 H (20-85 кг.)
  3. Надежность и долговечность
  4. Специальное низкотемпературное масло (Германия). Диапазон температуры до - 42 градуса.

Для крепления доводчика в конструкции калитки используется перекладина, которая крепиться к столбам калитки с помощью закладных элементов. Крепление может осуществляться двумя способами.

FLGU.400.0910
FLGU.400.0910
FLGU.400.0944
FLGU.400.0944

Доводчик и перекладина поставляется в качестве дополнительной опции.

Какие основные преимущества профиля шины для откатных ворот серии Prestige?

В конструкции ворот серии Prestige используются два типа профиля шины (шина совмещена с профилем рамы):

  • универсального алюминиевого профиля шины 96 мм.
  • универсального алюминиевого профиля шины 68 мм.

Основными преимуществами профиля шины для ворот серии Prestige являются:

  • Сокращение времени на сборку, за счет совмещения профилей рамы и шины;
  • Возможность установки рейки без дополнительной регулировки и использовании сварочного оборудования;
  • Высокая жесткость и прочность угловых соединений за счет установки алюминиевых угловых соединителей и кнопочных уголков;
  • Высокая корозионостойкость;
  • Скрытый крепеж;
  • Минимальный люфт между шиной и роликовой опорой.
