«АЛЮТЕХ» представляет новую систему для повышения ветровой устойчивости роллетных ворот — WIND PROTECTION

22.02.2022 Новость

Группа компаний «АЛЮТЕХ» представляет новое запатентованное решение для повышения ветровой устойчивости роллетных ворот на основе профиля AG/77 — систему Wind Protection (WP).

Система WP включает в себя 3 новых компонента:

  • направляющая шина GR105×35IE (Рис. 1);
  • боковой замок SP/77WP (Рис. 2);
  • направляющий ролик RG/WP (Рис. 3).

Рис. 1. Направляющая шина GR105x35IE

Рис. 2. Боковой замок SP/77WP

Рис. 3. Направляющий ролик RG/WP

Благодаря применению новых боковых замков с ветровыми захватами SP/77WP система Wind Protection имеет ряд преимуществ по сравнению с прошлым решением (SP/77-MSM, SP/77-MSW). За счет того, что конструкция новых замков монолитная и не предусматривает дополнительных элементов в виде пластин и саморезов, были устранены следующие недостатки:

  • необходимость в настройке замков, что увеличивало время установки и повышало вероятность возникновения ошибок при монтаже роллетных ворот;
  • подклинивание/заедание замков, которое могло происходить в случае попадания пластины одного замка в пластину другого при намотке полотна;
  • дополнительный шум при работе из-за подвижных металлических элементов.

При этом полностью сохраняются прежние параметры намотки роллетного полотна.

Кроме того, новые инженерные решения, которые были впервые применены при производстве комплектующих системы WP (Рис. 4), позволили увеличить ширину роллетных ворот в среднем:

  • на 70-100% по сравнению с конструкциями со стандартными замками и шиной GR90×34IE (в зависимости от ветрового давления);
  • на 15% по сравнению с конструкциями с замками SP/77-MSM(MSW) и шиной GR100×35IE.
картинка с подписью

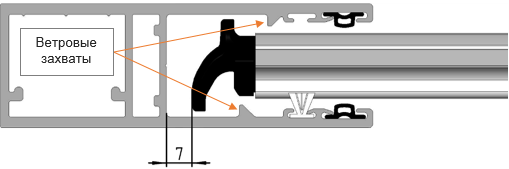

Рис. 4. Новая направляющая шина GR105×35IE и замок SP/77WP

картинка с подписью

Рис. 5. Прежнее решение: направляющая шина GR100×35IE и замок SP/77-MSM(MSW)

Также на 5 мм увеличен зев новой шины GR105×35IE, а ветровые захваты расположены ассиметрично, что позволяет использовать новые боковые замки. При этом габаритные размеры паразитной камеры остались прежними.

Ассортимент новой шины включает:

  • GR105×35E — без вставок (доступен только неокрашенный вариант);
  • GR105×35IE — с установленной вставкой IS13 и вставкой-щеткой ISE01 (доступны те же цвета, что и для GR100×35IE).

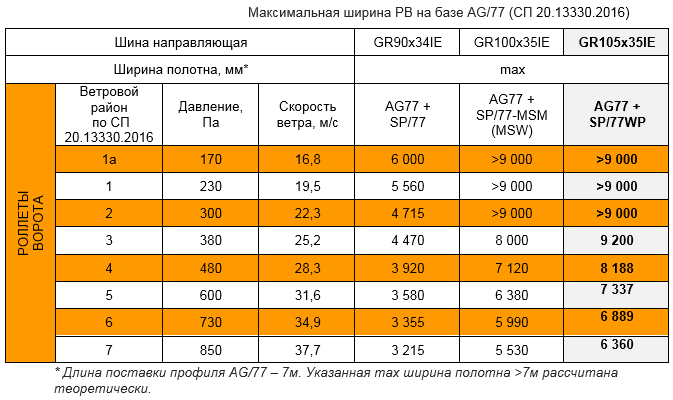

Результаты испытаний и расчет ветровой устойчивости новой системы приведены в таблице ниже:


Новые ролики направляющие RG/WP могут применяться как с системой «4-в-1 » в целом, так и с консолью CCM в частности. Комплект роликов RG/WP также включает в себя набор отбойников, состоящий из 4 пластин D-PL. Применение отбойников позволяет избежать заедания/зацепления новых боковых замков при опускании полотна, в том числе при заведении полотна в шины.

Ролик RGH/19 также совместим с системой Wind Protection при использовании «воротных» боковых крышек SF230, SF250a и SF300a.


Обращаем ваше внимание, что комплектующие системы Wind Protection НЕ СОВМЕСТИМЫ с комплектующими прошлого решения: новые боковые замки SP/77WP не сопрягаются с шиной GR100×35IE, а замки SP/77-MSM(MSW) не сопрягаются с новой шиной GR105×35IE. Также НЕ ПРИМЕНЯЮТСЯ с системой Wind Protection ролики RGH/C, RGH/77, RGV/77.

Особенности монтажа системы Wind Protection отражены в памятке, опубликованной на официальном сайте ГК «АЛЮТЕХ».


Уверены, инновационная система Wind Protection зарекомендует себя как надежное, удобное и функциональное решение от ГК «АЛЮТЕХ», которое по достоинству оценят клиенты и партнеры холдинга.
