Фасад типу «тепло-холод» ALT F50 TX

Система F50TX призначена для виготовлення легких стінових огороджень підвісного чи заповнюючого типу бетонних будівель, що мають суцільні стіни з віконними прорізами. Це система начіпних фасадів з вентильованим повітряним проміжком. Конструктивно фасад будівлі складається з двох ділянок - «теплої» і «холодної». До «теплої» ділянки належить світлопрозора частина будівлі. Це віконні прорізи, які термічно ізольовані від несвітлопрозорої частини - суцільної стіни.

У несвітлопрозорій частині будівлі фасад виконує тільки декоративні функції і є засобом для обличкування утеплених стін будівлі. Саме через цей чіткий поділ на "холодні" й "теплі" ділянки фасад має назву "тепло-холодний". Особливістю системи є створення ефекту суцільної скляної поверхні на будівлі.

"Тепла" ділянка - це класичний стійково-ригельний фасад системи ALTF50. Вертикальні елементи (стійки) і горизонтальні (ригелі) з’єднуються між собою внапуск в єдину конструкцію і можуть бути встановлені за віконний проріз за допомогою спеціальних регульованих кріпильних елементів (опор). Щоб досягти необхідних теплофізичних і звукоізоляційних властивостей огородження, у серії ALTF50 застосовується набір термовставок (термоізоляторів) з твердого ударостійкого полівінілхлориду (PVC-U-HI) чи зі спіненого поліетилену з замкненими порами, що мають високі теплоізоляційні параметри.

Використання відповідних термовставок і ущільнювачів дозволяє встановлювати заповнення у вигляді склопакетів товщиною від 22 до 62 мм, тим самим досягаючи необхідних показників з термічної ізоляції вузлового рішення. Заповнення встановлюється зовні будівлі та фіксується притискними планками до несучих профілів гвинтами з нержавіючої сталі (А2 або А4). Є можливість монтувати у вітраж віконні конструкції систем ALTW62, ALTW72 з різними типами відкривання: поворотне, відкидне, поворотно-відкидне, що робить віконні прорізи помітними на фасаді будівлі. Також можна застосувати інтегроване вікно чи вікно зі схованою стулкою, що дозволить зробити віконні прорізи непомітними на фасаді будівлі.

Точкове кріплення напрямних до будь-якої основи

"Холодна" область - це стійково-ригельний фасад з вентильованим повітряним проміжком. Вентильований повітряний проміжок утворюється між поверхнею засклення фасаду, оберненої до стіни, і самою стіною з утеплювачем або без нього. Розмір повітряного проміжку може варіюватися від 50 мм до 110 мм у залежності від величини виносу облицювальних матеріалів фасаду і товщини мінераловатного утеплювача. Повітряний проміжок дозволяє уникнути утворення й накопичення конденсату на задній поверхні скла і на поверхні утеплювача або стіни. Забирання повітря у нижній частині фасаду здійснюється через перфорований нащільник, у нижньому приляганні фасаду до цоколю будівлі. Вихід повітря у верхній частині фасаду відбувається через простір між верхнім захисно-огороджуючим елементом конструкції (нащільник) і парапетом будівлі.

Просте збирання фасаду безпосередньо на об’єкті, без складної обробки

Каркасом тримальної конструкції у "холодній" ділянці фасаду є вертикальні (стійки) та горизонтальні (ригелі) елементи з видимою архітектурною шириною 50 мм, яка підкреслює легкість і прозорість конструкції у цілому. Ці профілі мають малу масу і використовуються на об’єкті у нефарбованому вигляді, що дозволяє істотно зменшити витрати на матеріали.

У системі ALTF50TX передбачено можливість використання ригеля як стійки, що дозволяє зменшити кількість відходів стійкових профілів, а також зменшити металоємність конструкції там, де це можливо. Стійка з’єднується з ригелем внапуск шляхом накладання ригеля на стійку, а ригель з ригелем - встик за допомогою сухарного елемента. Це дозволяє нарізати профілі під прямими кутами, виключаючи складну механічну обробку.

Компенсація горизонтальних змін розмірів елементів конструкції під впливом коливання температури здійснюється шляхом спеціальної обробки кріпильних отворів ригеля,надаючи їм форми овалу.

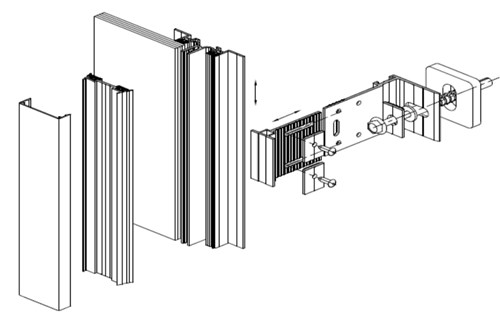

Вертикальні зміни розмірів елементів конструкції компенсуються взаємним (телескопічним) з’єднанням двух стійок за допомогою закладного сухарного профілю, що також виконує функцію регульованого кронштейна, який з’єднує фасад зі стіною. Використання як на вертикальних, так і на горизонтальних профілях гумових ущільнювачів висотою від 5 до 13 мм дозволяє встановлювати будь-яке заповнення у вигляді емальованого, тонованого чи обклеєного захисною декоративною плівкою скла, а також у вигляді будь-яких інших панелей товщиною від 12 до 4 мм відповідно.

Скління чи встановлення панелей проводять зовні будівлі. Заповнення фіксується притискними планками, які, в свою чергу, кріпляться гвинтами з нержавіючої сталі (А2 або А4) до несучих профілів з кроком не більш ніж 250 мм. Зовні притискні планки закриваються декоративними кришками різної конфігурації. Декоративні кришки проходять наскрізь як через "холодну" ділянку фасаду, так і через "теплу", внаслідок чого і виникає ефект безперервної скляної поверхні.

Кришки можуть бути пофарбовані у будь-який колір за шкалою RAL або анодовані.

Технологічний та енергоефективний перехід від теплої до холодної зони фасаду

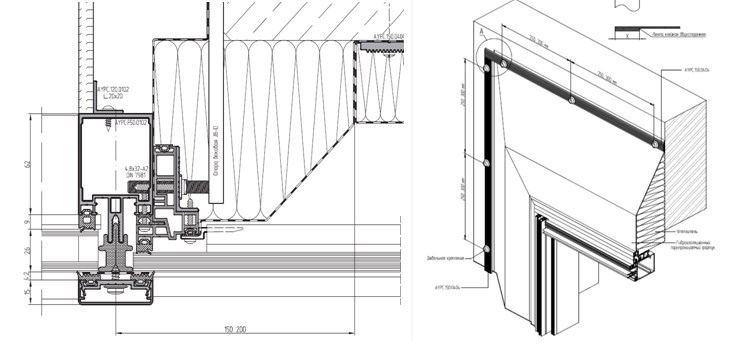

Перехід від «холодної» ділянки до «теплої» здійснюється шляхом установлення на стійки та ригелі по всьому периметру «теплої» зони спеціального дистанційного профілю з твердого ударостійкого ПВХ з низьким коефіцієнтом теплопровідності. Всі елементи «холодної» ділянки вітража, включно зі склом, тим чи іншим чином спираються на дистанційний профіль, тим самим термічно розділюючи ділянки на «теплу» і «холодну». Щоб сполучити площини скління двох ділянок, у залежності від товщини встановленого заповнення застосовується набір дистанційних профілів з твердого ударостійкого ПВХ.

Отже, при використанні відповідних дистанційних профілів і ущільнювачів, можна отримати будь-яку комбінацію заповнень з можливого набору товщин заповнення для "теплої" і "холодної" ділянок фасаду відповідно.

Ділянка, де відбувається стикування двох зон (а це край віконного прорізу), додатково утеплюється по периметру мінеральною ватою зверху утеплювача стіни шириною не менш ніж 100 мм і захищається гідроізоляційним паропроникним фартухом.
