Расширение ассортимента фасадной системы ALT F50

Расширение ассортимента фасадной системы ALT F50

ГК «АЛЮТЕХ» сообщает о начале продаж новых штучных комплектующих для стоечно-ригельной фасадной серии ALT F50. Применение новых комплектующих в системе позволит упростить сборку конструкций, улучшить внешний вид фасадов и увеличит срок их эксплуатации.

Подробное описание и возможности применения новых изделий приведены ниже.

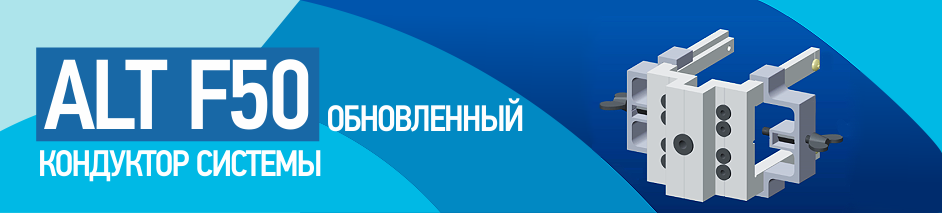

Обновленный кондуктор системы ALT F50 – AYPC.F50.1037.

Комплект кондуктора AYPC.F50.1037.
Рис. 1. Комплект кондуктора AYPC.F50.1037.

Обновленный вариант кондуктора AYPC.F50.1037 заменяет предлагаемый ранее артикул AYPC.F50.1020. Функционально новое изделие предназначено:

  • для сверления отверстий ø3,3 мм в лицевой части стойки под установку ригеля (размеры относительно оси ригеля 17,7 и 39 мм);
  • для разметки под установку и присоединения ригельных сухарных элементов к боковым стенкам стойки.

В комплект кондуктора входит:

  1. направляющий корпус (с разметочными рисками);
  2. прижимной элемент (2 шт.);
  3. винт-барашек с гайкой для каждого прижима;
  4. втулки для сверления с отверстий под установку ригелей (8 шт.);
  5. втулка для временного крепления кондуктора к стойке;
  6. стопорные саморезы 3,9х9,5 DIN7981 (4 шт.), для предотвращения сползания прижима с направляющих корпуса.

Дополнительно сообщаем, что стальные втулки запрессованы в корпусе кондуктора.

Крепление кондуктора
Крепление кондуктора
Сверление отверстий под установку ригеля
Сверление отверстий под установку ригеля
Рис. 2. Комплект кондуктора AYPC.F50.1037.

Кондуктор устанавливается в центральный ус стойки, в которой для удобного позиционирования на боковой поверхности находятся разметочные риски. Для фиксации кондуктора к стойке необходимо использовать винт 5,5х19, который крепит корпус к центральному усу стойки. В зависимости от способа крепления ригеля через втулки кондуктора производится сверление отверстий ø3,3 мм (размеры относительно оси ригеля 17,7 и 39 мм) в уплотнительных пазах стойки.

Далее в боковую зону кондуктора устанавливаются сухарные элементы, при необходимости допускается фиксация сухарей прижимным элементом. В завершении последовательно производится сверление отверстий и крепление сухарей винтами 3,9х13.

Крепление кондуктора
Установка сухарей и
сверление отверстий
Сверление отверстий под установку ригеля
Крепление сухаря к стойке
саморезами 3,9х13
Рис. 3. Установка ригельных сухарных элементов.

Заглушка излома стоек AYPC.F50.0929.

Установка заглушки AYPC.F50.0929 в зоне излома стоек.
Рис. 4. Установка заглушки AYPC.F50.0929 в зоне излома стоек.

Заглушка излома стоек AYPC.F50.0929 используется для обеспечения герметизации соединения стоек на изломе. Предварительно у каждой стойки фрезеруется около 35 мм центрального уса для образования ровной поверхности под установку заглушки при сборке узла. Заглушка AYPC.F50.0929 состоит из двух частей соединенных мягкой перемычкой для возможности поворота (излома) на произвольный угол. После установки и сборки соединения в отверстие заглушки подается силиконовый герметик для полной герметизации лотковой зоны соединения стоек.

Втулка уплотнительная FRK151.

Применение резиновой втулки FRK151.
Рис. 5. Применение резиновой втулки FRK151.

Резиновая втулка FRK151 предназначена для направления прижимного винта проходящего через вспененный термомост AYPC.F50.0908…14.

Краткая информация для заказа новых позиций представлена в Приложении 1.

Уверены, что постоянное обновление существующих и разработка новых решений позволит вывести фасадную систему ALT F50 на качественно новый уровень. Это в свою очередь способствует повышению конкурентоспособности всего направления алюминиевых профильных систем ALT и увеличению объемам продаж за счёт удержания существующих и привлечения новых клиентов.
