Пневмопресс для обработки профилей фасадной системы ALT F50

Пневматический пресс PMF50

Компания «Алютех» сообщает о начале продаж настольного пневматического пресса PMF50 для обработки профилей стоечно-ригельной фасадной системы ALT F50. Данное оборудование выполняет максимальное количество типовых технологических операций и является эффективным и удобным решением, упрощающим обработку алюминиевых профилей.

Подробное описание выполняемых операций на пневмопрессе PMF50 приведено ниже.

  1. Торцевая обработка ригелей в размер 15,5; 16,5 и 19,5 мм (для соединений профилей «внахлест 6 мм» и «внахлест с фрезеровкой»).
    Торцевая обработка ригелей



  2. Пробивка в уплотнительных пазах ригеля сквозных овальных отверстий 4,2 х 7,2 мм (межосевое расстояние – 39 мм). Расстояние от торца профиля до оси отверстий – 7,0; 9,5 и 26,5 мм.
    Пробивка в уплотнительных пазах ригеля сквозных овальных отверстий

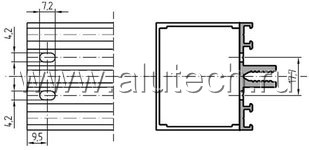

  3. Пробивка в ригелях сквозных овальных отверстий 4,2 х 7,2 мм (межосевое расстояние – 17,7 мм). Расстояние от торца профиля до оси отверстия может изменяться в пределах от 7 до 32 мм.
    Пробивка в ригелях сквозных овальных отверстий



  4. Вырубка пазов 50,5 х 6 мм с обеих сторон профилей стоек (для соединения профилей «внахлест с фрезеровкой»).
    Вырубка пазов

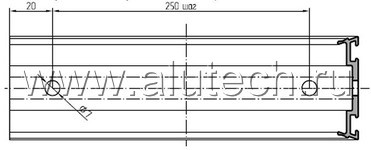

  5. Пробивка сквозных отверстий ø7,0 мм в прижимной планке (для крепления к стойке и ригелю саморезами ø5,5 мм).
    Пробивка сквозных отверстий

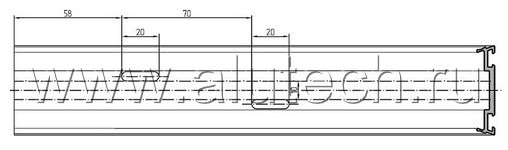

  6. Пробивка сквозных овальных отверстий 5 х 20 мм в прижимной планке (для отвода влаги и вентиляции).
    Пробивка сквозных овальных отверстий



  7. Вырубка пазов 30 мм в отбортовке прижимной планки (для отвода влаги и вентиляции).
    Вырубка пазов



  8. Пробивка сквозных овальных отверстий 5 х 20 мм в декоративных крышках (для отвода влаги и вентиляции).
    Пробивка сквозных овальных отверстий



При введении в эксплуатацию пресса PMF50 настоятельно рекомендуем следовать указаниям, изложенным в прилагаемом руководстве по установке, эксплуатации и техническому использованию пресса.

«Алютех» продолжает делать ставку на разработку современных технологичных продуктов и решений, которые определяют инновационный характер и динамику развития компании.
